故障现象：电动自行车支起主支架，打开电源开关，电动机高速转动，手握闸把车轮停止转动。

故障检修：

1）关闭电源开关，将调速把控制线拔下，然后打开电源开关，电动机停止运转，表明控制器正常。

2）装复调速把控制线，打开电源开关，电动机仍转动不停，表明调速把控制器或其控制线断路或插接器接触不良。

3）检查控制线未发现断线，此处在检查时要从上到下检查，如图8-9所示。

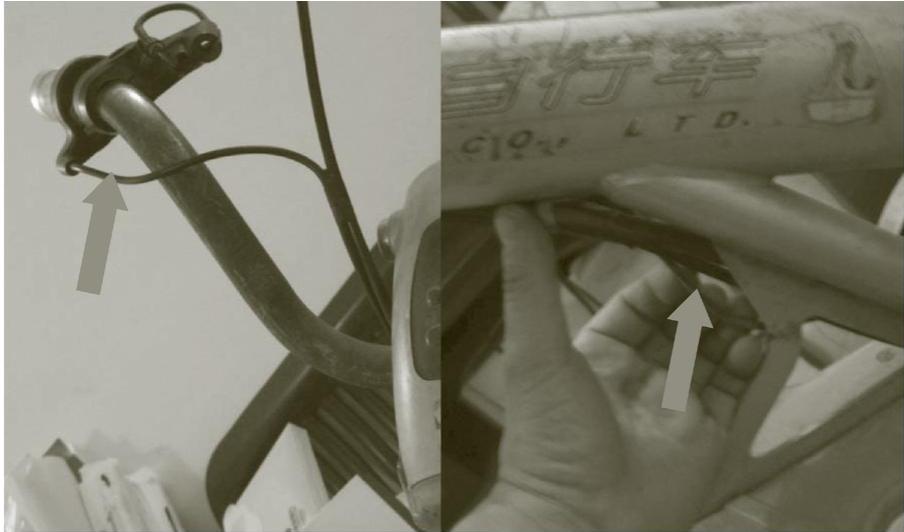

图8-9 检查电动自行车闸线

4）调速把也无异常，分别短接插接器输出、输入的霍尔线，转速控制线和接地线。当短接接地线时，电动机停止运转。

5）拆开插接器，如图8-10a所示，发现内部严重锈蚀，如图8-10b所示。

6）更换一只新的插接器，故障消失。(www.daowen.com)

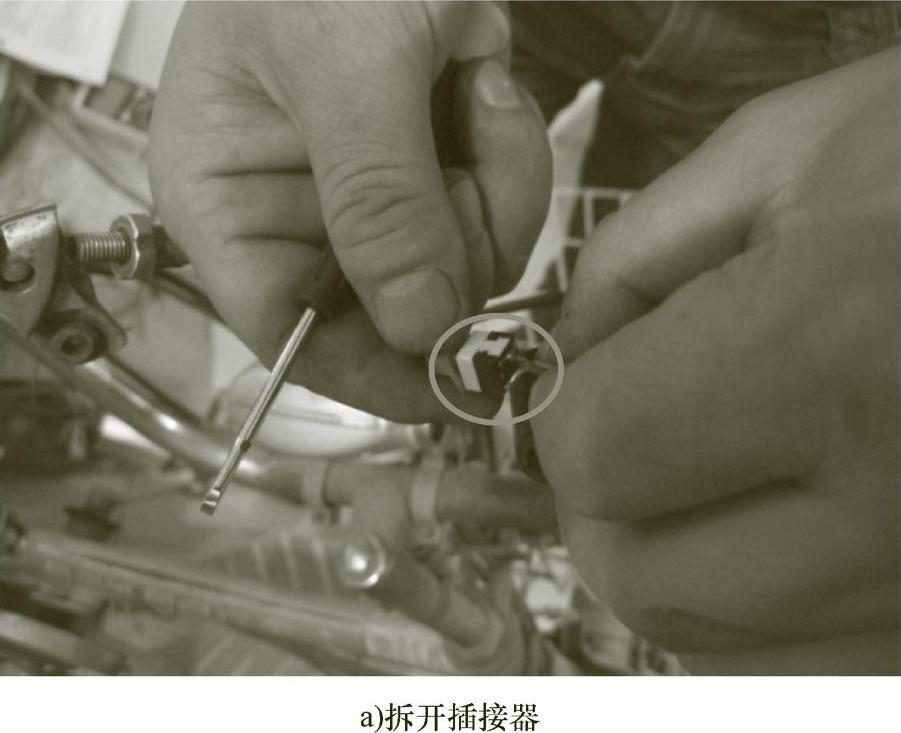

图8-10 拆开插接器

TIPS 电动机的类型、参数不同，所配用的控制器的参数也不相同。国家标准对电动自行车用控制器型号命名的规定如下所示。

在产品名称中，ZK表示有刷电动机的普通型驱动控制器，KC表示有刷电动机的智能型驱动控制器，WXK表示无刷电动机的普通型驱动控制器，WZKC表示无刷电动机的智能型驱动控制器。

例如，ZK3610B表示该控制器是普通有刷控制器，其额定电压为36V，额定电流为10A，厂家B级产品。

图8-10 拆开插接器（续）
