故障现象：某品牌电动自行车打开电源开关后，电动机高速运转，不受调速转把控制。

故障检修：

1）经检查发现，该故障与控制器无关。

2）然后用万用表的电阻挡测调速转把与控制器之间的插座或连接线，未发现有接触不良或开路现象，这表示该转把地线未断。

3）接着，打开电源开关，按图8-4所示方法测得调速转把电源电压接近5V，这表示正常。

图8-4 调速转把电源电压的测量

4）当测量调速转把输出信号电压时，却发现未旋转调速转把时该信号电压为4.2V，如图8-5所示。转动调速转把时控制电压也恒为4.2V，则表明调速转把损坏。

TIPS 测试灯法是最有效、最实用的检测电动自行车电气故障的方法之一。它能迅速检查电路中的电流和电压情况，从而找出故障所在。它常用来测量电气线路某处是否断路，导线、开关某处是否存在接触不良或接触电阻较大的故障。

短接法是在需要测试或怀疑断路的（或用电器）两端，用一根导线连接起来，形成一条新的通路，以消除电路断路故障。短接法适用于电动自行车电气系统各装置、电路断路的检修，是一种最简单、最方便、最有效、应用最广的检修方法。(www.daowen.com)

TIPS 电压跟踪法是利用万用表的电压挡，按照电路电流流动方向逐步测量电压，从而判断故障所在，这一检查电路的方法称为电压跟踪法。它适用于电动自行车全电气电路的故障诊断，是最常用、最准确的一种检查方法。

TIPS 所谓替换法，就是在电动自行车电气系统故障检修中，对一些易损元器件不用检查，直接用良好的元器件取而代之，然后通过现象来判断换下来的元器件的好坏，以排除故障。替换法是一种快速排除故障的方法。替换法一般用于电动自行车灯泡、电喇叭、闪光器、控制器、调速转把、闸把、电动机等的检测。

TIPS 经验法是凭日常维修过的电动自行车故障，进行分析、归纳和总结，以后在碰到同类型的故障时，就能迅速找到共同点，及时排除故障。

TIPS 采用这种判断方法的维修人员要有一定的维修实践经验和一定的分析问题、处理问题的能力。本书根据一线师傅的维修经验罗列出电动自行车附属电气相关资料，详见本书附录，供读者参阅。

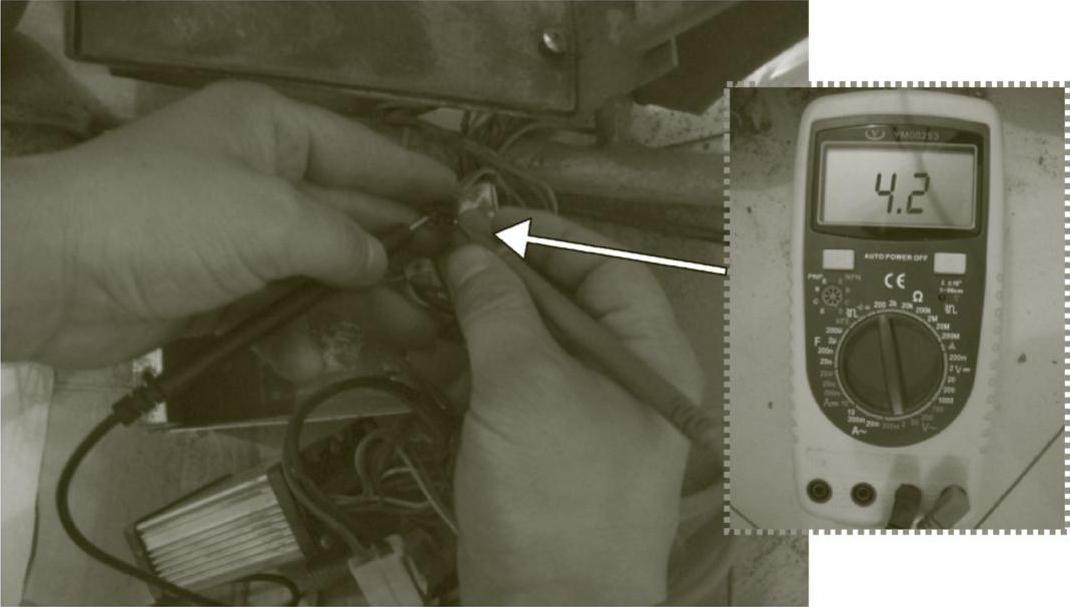

图8-5 测量调速转把信号电压

5）更换同型号调速转把后，电动机转速受调整转把控制，故障排除。

维修措施：更换转速把。
