修电动自行车:解决无刷无齿电动机异响问题

故障描述:电动自行车的无刷无齿电动机转动时有异响声,且随电动机转速的增加而加剧。

故障检修:

1)支起主支架,转动调速转把,如图7-58所示,使电动机转动,电动机发出“哒哒”的声音,发现转速越高响声越大,并伴有振动现象。

2)将电动机与控制器相连的5根霍尔线从插接器处拔下,将万用表的黑表笔接地,红表笔分别接霍尔蓝、绿、黄三根相线并测量电阻,如图7-59所示,所测三根霍尔线的电阻基本相同。

TIPS 一般引起电动机转动缓慢且端盖烫手的原因有:发动机绕组的绝缘电阻过小,电动机绕组短路,换向器严重积碳和电动机磁钢脱落或磁钢磁性减弱等。电动机工作30min~1h时,其端盖温度超过环境温度25℃以上时,则表明电动机温升已超过正常范围。一般电动机温升应在20℃以下。

本例故障原因是电动机绕组的绝缘电阻过小。

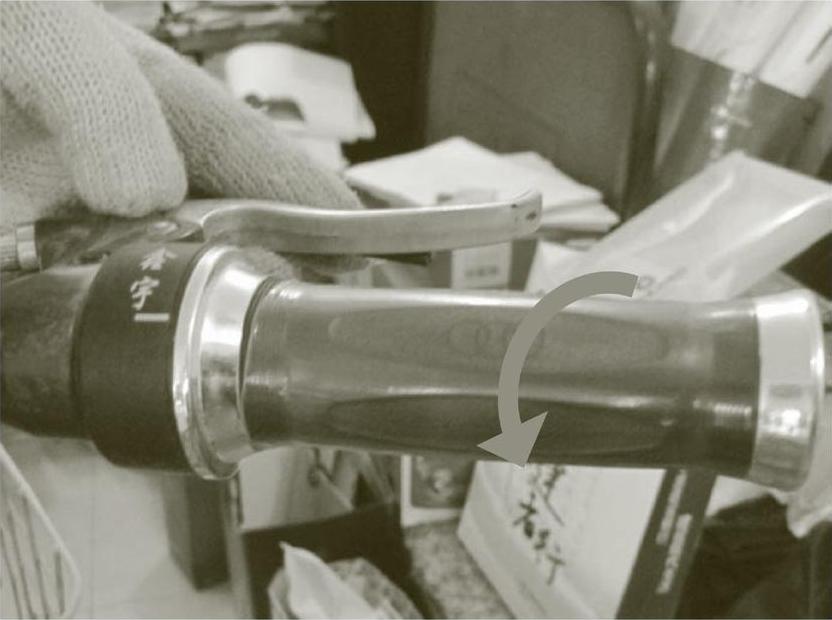

7-58 转动调速转把

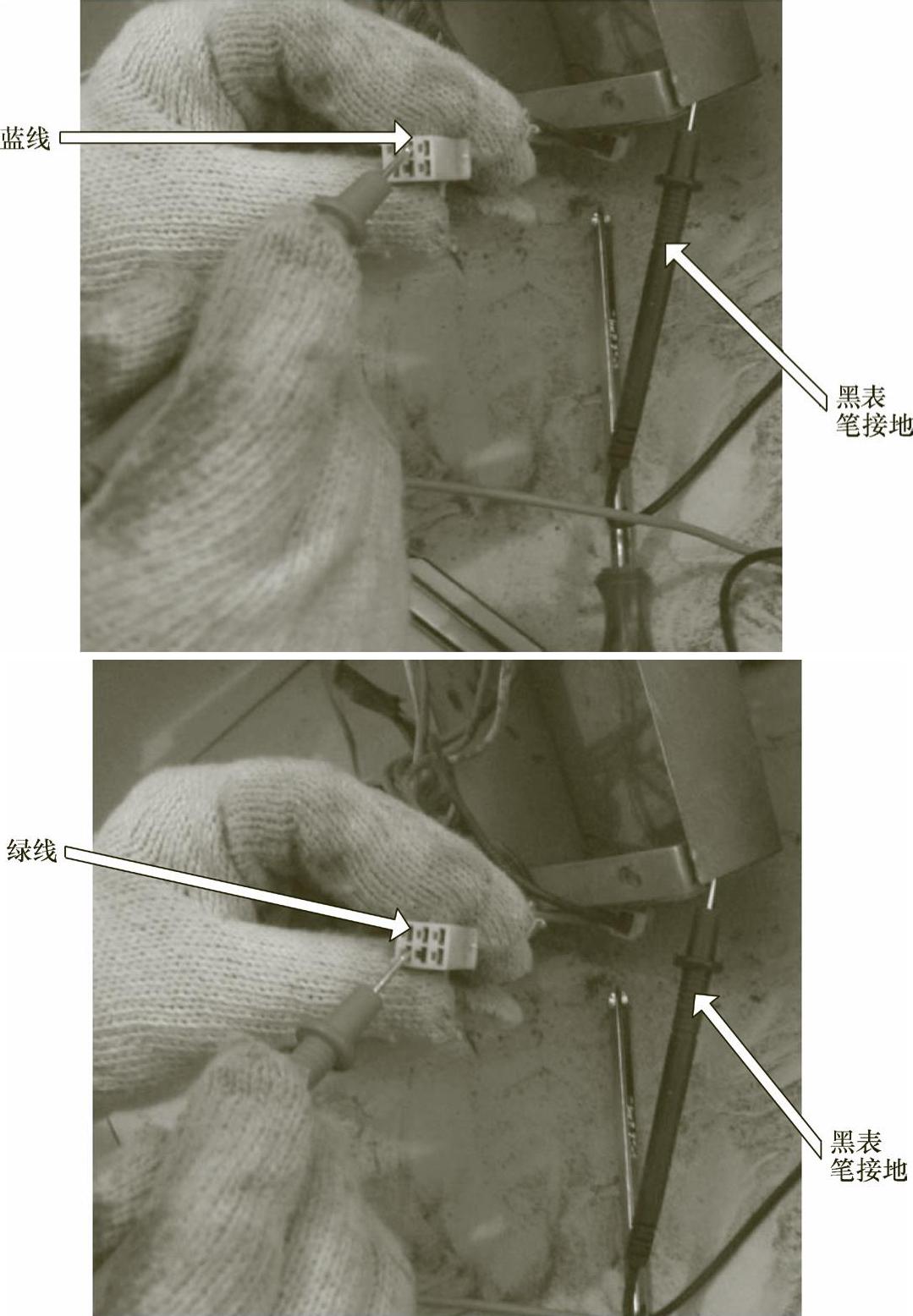

7-59 黑表笔接地,测蓝、绿、黄线电阻

TIPS 滚动轴承鉴别好坏方法之一:无破裂、锈蚀、珠痕、变色、剥离、麻点等弊病。

滚动轴承鉴别好坏方法之二:转动灵活,声音均匀。(www.daowen.com)

3)当将红、黑表笔对调再测,如图7-60所示,所测蓝色线的电阻与其他两根线的电阻相比明显偏小,表明蓝线所连的霍尔元件有故障。拆开电动机检查,发现与蓝色线相连的霍尔元件损坏。


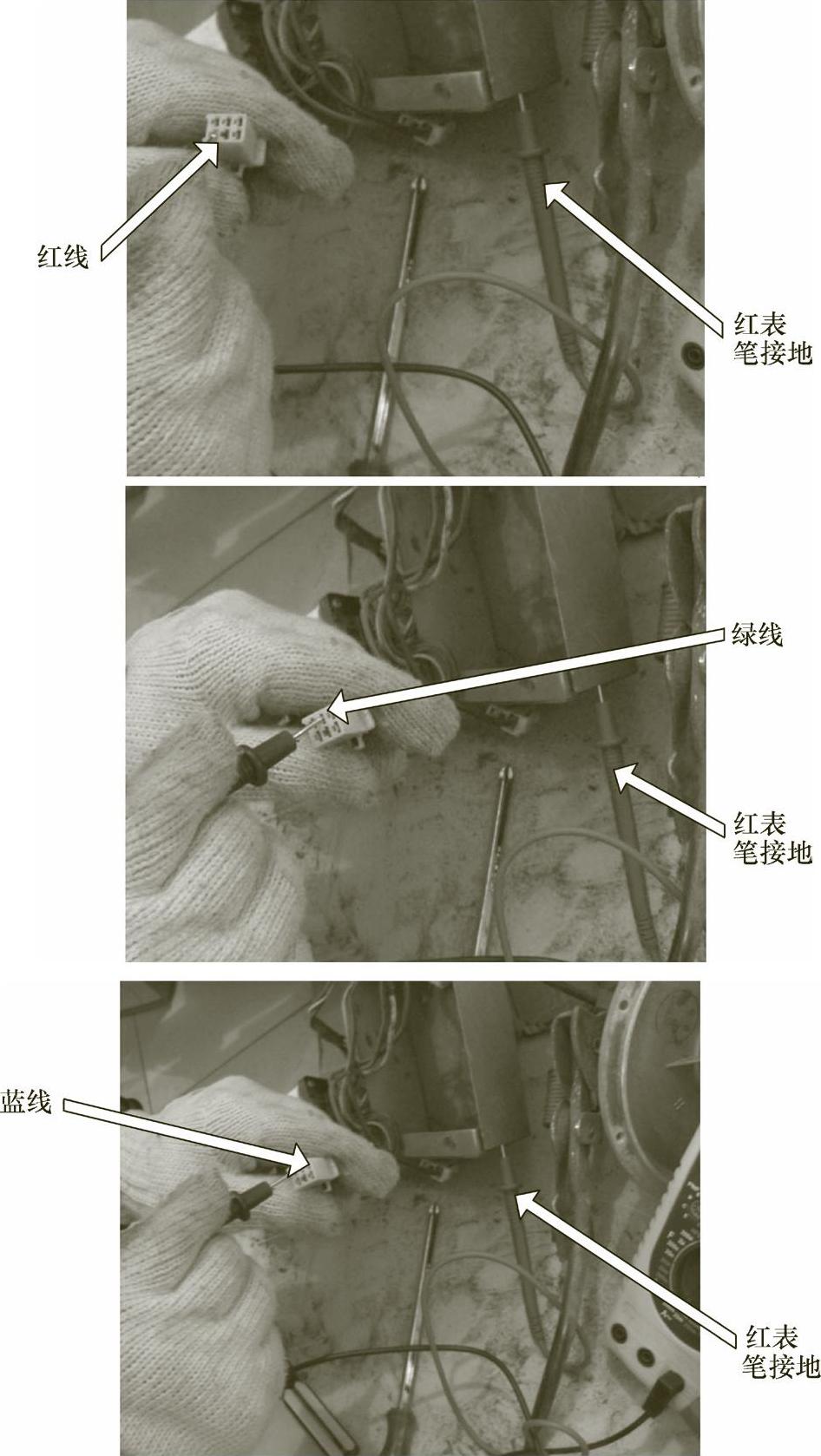

7-60 将黑红表反接

4)为了确保无刷电动机换向准确,将三个霍尔元件同时更换。

5)首先将霍尔元件引线从电路板上剪下,然后将霍尔元件从定子上凿下,清理凹槽内部,特别是要确保霍尔元件的准确安装。

6)接着将三个引脚焊在焊盘上,并剪去多余的引脚。

TIPS 声音异响故障判断之一:控制器异常或控制器输入信号极性相反,导致通电骑行时电动机发出有规律的“咯啦”声,且有较大的振动。

声音异响故障判断之二:电动机轴承润滑不良或损坏,转动时会发出“哗啦、哗啦”声。

声音异响故障判断之三:电动机磁钢脱落,发出“吱吱”的摩擦声。

声音异响故障判断之四:电动机轴变形弯曲,导致转子磁钢与定子铁心发生碰撞。

TIPS 本例故障是霍尔元件损坏造成的。
