现象描述：电动自行车有刷电动机转动缓慢并伴有发热现象。

故障检修：

1）首先将电动机与控制器间的正、负极引线从接线端子处拆下（此操作只需按照该车电路图即可完成，此处不再图示，以后无图示处，皆不再标明）。

2）用万用表的电阻挡测得电动机正、负极间的电阻为0.8Ω，如图7-54所示。

图7-54 测量电动机正负间电阻

TIPS 解决磁钢脱落问题的方法之一：采用螺钉固定。

在磁钢上钻两个孔，并在定子铁心支架相应位置钻两个孔并攻螺纹，用沉头螺钉将每一块磁钢固定在定子铁心支架上，这样就不会出现磁钢脱落的问题。因为磁钢太硬，用普通钻头无法在磁钢上打孔，要采用这种方法，只有电动机和磁钢生产厂家协调，在磁钢的生产过程中预留两个孔，这样问题就解决了。这种解决办法可能存在的问题是，由于磁钢多两个孔，影响定子的磁感应强度，使定子的磁场没有原来的强。

解决磁钢脱落问题的方法之二：采用燕尾槽固定。定子铁心支架是用模具浇铸而成的，可在生产过程中改变模具，在定子铁心支架上留有燕尾槽，再经过机械加工，使燕尾槽的尺寸符合设计要求并与整个定子同心。再将磁钢生产成燕尾形，装配时只要将磁钢沿轴向插入槽内，通过机械紧配合的方法即可解决固定磁钢的问题。这种方法只要改进浇铸的模具，装配磁钢很容易，省去用树脂胶黏接磁钢的麻烦，不会增加生产成本，磁钢永远不会脱落或松动。

3）转动电动机，所测电阻基本与上述阻值接近，则表明电刷与换向器接触良好，不存在换向器脏污或烧蚀现象。

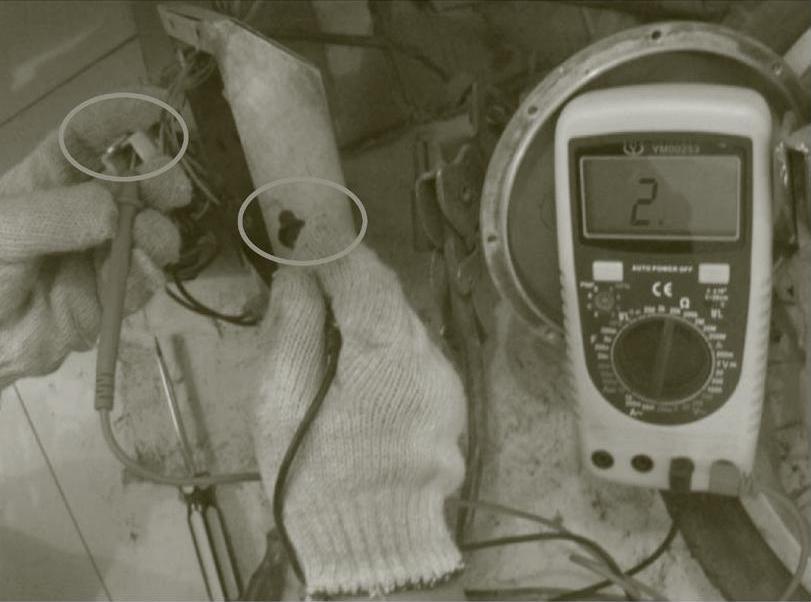

4）测量电动机正极或负极引线与壳体间的电阻，如图7-55所示，发现绝缘电阻只有2kΩ，表明电动机绕组绝缘电阻过小。(www.daowen.com)

图7-55 测试电动机正负极与地线间电阻

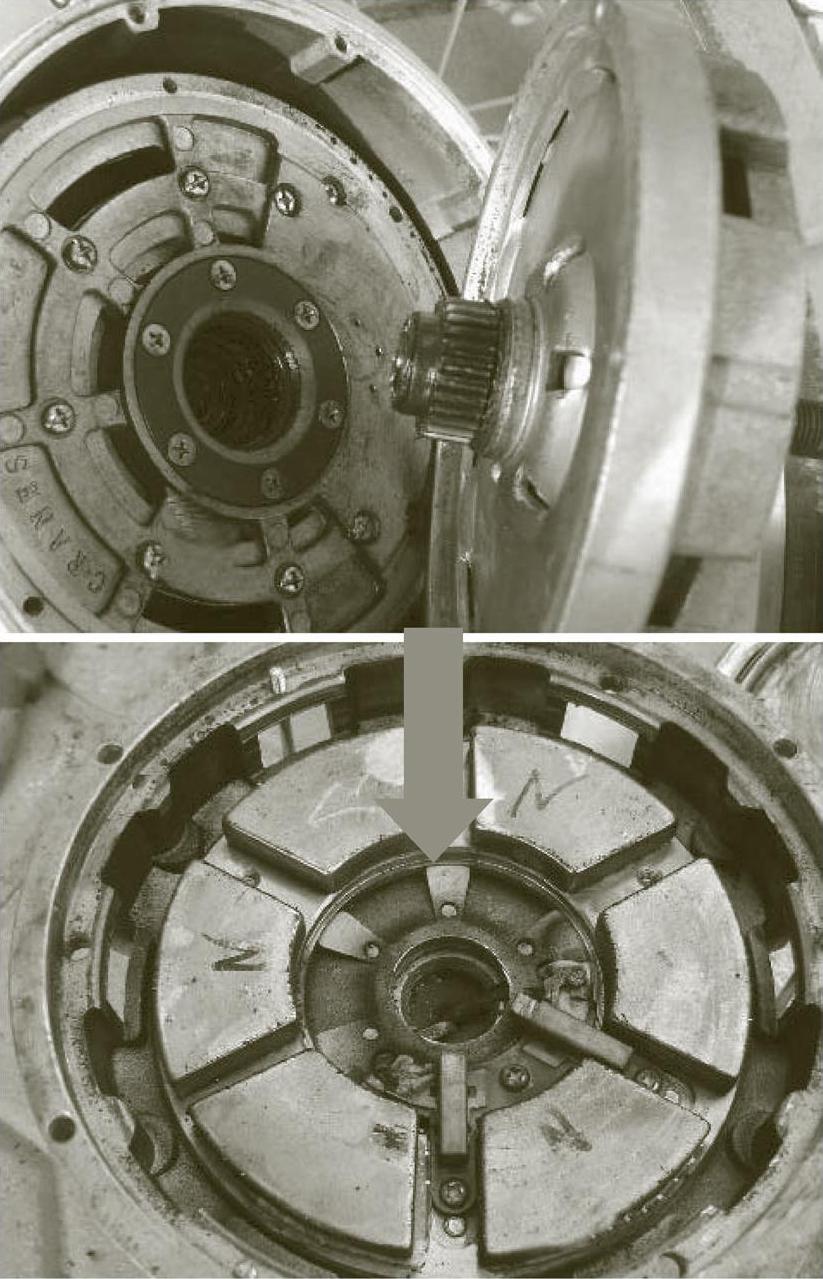

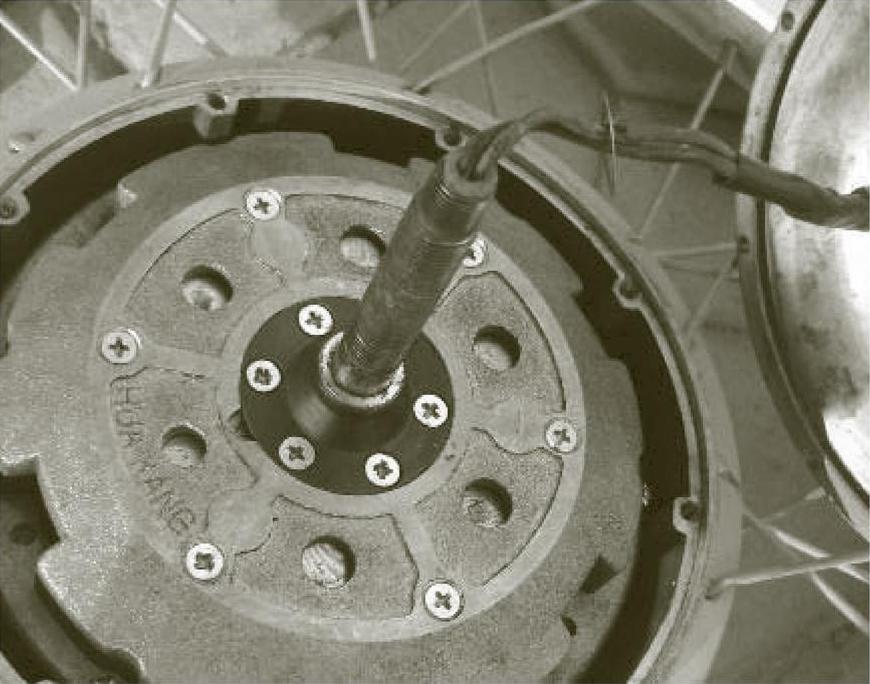

5）拆解电动机，如图7-56所示，发现绕组比较潮湿。

图7-56 拆解电动机

6）将电动机绕组烘烤15～18h后，测得其绕组绝缘电阻为6MΩ，故障消失。

TIPS 一般造成上述故障的原因有：电动机转子扫膛，电动机轴承转动不灵活，电动机磁钢脱落，电动机绕组匝间短路和换向片被碳粉和铜粉短路。

本例故障的原因是相邻换向片间及绕组有异物。36V电源正常时空载电流为0.6～0.8A。

维修措施：将潮湿的电动机绕组烧干。
