故障现象：新日无刷电动自行车涉水后，次日电动机转动缓慢。

检修过程：

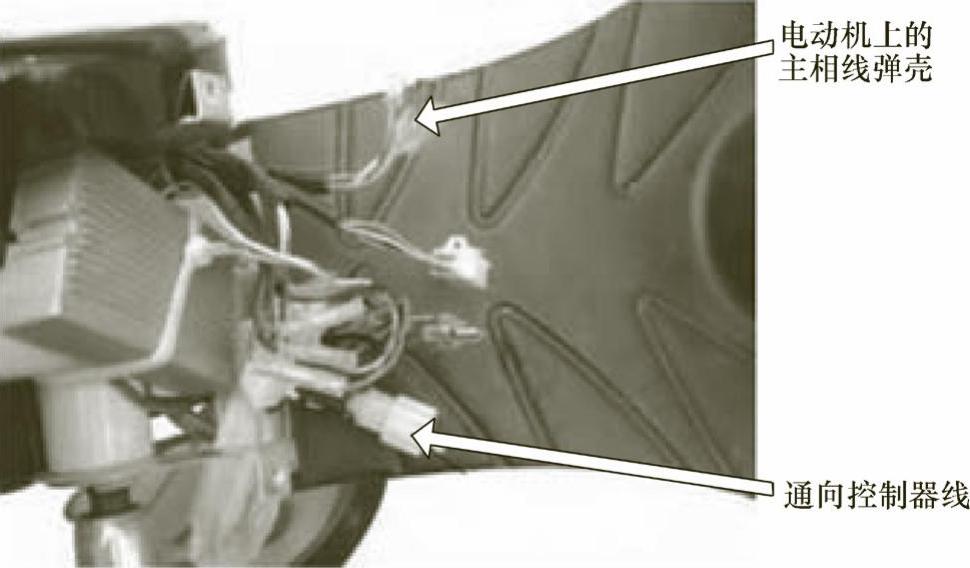

1）首先将电动机主相线与控制器脱开，如图7-41所示。

图7-41 电动机控制器

2）用数字式万用表20MΩ挡测（如图7-42所示）得电动机相线与机壳间的电阻只有1kΩ，表明电动机绕组绝缘不良。

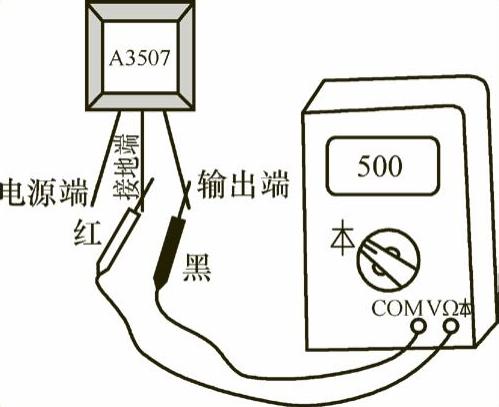

TIPS 让红表笔不动，黑表笔接右脚（即信号输出脚），所测电阻值一般为400～900Ω（不同霍尔元件，该电阻值有所不同），测量方法如下所示。

若霍尔元件的中间脚与左脚之间的电阻超出正常值许多，则表明该霍尔元件损坏。

TIPS 有刷电动机绕组断路故障的维修要点之一：绕组断路出现在铁心槽外时，可将断裂的导线重新接好，并用绝缘材料包好。(www.daowen.com)

有刷电动机绕组断路故障的维修要点之二：对于接线头脱落或接触不良造成的断路，可先套上绝缘套管，再将接线头焊好，并把绝缘套管拉放于焊接处。

有刷电动机绕组断路故障的维修要点之三：对于绕组的引接线断裂造成的短路，应更换引接线。

有刷电动机绕组断路故障的维修要点之四：绕组断路部位在槽内时，用穿线法更换个别线圈，断路严重时须更换整个绕组。

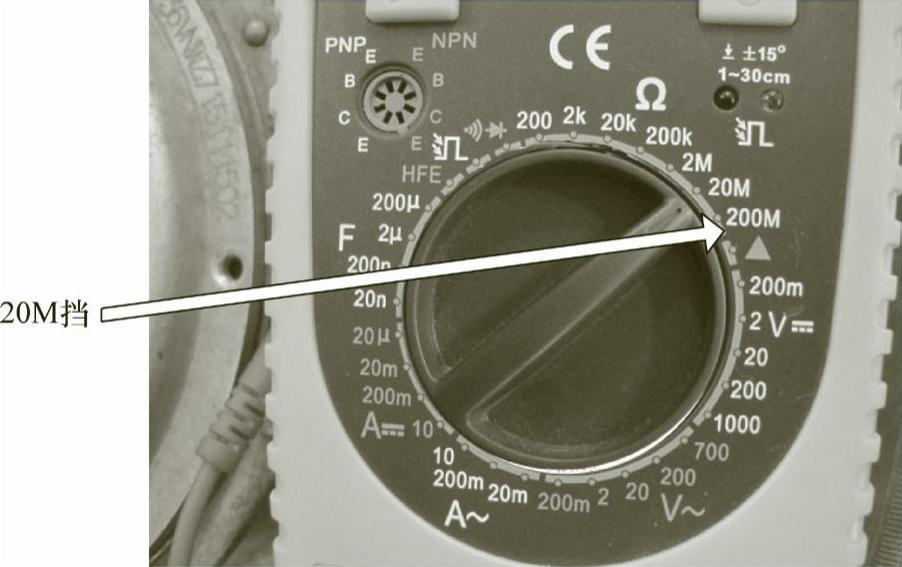

图7-42 万用表挡位

3）于是拆下电动机，如图7-43所示，发现电动机进水。

图7-43 拆卸左侧盖

维修措施：用毛巾把转子和定子绕组上的水珠擦去，然后用吹风机将绕组和磁钢吹干。烘烤4～5h后，复测绕组与铁心的电阻为4.8MΩ，表明绕组绝缘性能良好。
