故障现象:将电动自行车电源打开,转动调速转把时无刷电动机不转动。
检修过程:
1)该车电动机控制电路如图7-26所示。
2)首先检查控制器电源输入电压为48V,如图7-27所示。其输出电压也正常,即调速转把和闸把电源电压都为5V。

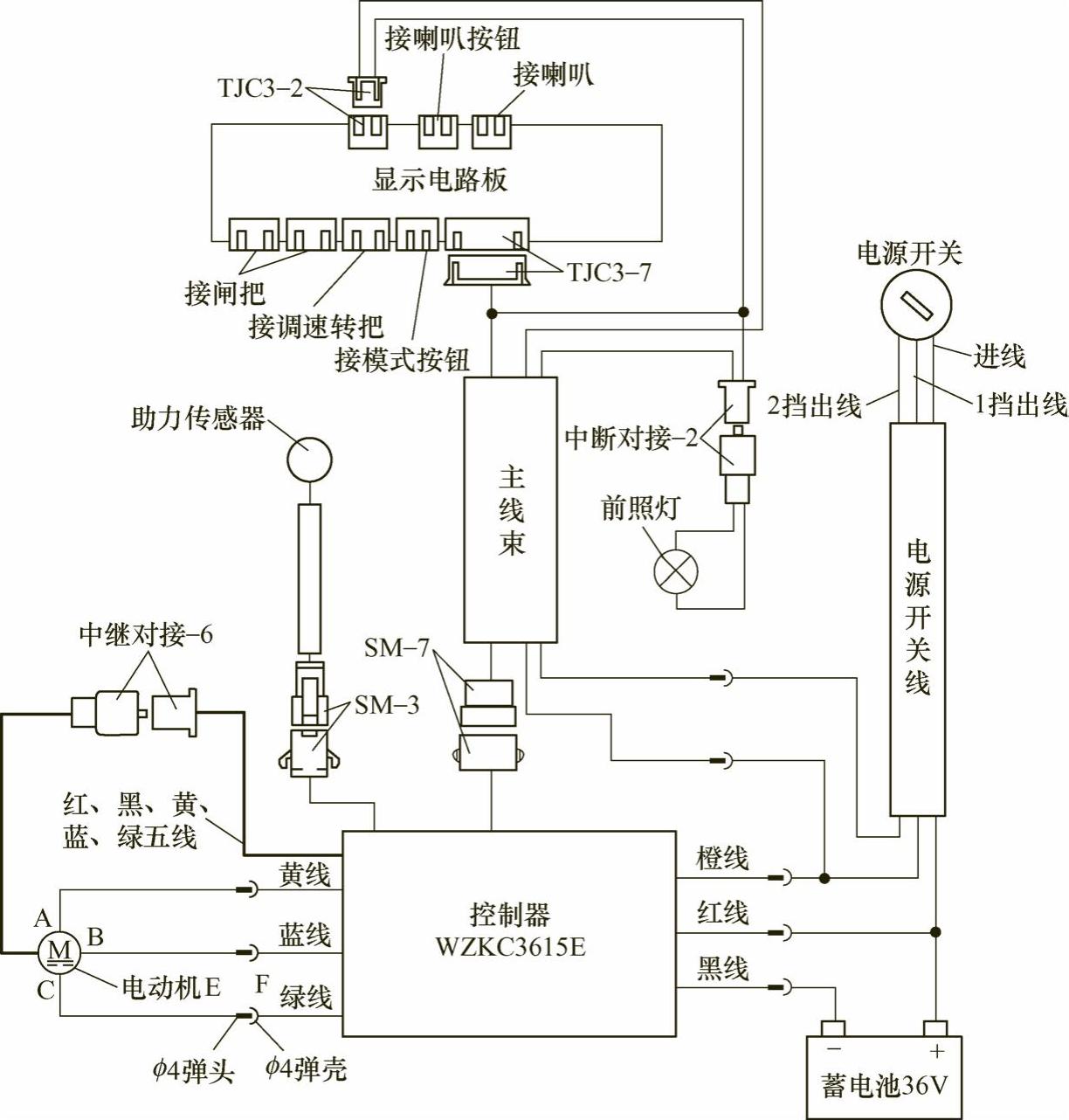

图7-26 某电动自行车电动机控制电路

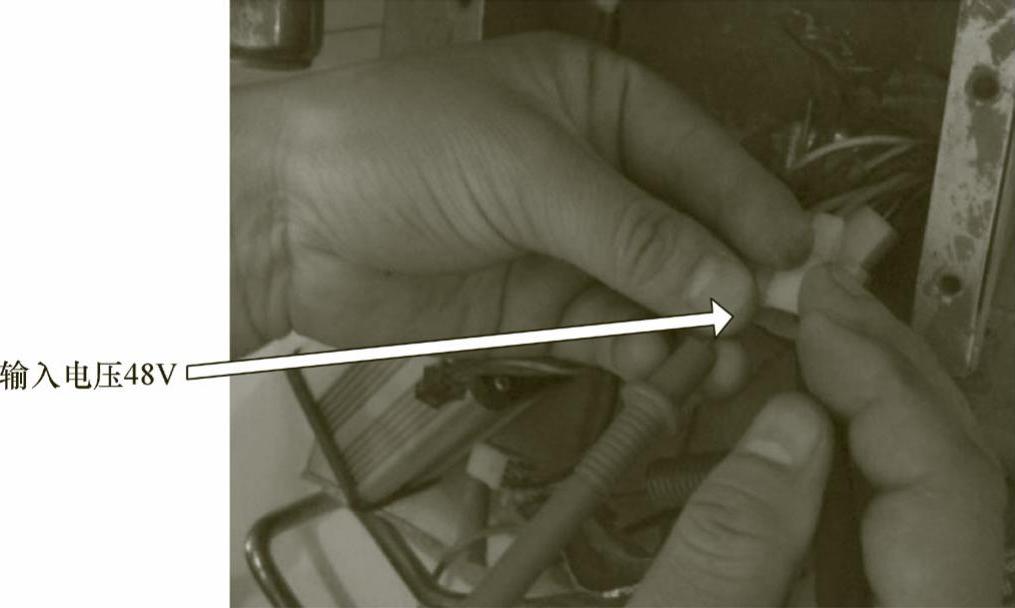

图7-27 检测输入电压
3)将电动机与控制器从插接器处分开,用数字式万用表电阻200Ω挡测得三根主相线间的阻值都为0.5Ω,表明电动机绕组正常。
4)将万用表的红表笔接霍尔电源红色线,如图7-28所示。黑表笔分别接黄、蓝、绿色霍尔相线,其阻值基本一致,如图7-29所示;对调黑、红表笔后,所测阻值也基本相同,如图7-30所示,表明电动机霍尔线路正常。
在实际检修时,更换的电动机若功率过大,电动机将处于轻载运行状态,其潜能得不到充分发挥,同时电动机的效率较低,性能不良,并增加运行费用。若电动机功率过小,则其运行电流过大,使用寿命缩短。因此,应严格按照电动自行车的运行情况来选定电动
TIPS 机的额定功率。

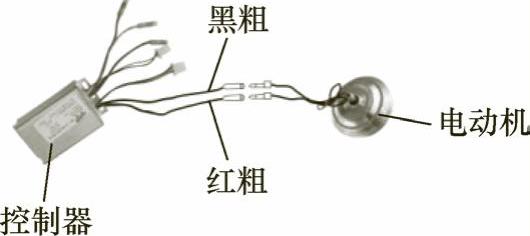

有刷电动机外部有红、黑两根引线,其中红色引线接控制器正极,黑色引线接控制器的负极。其接线方法如下图所示。
(www.daowen.com)
TIPS 高速电动机(一般指有刷电动机)和低速电动机(一般指无刷电动机)正常起动和工作时的电流是不同的,同时控制器限流保护设置也有所不同,因此所用电动机电流要和控制器限流保护值一致,才能使电动机正常工作。

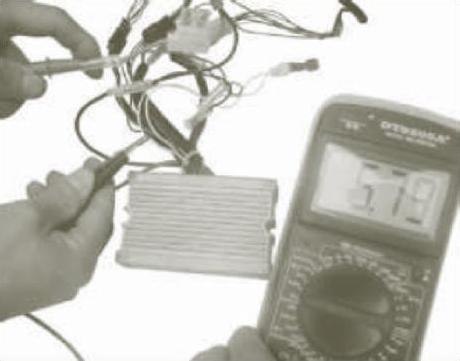

TIPS 检测控制器限流保护值的方法:选择万用表20A电流挡,将黑、红表笔串接在蓄电池和控制器间的主电源线上即粗红色线(注意极性)。打开电源开关,让控制器向电动机供电,并逐渐给电动自行车加载直至不转,此时万用表最大电流读数应在12~16A之间。若电流过大,应将控制器内的限流比较电位器调小。调整完毕后,再次观察万用表读数直到12~16A间为止。电动机最大电流的测试如下图所示。
确认接线正确后,用手转动调速转把,使其处于最大位置,让电动机在大电流条件下运转,若无抖动和噪声等不正常现象,则无刷电动机的接线过程便告结束。

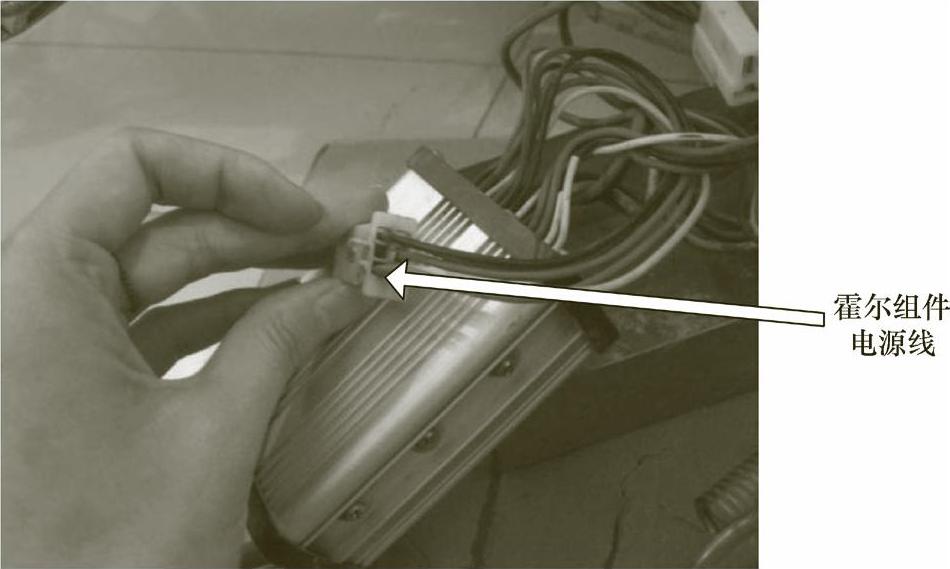

图7-28 霍尔电源线

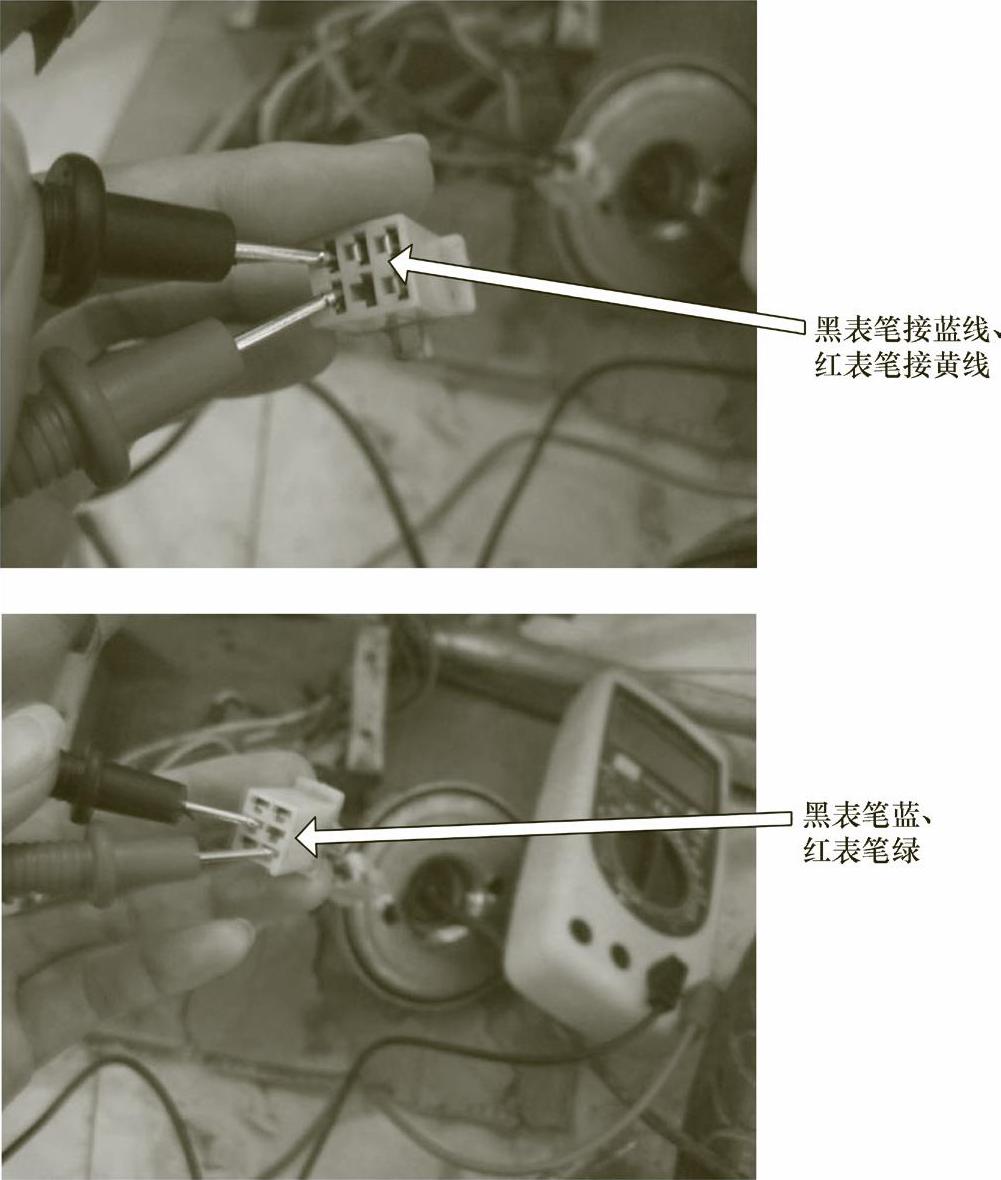

图7-29 测量黄、蓝、绿电阻

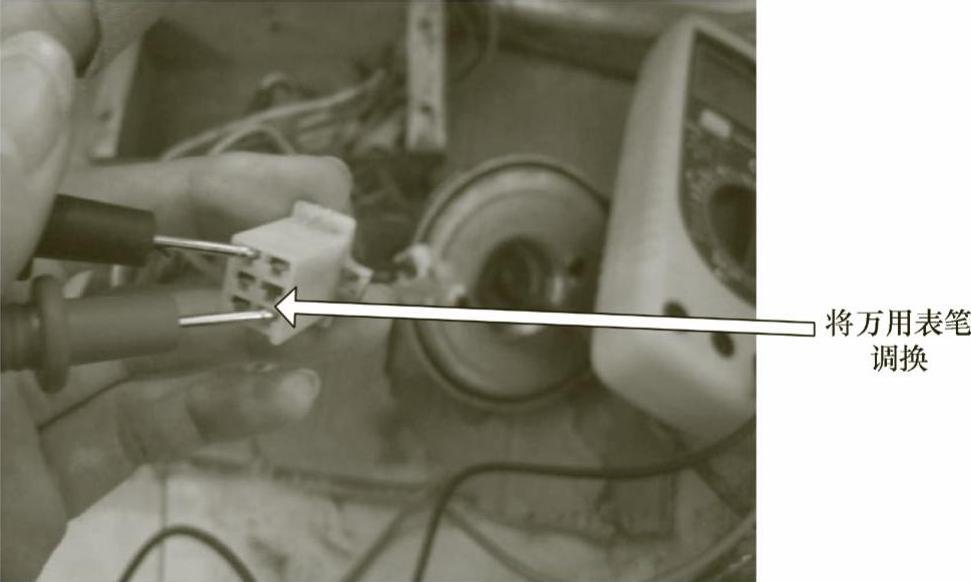

图7-30 将原测法调换
TIPS 一般来讲,无刷电动机在转动时有这样一个过程:电动机转动→转子磁场方向改变→当定子磁场方向和转子磁场方向的夹角达到60°相位角时霍尔信号改变→相线电流方向改变→定子磁场向前跨越60°→定子和转子磁场方向夹角变为120°相位角→电动机连续转动。由此可见,霍尔元件有6个正确状态。当将正确的霍尔状态告诉控制器时,控制器就有特定的相线输出状态。所以,倒相序就是要完成这一任务,即使定子的相位角始终按一个方向以60°步进。
5)于是将左闸把开关引线从插接器处拔下,打开电源开关,转动调速转把,电动机正常转动。
维修措施:更换一只新的闸把开关。
