故障现象：一辆绿源电动自行车的蓄电池充不满电。

检修过程：

1）首先检查充电回路，检查后发现没有断开或接触不良的情况。

2）检查充电器的充电参数，初次充电电流每只可达到1.6～5A，最高充电电压每只为14.7～14.8V，表明充电器充电良好。

3）取下蓄电池盒并拆去盒盖观察，发现蓄电池连线可靠，表面也较为洁净，如图5-7所示。

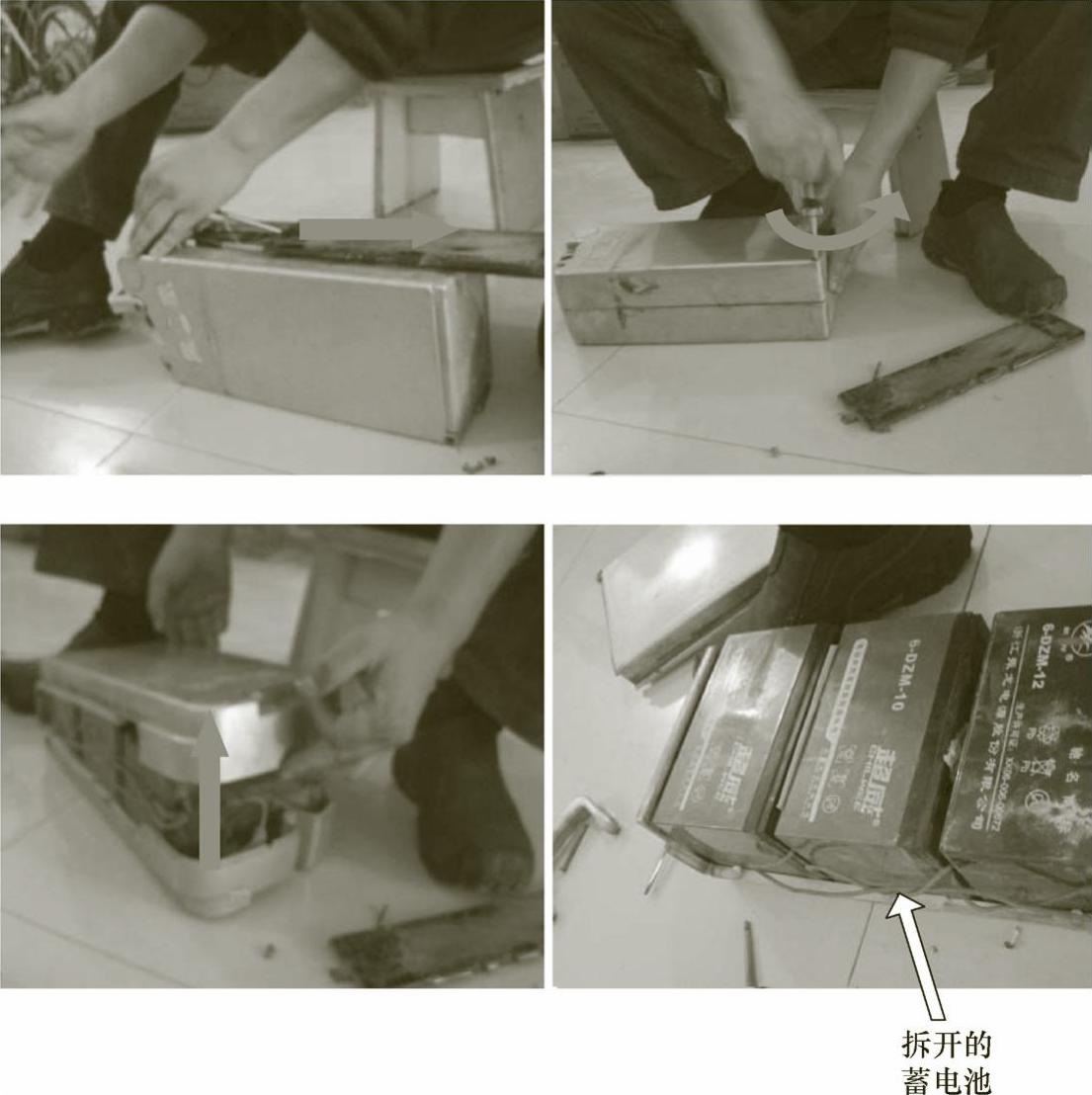

图5-7 拆开蓄电池外壳

4）分别拆下各单体蓄电池的盖板和安全阀，如图5-8所示。

发现蓄电池都处于干涸状态，如图5-9所示，表明电解液干涸是造成蓄电池充不进电或充电不足的原因。

5）用滴管吸入电解液并由安全阀孔注入，如图5-10所示。注意电解液要覆盖极板5mm高，静置24h后观察，蓄电池极板上应有流动的电解液，否则加以补充。

TIPS 导致串联蓄电池不均衡的原因之二：各单体蓄电池安全阀的开启和关闭应保持一致，否则将使各单体蓄电池上方的气压不相同，导致浮充电压有高低之分。

导致串联蓄电池不均衡的原因之三：一般阀控式铅酸蓄电池中电解液的量是较少的。蓄电池的放电量受电解液的控制，浮充电压对蓄电池中电解液的储存量比较敏感，故蓄电池在使用过程中应谨防“干涸”。

导致串联蓄电池不均衡的原因之四：蓄电池的生产工艺。各蓄电池生产厂家应严格按正确的工艺生产，才能最大限度地保证蓄电池性能的均匀性。

6）使用稳压器对该蓄电池进行恒压充电，如图5-11所示。当充电至蓄电池端电压达到16.2V或充电电流下降到300～400mA时，如图5-12所示，初次充电结束。初次充电结束后，蓄电池极板上应有流动的电解液，否则予以补充。

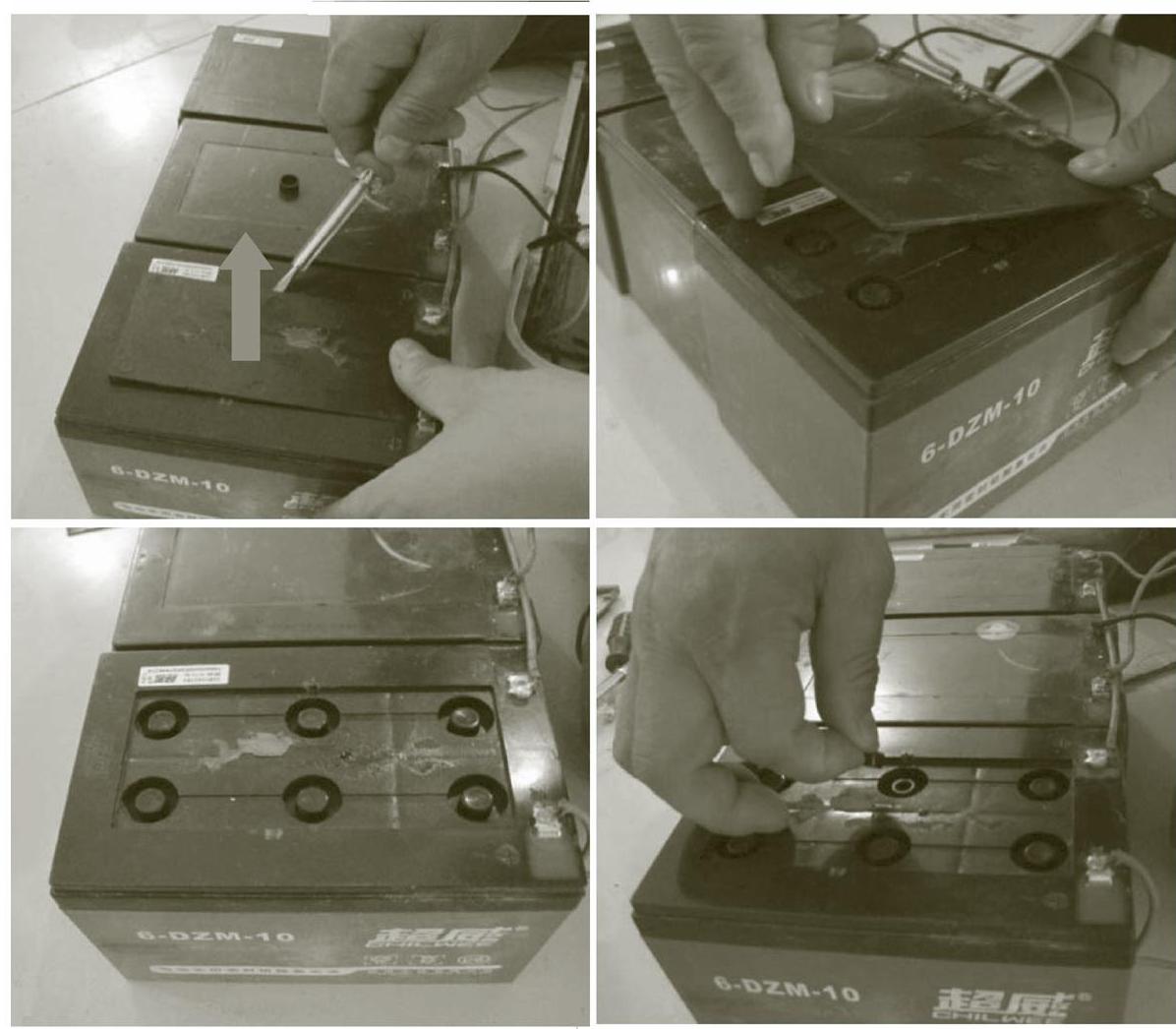

图5-8 取下安装阀盖板

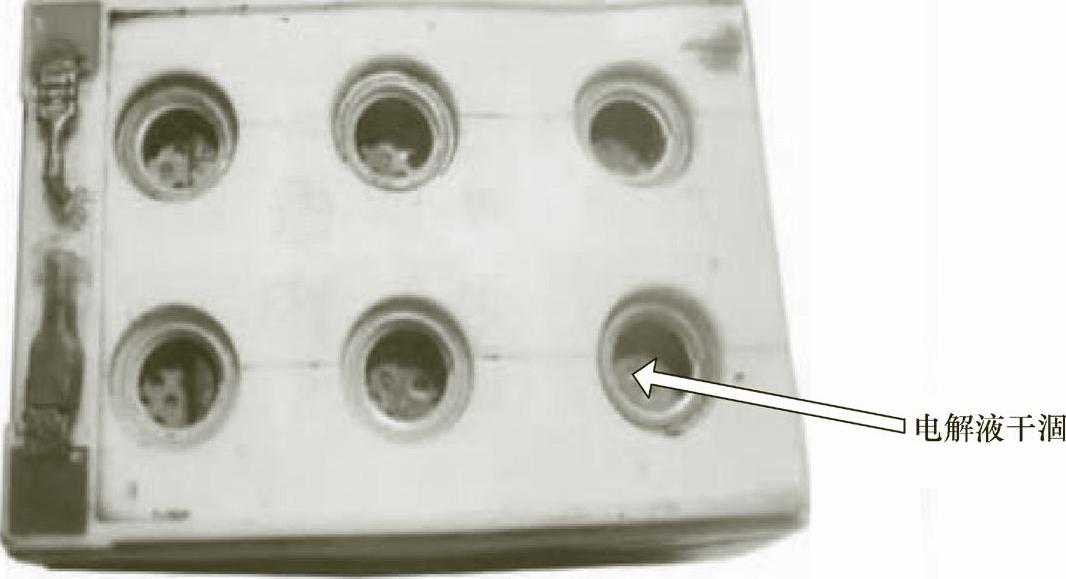

图5-9 蓄电池电解液干涸

(www.daowen.com)

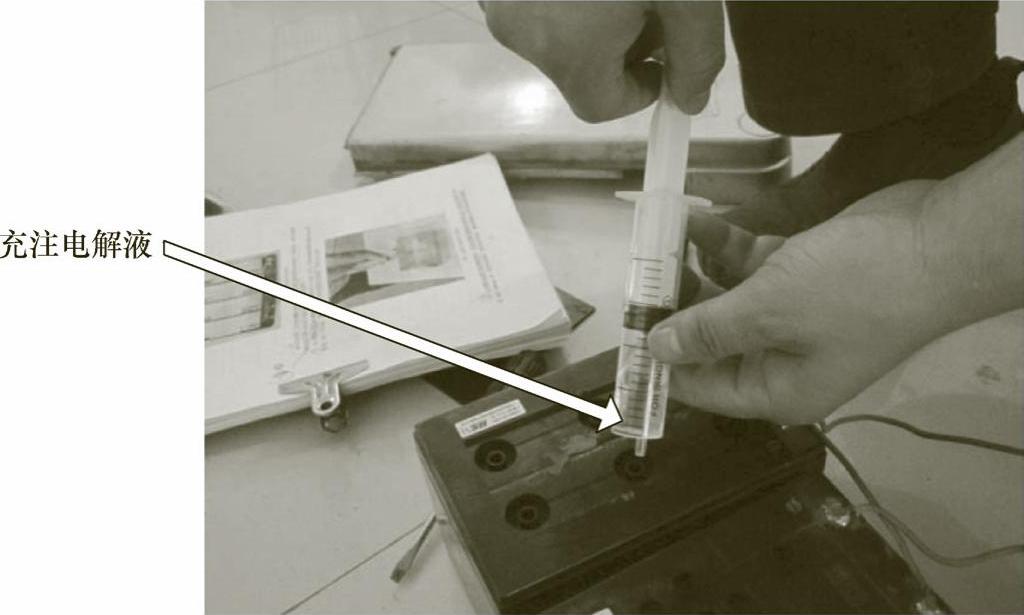

图5-10 充注电解液

TIPS 蓄电池充电时极板活性物质会有所脱落是正常的，但在短时间内严重脱落则为异常。蓄电池活性物质严重脱落的特征：蓄电池容量明显降低；蓄电池槽底有脱落物堆积；电解液混浊或带有红褐色。

蓄电池活性物质严重脱落的原因主要有：

1）充电电压过高。

2）蓄电池放电电流过大。

3）电解液密度过大，使极板严重腐蚀。

4）极板制造时使用的添加剂混合不匀或添加量不准。

5）电解液不纯净。

6）极板受到剧烈振动。

7）在缺水情况下长期使用或存放。

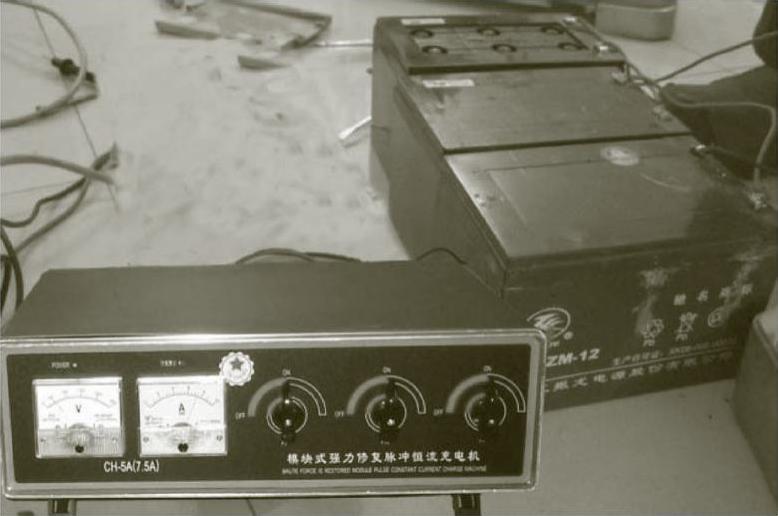

图5-11 用充电器恒流充电

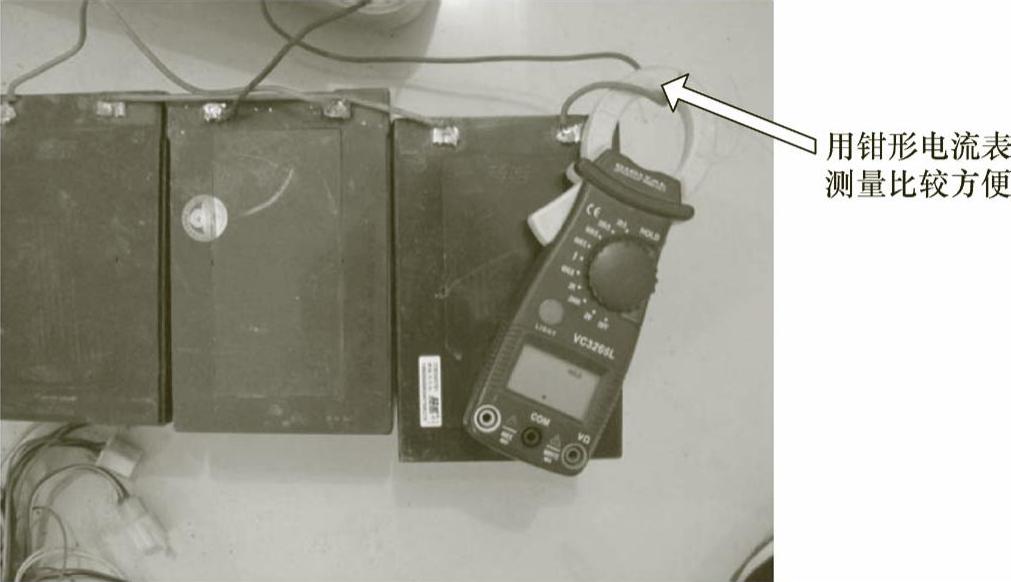

图5-12 用电流表检测电流下降值

7）再次进行恒压限流充电，直到充电电流下降到300mA为止。

8）充电结束后，装复所拆各件，试车运行，电动机动力强劲，故障排除。

维修措施：充注电解液。
