故障现象：该充电器为了降低能耗，设定了自动断电功能。用户反映，最近一段时间发现充电器不能自动断电，但充电状态显示等各方面都正常。拿到充电器后空载通电测试，过了2～3h后观察充电器依然保持通电。

TIPS 浮充充电方法有半浮充供电（即定期浮充）和全浮充（即连续浮充）两种。半浮充是部分时间进行浮充供电。全浮充是全部时间内电源线路与蓄电池并联进行浮充供电。

TIPS 所谓恒压充电是指对蓄电池充电时用固定不变的电压充电，在充电初期，充电电流最大。随着充电时间的延长，蓄电池两端电压不断升高，充电电流逐渐减小。由于充电电流不断地变化，在测量蓄电池充入的电量时，要依据电解液的相对密度上升情况来判断。

TIPS 恒压充电的优点是：蓄电池充足电后，充电电流自动减小（可近似为零）。缺点是：蓄电池亏电时，起始充电电流过大。

故障检修：该充电器的自动断电功能是靠IC2和晶闸管SCR1、继电器J12以及周边元件来实现。出现充电器不能自动断电的故障主要有以下几种情况：

①继电器J12开关触点粘连，造成充电器不能自动断电。此种情况还会造成充电器插上电源插头就通电，电源开关失效的现象。

②晶闸管SCR1开路不能正常导通，无法使继电器J12失电断开。

③IC2的内外部电路异常，造成①脚和③脚无高电平电压输出。

1）充电器插上电源插头后不通电，按下电源开关后能够通电工作，表明继电器开关触点无粘连。(www.daowen.com)

2）随后取1kΩ的电阻，一端接+12V，另一端接晶闸管SCR1的控制极，相当于提供触发电平，如图4-53所示，此时充电器能够断开电源，表明晶闸管工作正常而故障在IC2或其外围元件。

3）接着测量IC2的(12)脚在充电器通电后有复位过程，表明电容C12和电阻R34正常，然后检查⑨、⑩、(11)脚的外接电容C8、电阻R33、R37，均未发现异常。于是更换IC2，充电器再次通电空载测试，2h内电源自动断开故障排除。

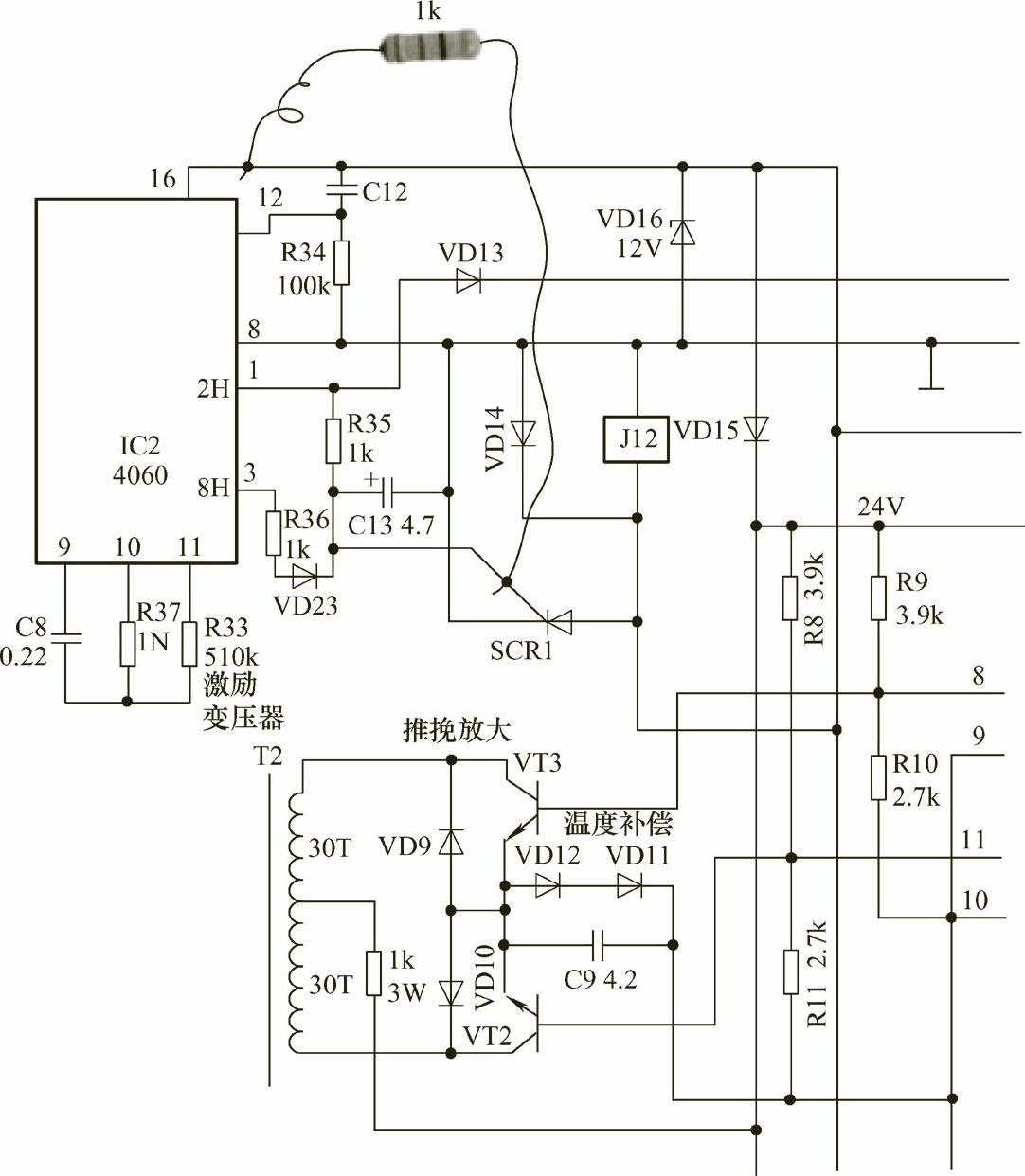

图4-53 晶闸管SCR1控制极与12V电源间接1k电阻

TIPS IC2和其外围元件组成一个定时电路，在充电器通电后开始计时，每间隔2h从①脚输出一个高电平脉冲，8h后从③脚输出一个高电平脉冲，用来触发晶闸管SCR导通。当IC2内部电路损坏后无定时脉冲输出，充电器自然就失去了自动断电作用。

TIPS 充电器向蓄电池充电不到1h绿灯就亮的主要原因有：充电器输出电压过低；充电器中某些元件的性能变差，受热后带负载能力差；蓄电池严重亏电；充电器输出端与蓄电池盒接触不良或断开。
