故障现象：充电时指示灯不亮，而涓流指示灯亮。

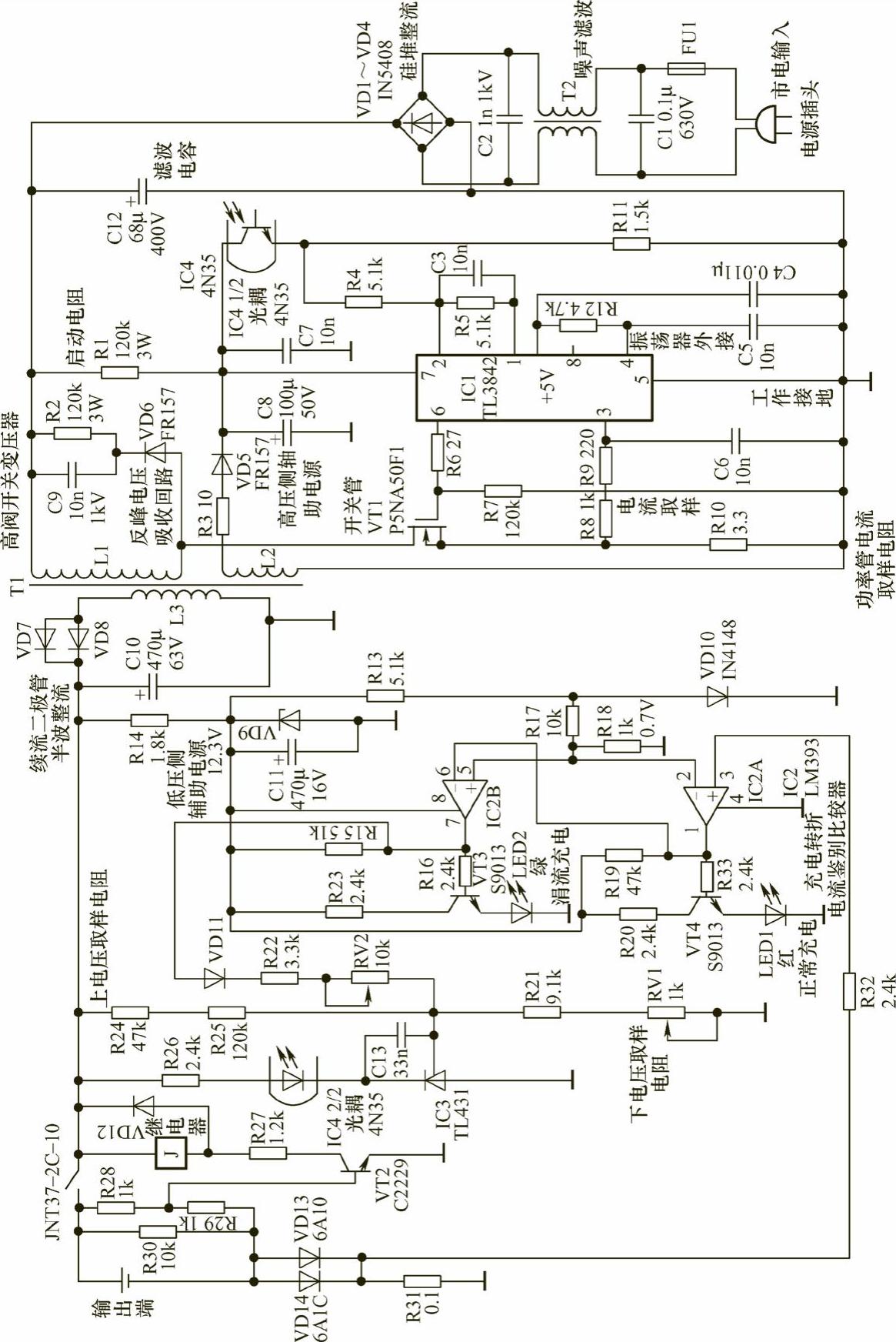

故障检修：该充电器电路如图4-51所示。

图4-51 某品牌充电器电路

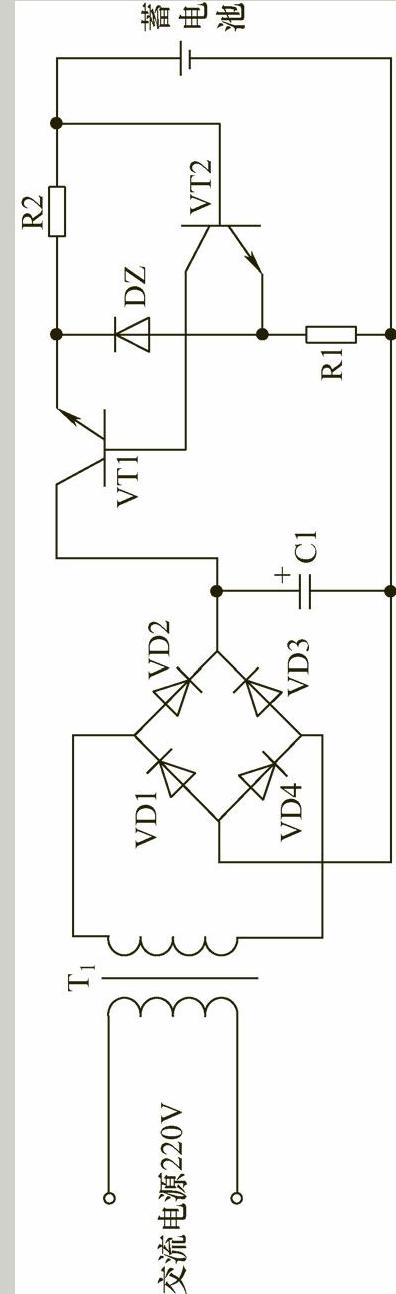

TIPS 恒流充电具有较高的充电效率，能根据充电时间的长短来决定充电是否终止。恒流充电电路简图如下所示。

在该电路中，整流输出电压通过两只晶体管构成简单的稳压电路，自动调整电路内阻，产生恒定不变的电流供负载充电使用。该充电方法已被广泛应用。

(www.daowen.com)

图4-52 用蓄电池检测仪检测

1）首先测量蓄电池组的端电压（检测时用蓄电池检测仪，如图4-52所示），若蓄电池电量已满，表明充电器正常，无须进行维修；若蓄电池无电压输出，则应对蓄电池进行维修或更换，然后再观察充电器对其充电是否正常。

2）若蓄电池正常且未充满电，应检查继电器触点是否接通。可分别测量触点两端的对地电压。若电压一致，表明触点接通；若电压不一致，则表明继电器触点断开。若测得触点左侧的对地电压为零，则表明充电器未与蓄电池连接好，应检查充电器的输出线和插头及蓄电池插座；若该电压极性为负，表明蓄电池极性接反，应予以更正；若该电压等同于蓄电池电压，则表明蓄电池防接反电路出现故障。

3）检查蓄电池防接反电路时，应先测量继电器绕组两端的电压。若电压正常，则表明继电器损坏，应予以更换；若无电压，表明VT2未导通或R27断路或VD12击穿。可测量VT2基极是否有导通电压。若有导通电压，则检查VT2、R27、VD12是否损坏；若无导通电压，则应检查R28、R31是否断路。

4）若继电器触点能正常接通，应测量1C2的同相输入端3脚是否为高电平。若为高电平，应更换IC2；若为低电平，应检查R32、R18、VDl0是否损坏。

维修措施：更换损坏的元器件。
