故障现象：充电器接通电源后，红、绿灯均不亮。

故障检修：

1）先检查充电器输出插头与电源插头，如图4-48所示。发现均接触良好。

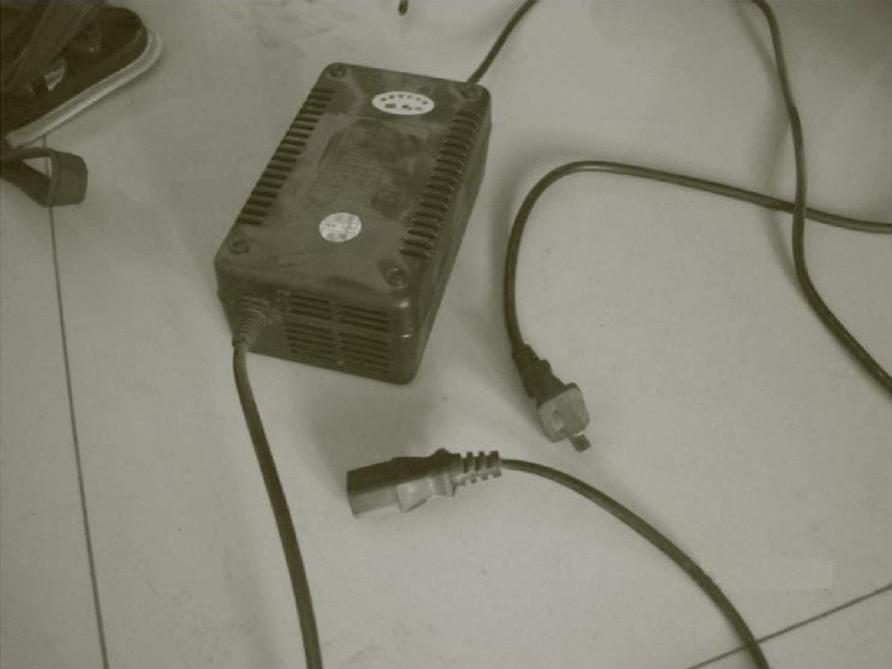

图4-48 检查充电器输出插头

2）接着打开充电器，如图4-49所示。

TIPS 使用电动自行车过程中，应经常检查电路插接点，防止接触不牢，引起接触点打火发热，避免线路老化、磨损而造成短路事故的发生。

TIPS 造成充电器接通电源后无反应原因之一：市电桥式整流管击穿损坏或滤波电容击穿。

TIPS 充电器接通电源后无反应原因之二：电源开关管击穿损坏。

TIPS 充电器接通电源后无反应原因之三：二次侧整流二极管性能不良或击穿短路等。

TIPS 在三段式充电的第一阶段，电流负反馈起主导作用，也就是恒流阶段。第二阶段由电流负反馈起主导作用逐渐转换到电压负反馈起主导作用，也就是恒流阶段向恒压阶段的转变过程。第三阶段是电压负反馈起主导作用，即恒压阶段。它的优点是可以有效地延长蓄电池的使用寿命。(www.daowen.com)

TIPS 若充电器对蓄电池大电流充电，会加速损坏该单体蓄电池并使其容量下降，最终使整组蓄电池提前损坏而报废。若采用均衡充电，可使每块蓄电池都有一个独立、合适的方法，这样可延长蓄电池的寿命。均衡充电也能消除充电时串联蓄电池电压不平衡现象。

TIPS 浮充是指充电器处于较低的恒压充电状态下，被充电蓄电池与充电器线路连接在一起的一种充（放）电工作方式，此时充电器提供少量电流补偿蓄电池组局部的损耗，使电量充足而不过量。

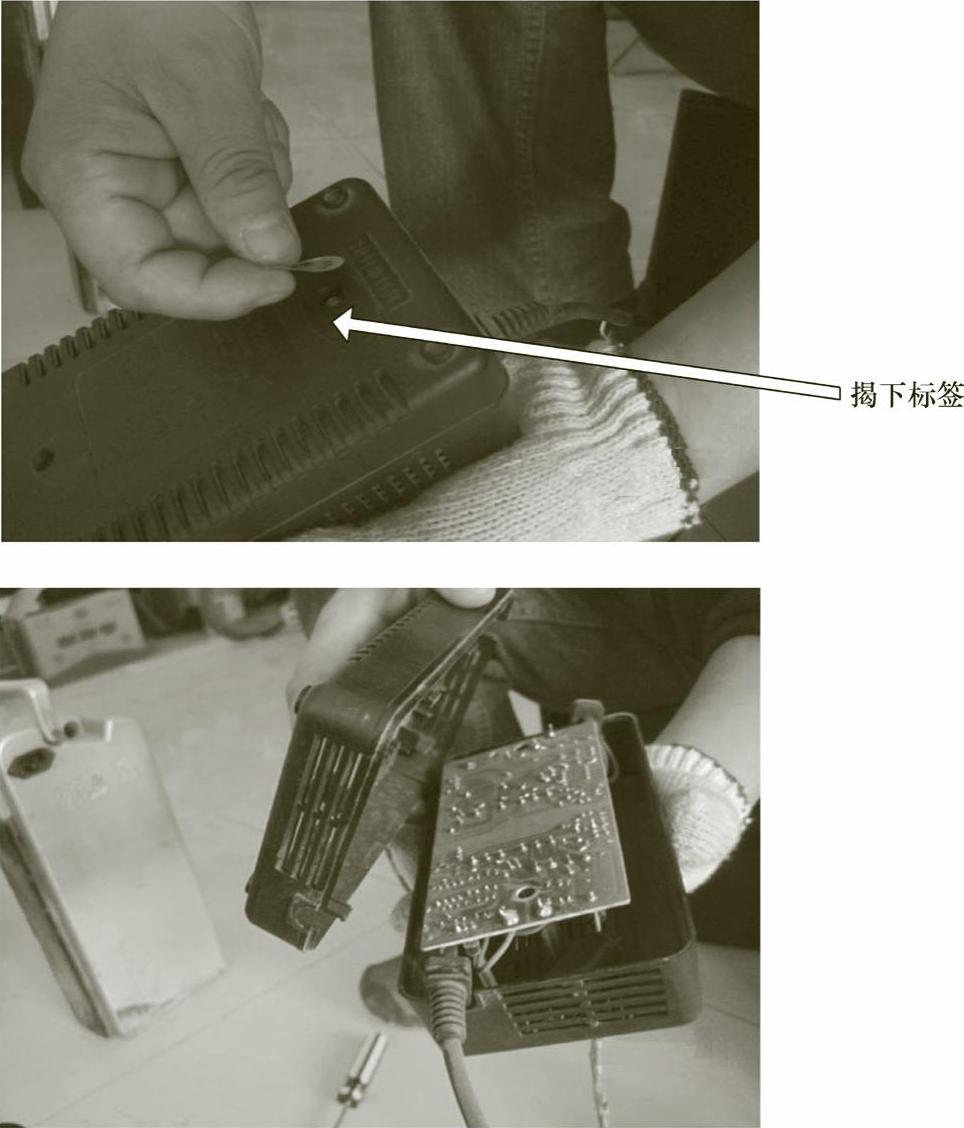

图4-49 拆开充电器

3）仔细检查，发现充电器的输入线连接正常。

4）当打开充电器用万用表检测熔断器时，发现熔断器引脚与电板板脱焊，如图4-50所示。

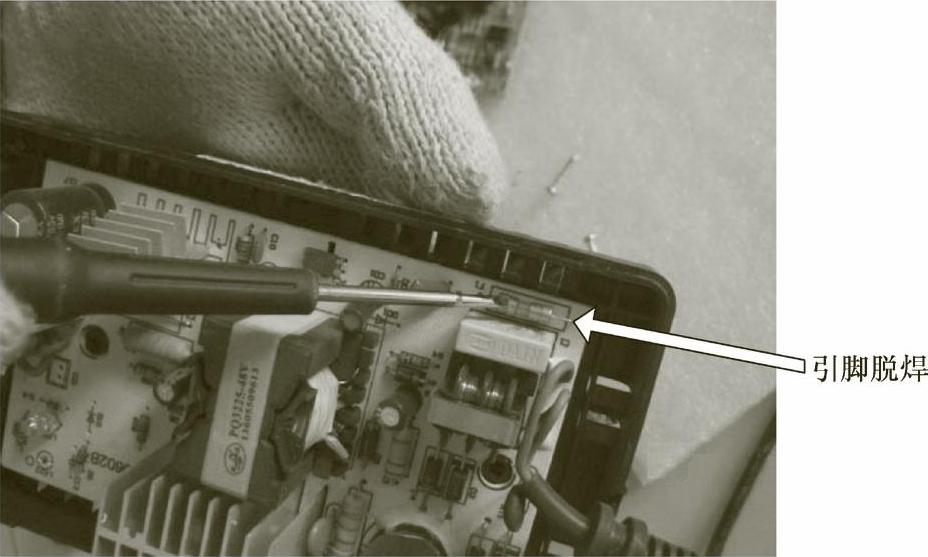

图4-50 引脚脱焊

维修措施：重新焊接熔断器引脚。
