故障现象：充电器充足电后，绿色指示灯LED2不亮。

故障检修：

1）打开充电器检查IC2（其位置如图4-38所示）的①脚为低电平，如图4-39所示。IC2的②脚充电电流取样电压正常，③脚的基准电压为零。

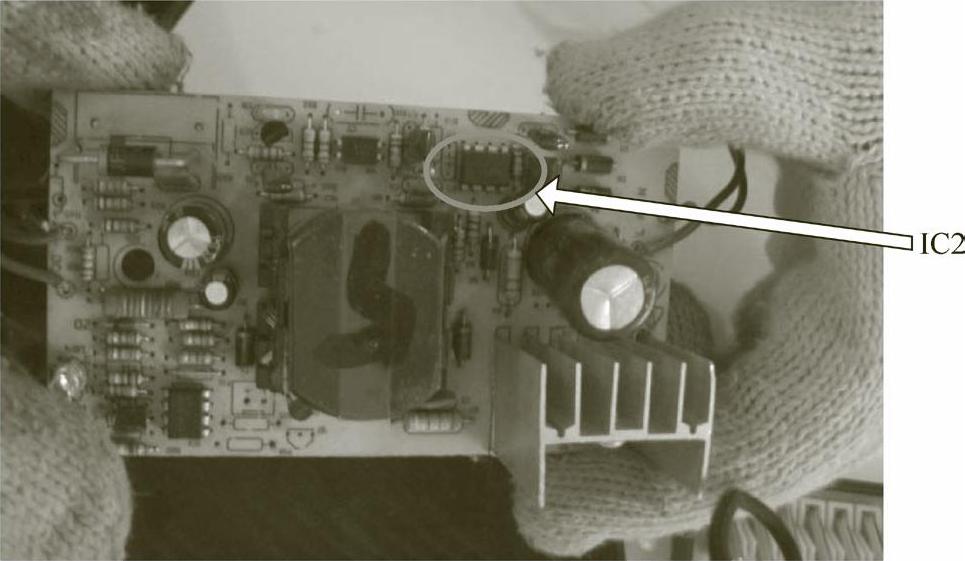

图4-38 IC2位置

2）测量R26（如图4-40所示）上端有2.5V基准电压。

3）拆下R26（如图4-41所示）测量其阻值为无穷大，表明电阻R26损坏。

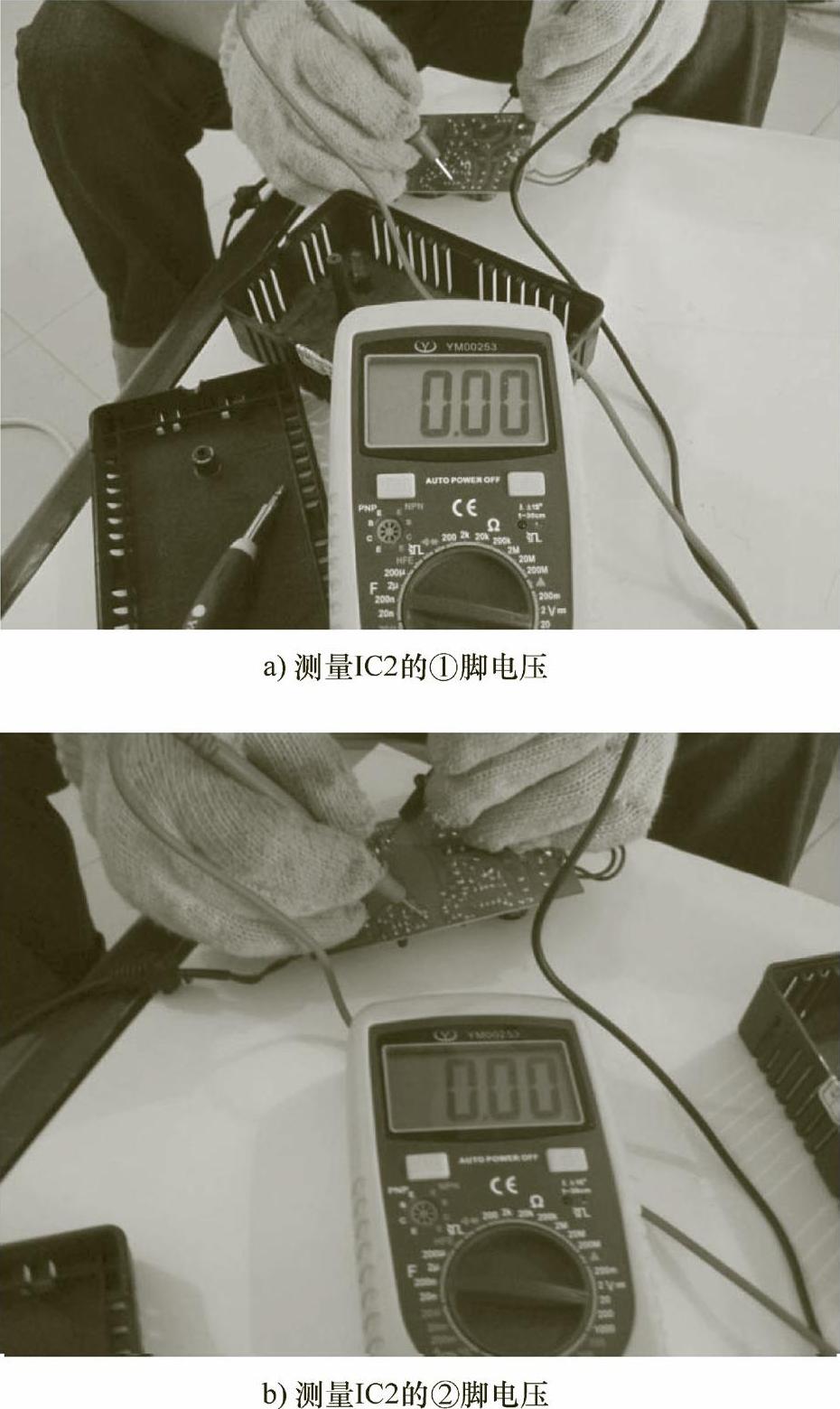

图4-39 测量IC2①、②脚电压

(www.daowen.com)

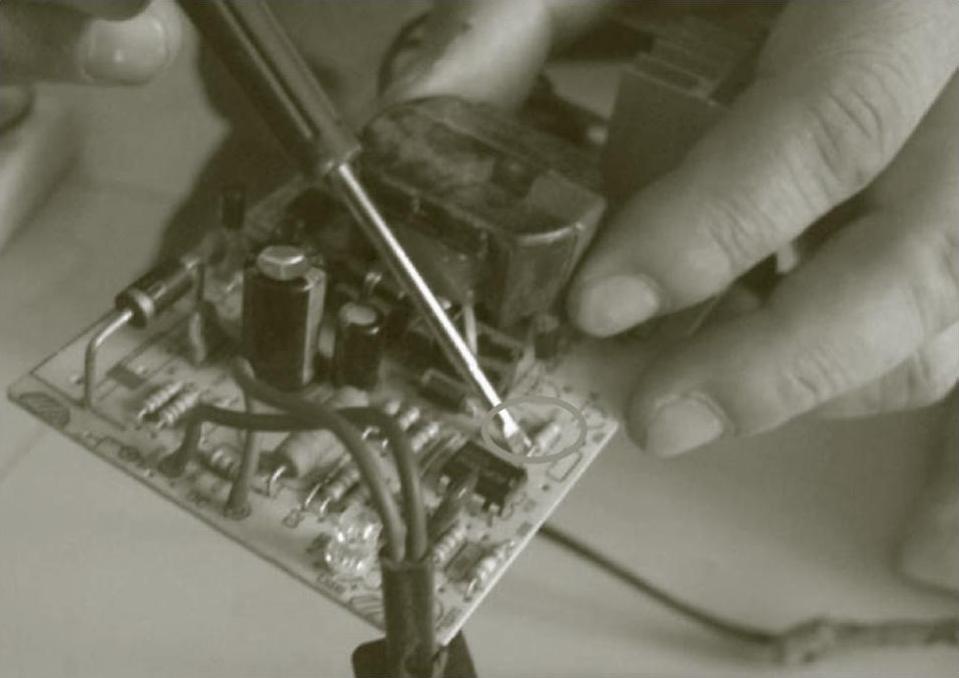

图4-40 电阻R26

TIPS 引起充电器未能进入他励式工作状态的原因之一：空载时电源指示灯亮，表明有辅助电源电压产生，若辅助电源电压低于4.9V，仍会引起IC1无法起动。

TIPS 引起充电器未能进入他励式工作状态的原因之二：IC1内部电路或其外围相关元器件损坏，会引起IC1的8脚和11脚无PWM激励脉冲信号输出。

TIPS 引起充电器未能进入他励式工作状态的原因之三：由VT1、VT2及其相关元器件组成的推挽放大电路异常，使开关电源不能受控于PWM激励脉冲。

TIPS 充电器充电指示灯不切换的原因之一：蓄电池异常，经过长时间充电后依然充不满电。

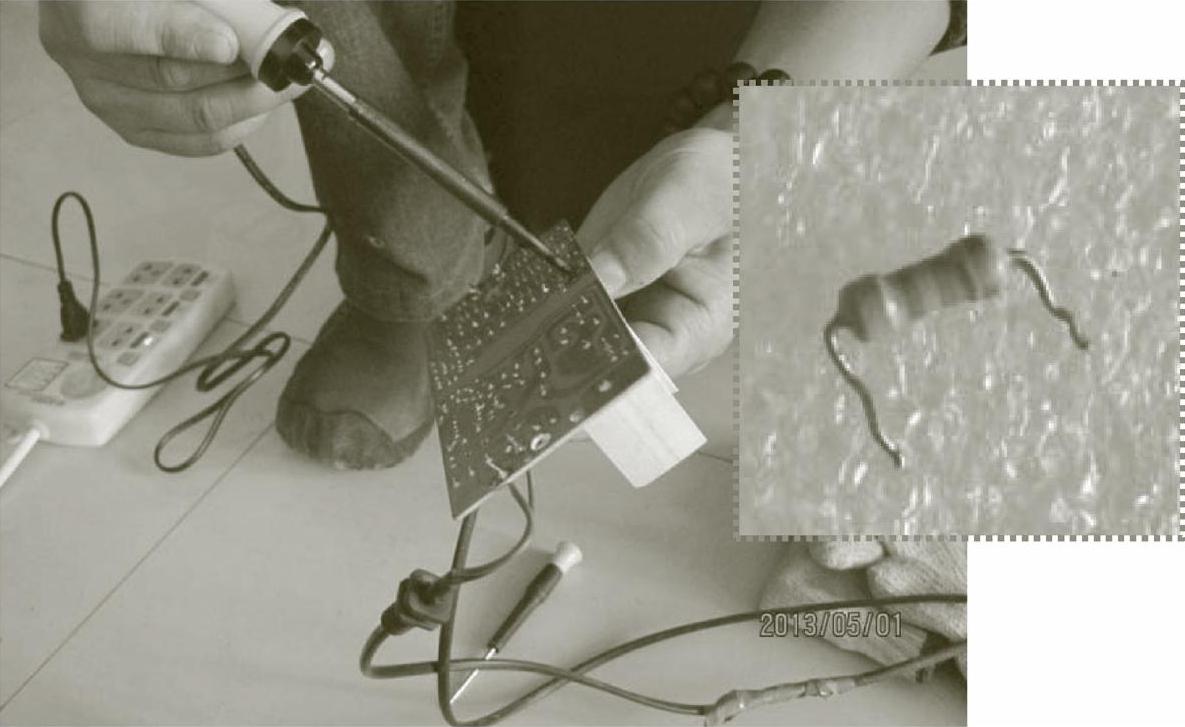

图4-41 焊下电阻R26

维修措施：更换损坏的电阻R26。
