故障现象：充电器通电后电源指示灯闪烁，并有“吱吱”声，但能充电，不过充电时间一长，就不能充电。

故障检修：充电器损坏前有“吱吱”的响声，表明充电器内某些元器件性能变差，使相关电路工作异常并发出响声，最终导致元器件损坏。

1）用万用表检查后发现市电整流电路输出端滤波电容C6两端电阻为零。于是测量开关管VT1、VT2，发现均已击穿损坏。

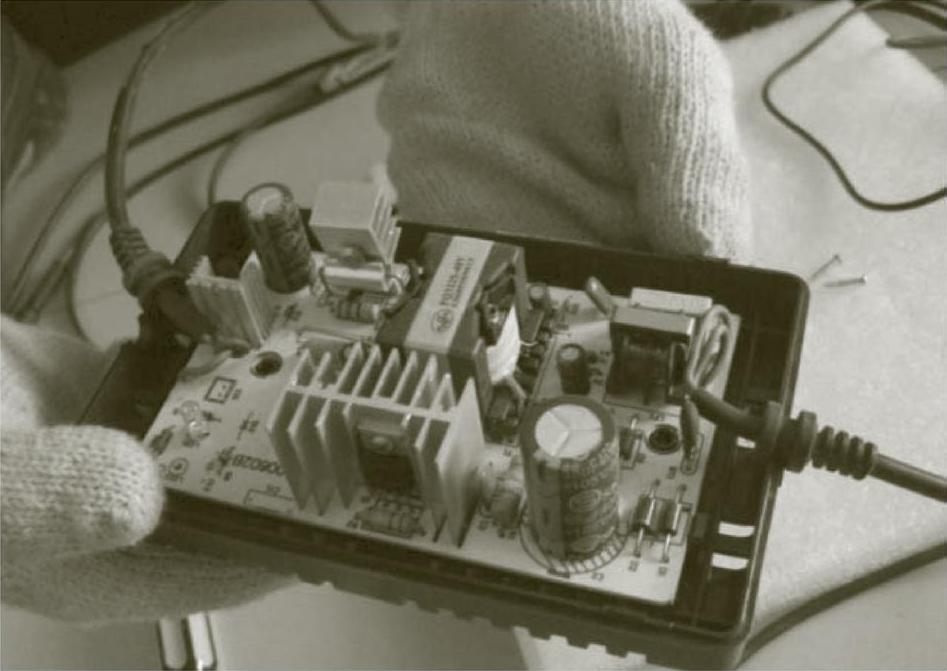

2）再对桥式整流二极管（如图4-29所示）进行测量，发现其中一只损坏。

TIPS 如果检查中发现熔断器熔断，造成充电器无输出电压，表明市电整流滤波电路或开关电源电路有短路现象。这些电路出现短路，均会使+300V端的对地阻值异常。

TIPS 维修上述故障时应首先将开关变压器的一次绕组断开，使开关电源电路与市电整流滤波电路分离开，即可判断故障的大致范围。

图4-29 检查桥式整流二极管

3）随后对辅助电源电容C7、输出滤波电容C8两端进行测量，发现存在短路现象。

4）这时将损坏的元器件用同规格产品换上，接上负载，在熔断器处串接灯泡，加电试验。

①找一段电线，并剥开露出铜芯，如图4-30所示。

图4-30 剥线

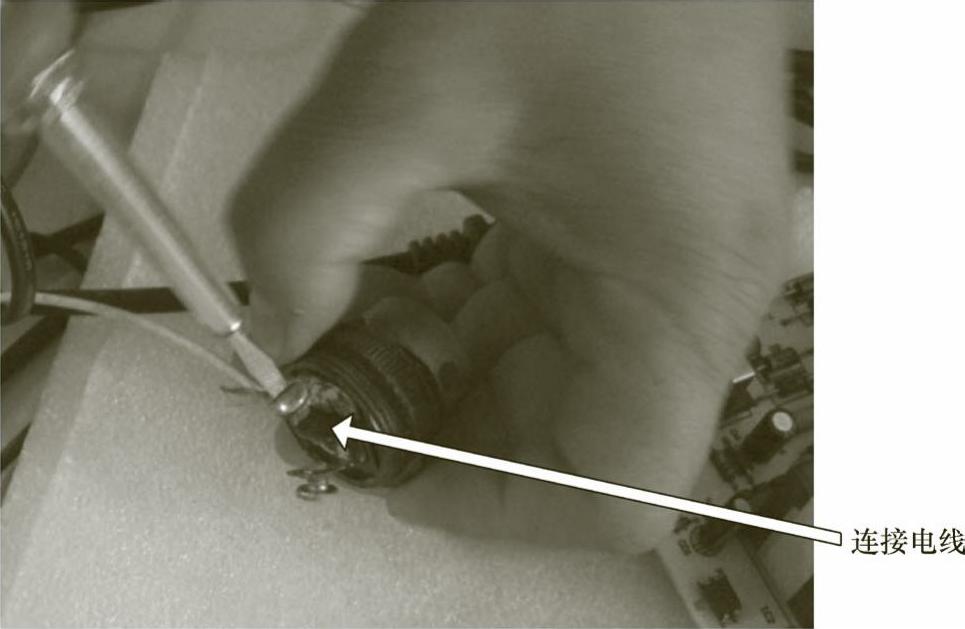

②将灯头与已剥好的电线连接，如图4-31所示。

图4-31 接线

TIPS 如果发现开关电源没有工作,应对市电整流滤波电路和开关电源电路进行检查。

由于充电器无输出电压，继电器不能吸合，在通电测量时需将电源开关短接，使整流滤波电路工作正常。

断电后对C4进行放电，接着检查VT2、R5、R7、C8等元器件是否正常。

再仔细观察电路板，发现开关变压器T2的引脚是否有脱焊现象。

测量开关变压器T2的1脚到C5之间开路。对开关变压器T2所有引脚进行补焊，再次通电后，充电器工作正常。

TIPS 引起充电器的开关电源电路不正常工作的原因之一：市电电源插座损坏或充电器的电源线、电源插头异常，导致充电器未与市电正常连接。(www.daowen.com)

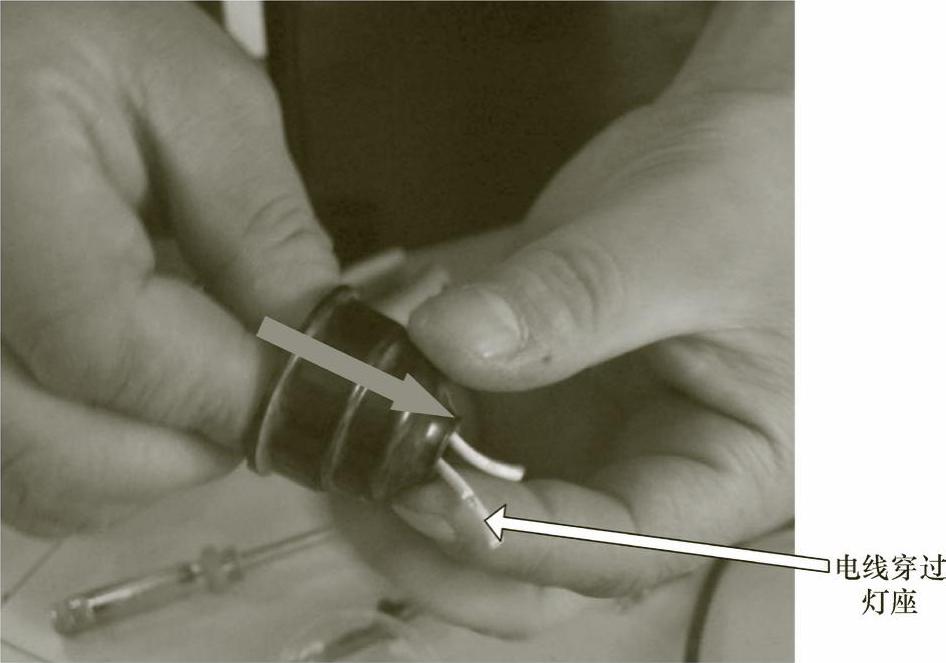

③将连接好的电线穿过灯座，如图4-32所示。

图4-32 连接灯座

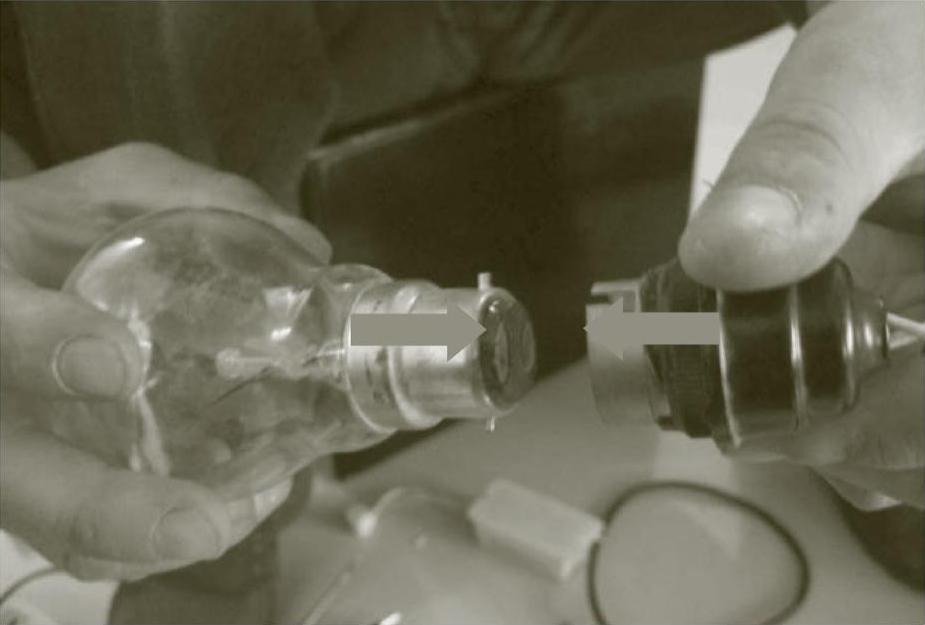

④把灯泡与灯座拧紧，如图4-33所示。

图4-33 连接灯泡与灯座

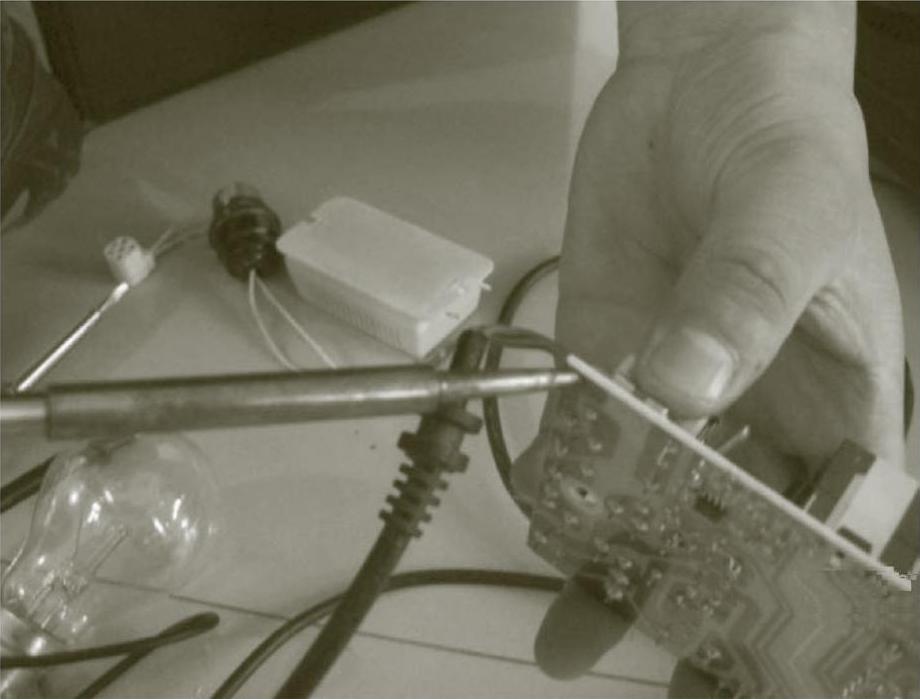

⑤将充电器电脑板上的熔断器一端焊开，如图4-34所示，此时要注意，电焊枪的枪头要轻轻操作。

图4-34 焊开熔断器

TIPS 引起充电器的开关电源电路不正常工作的原因之二：充电器内部的熔断器烧毁，使市电整流滤波电路无交流电压输入。此时应检查市电整流滤波电路及开关电源电路是否有击穿短路现象，然后才能更换熔断器。

TIPS 引起充电器的开关电源电路不正常工作的原因之三：市电整流滤波电路异常，无+300V直流电压产生。

TIPS 引起充电器的开关电源电路不正常工作的原因之四：开关电源电路的元器件损坏，不能正常工作。

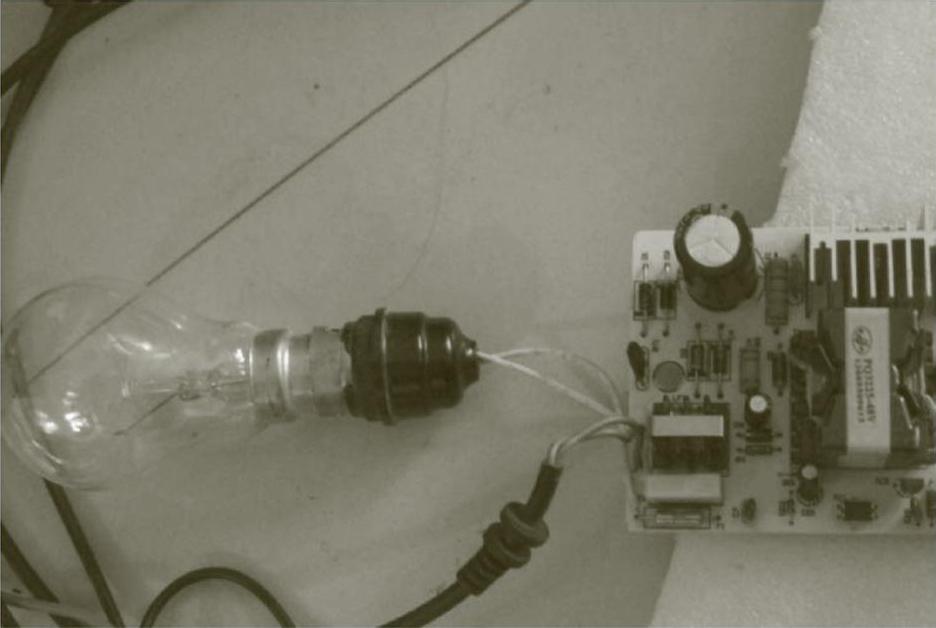

⑥焊开的熔断器一端，与灯座电线串连，并把灯座与灯泡拧紧，如图4-35所示连接好。

图4-35 连接灯座及熔断器

5）充电器仍有“吱吱”的响声，故障依旧。

6）随后断电，用万用表检查，发现开关管基极接加速电路C10、C11、VD11、VD12、R19、R22、R23、R25均正常，并用代换法依次将C10、C11、VD11、VD12代换，均未排除故障。

7）然后对推挽电路中的元器件进行代换试验，仍未排除故障。

8）再对辅助电源中的VD5、VD6、C7进行代换试验，也未见效。最后将共阴极整流管VD7替换，“吱吱”声消失。

维修措施：更换损坏的共阴极整流管VD7。
