1.熔断器烧坏，无电压输出

故障现象：充电器无输出电压，并且熔断器烧毁。

检修过程：该充电器电路如图4-22所示。

图4-22 某品牌充电器电路

TIPS 充电器通电后充电指示灯一闪即灭，表明在通电瞬间有电压产生，随后充电器进入保护状态。应检查稳压控制电路和过电压保护电路。

TIPS 充电器正常充电状态时，红、绿充电指示灯应交替点亮。若红、绿充电指示灯同时点亮，表明未接蓄电池或充电器充电控制电路异常。

1）首先测量+300V滤波电容C2（如图4-23所示）两端的在路阻值，阻值近似为零，表明元件击穿。

图4-23 电容C2

2）可先断开负温度系数热敏电阻R11（如图4-24所示），然后再次测量C2两端的在路阻值，如图4-25所示。

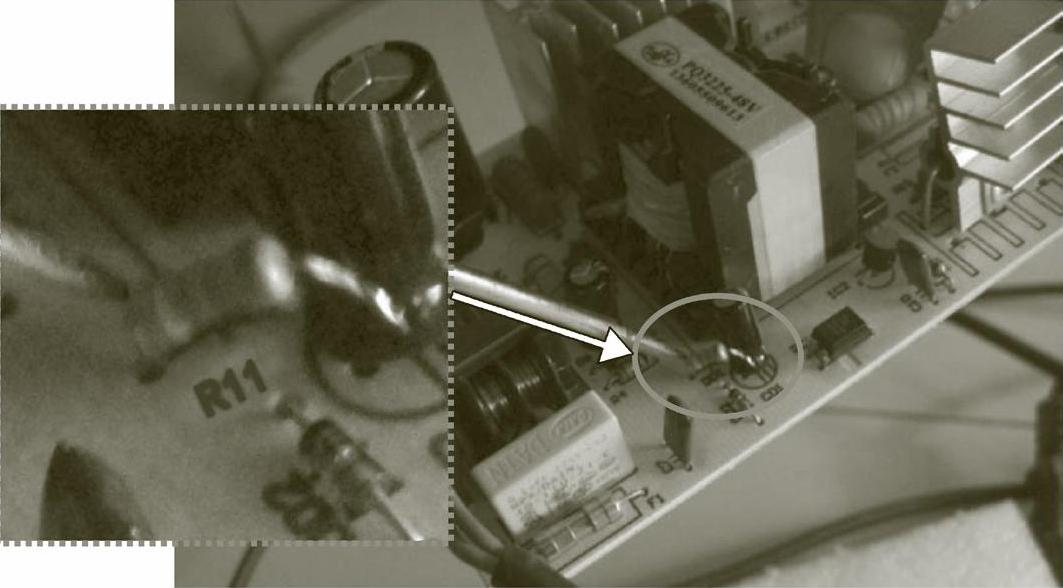

图4-24 R11电阻

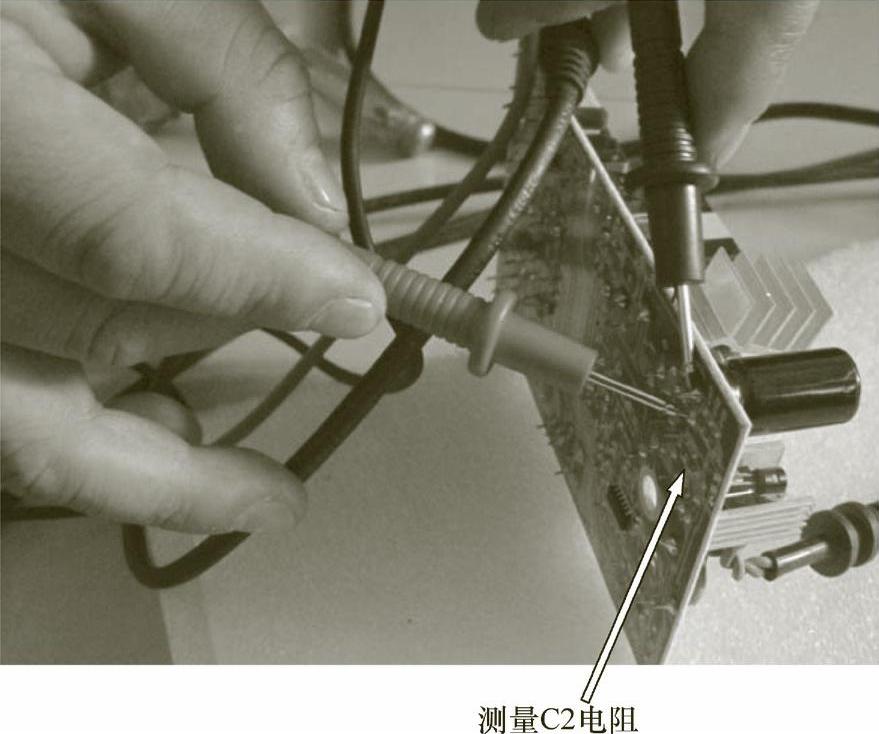

图4-25 测量C2电阻

TIPS 造成充电时有响声，红灯灯光暗淡且闪烁的原因之四：电路板上的整流管正向内阻增大。

TIPS 在更换集成电路时要细心，不要将印制电路板上的铜箔损坏。更换集成电路后，需对电阻R28进行调整，以使充电器输出电压工作在正常范围内。

3）此时阻值恢复正常，表明整流二极管VD1～VD4中有两只或两只以上同时损坏。(www.daowen.com)

维修措施：更换新的整流二极管。

2.充电器无电压输出，但+300V电压正常

现象描述：充电器接通电源后指示灯不亮，也无电压输出，测量滤波电容C17两端，+300V电压正常。

故障检修：+300V电压正常而开关电源不能正常起动，通常表明开关电源电路或PWM控制电路存在故障，其主要原因有以下几点：

启动电阻R2开路，导致PWM控制电路无起动电压而不能产生PWM激励脉冲信号来驱动开关管VT1进入开关状态。

开关电源电路中的开关管、开关变压器、激励变压器等开路或引脚虚焊，会导致开关电源不能形成开关振荡回路。

PWM控制电路的PWM集成电路、振荡定时元件等异常，导致无PWM激励脉冲信号输出。

1）拆开充电器如图4-26所示。然后测量滤波电容C17(如图4-27所示)两端电压，其在断电后不能较快消失，表明开关电源未能起动。

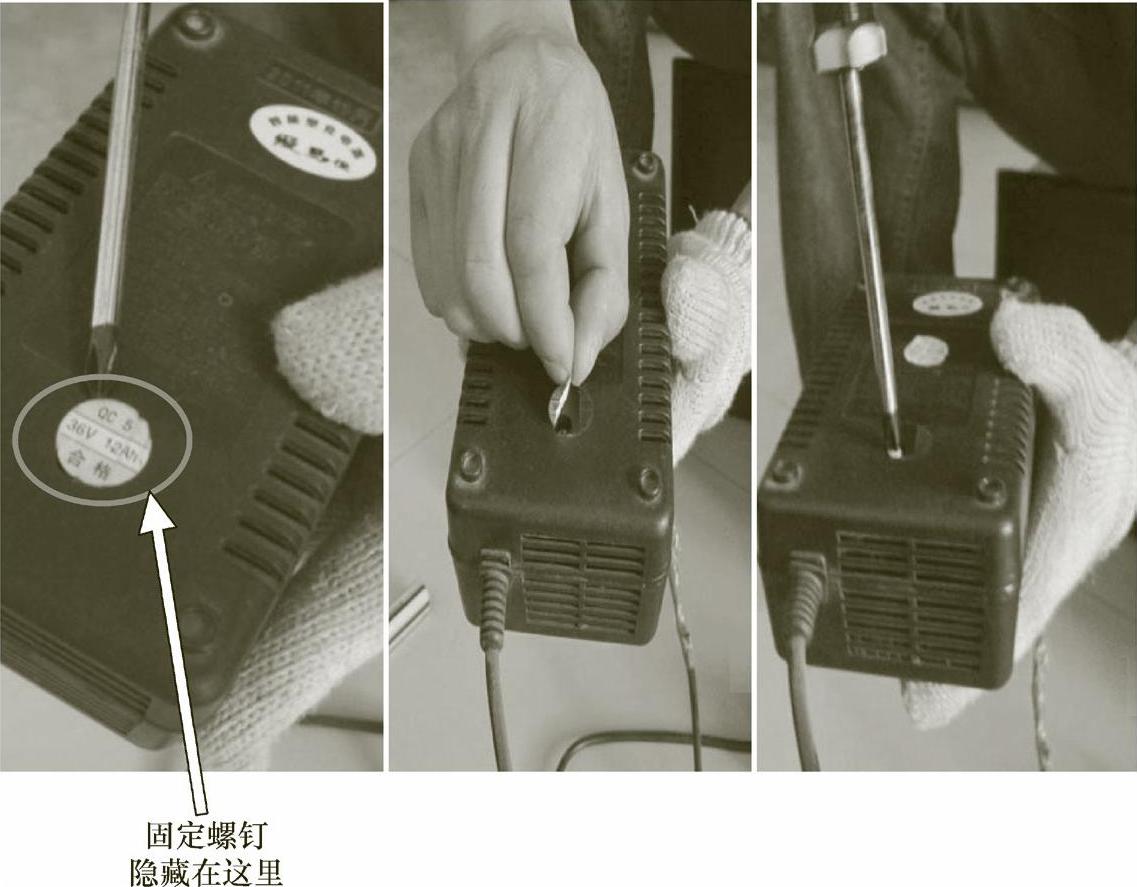

图4-26 拆开充电器

2）测量开关管VT1的栅极无激励脉冲电压，再测TL3842的⑦脚电压为0，如图4-28所示。测量该脚对地阻值正常，于是怀疑起动电阻R2开路，拆下R2测量果然阻值无穷大。更换R2后通电观察，充电器指示灯点亮，输出电压恢复正常。

TIPS 起动电阻R2的阻值为250kΩ，在路测量时由于并联的其他元件影响无法测出其是否损坏，因此需要拆下测量。

TIPS 电阻R2开路会导致TL3842的⑦脚无起动电压，内部电路无法工作，开关管VT1得不到激励脉冲电压，开关电源一直处于截止状态。

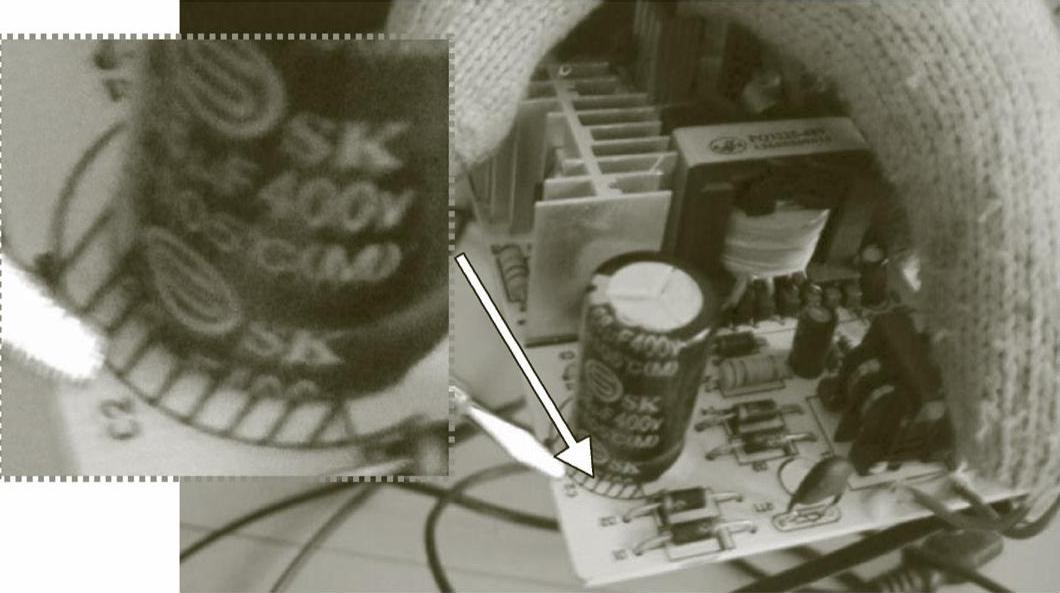

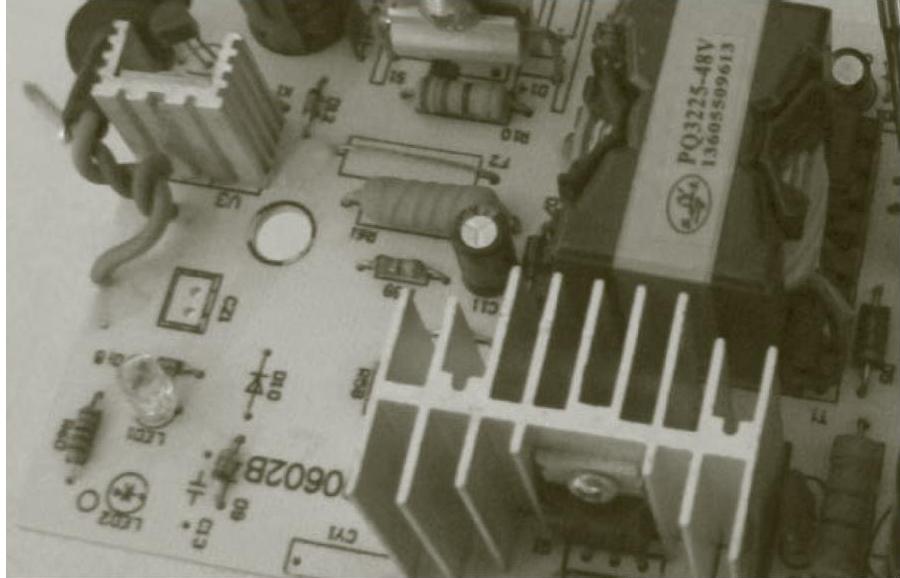

图4-27 找到电容C17

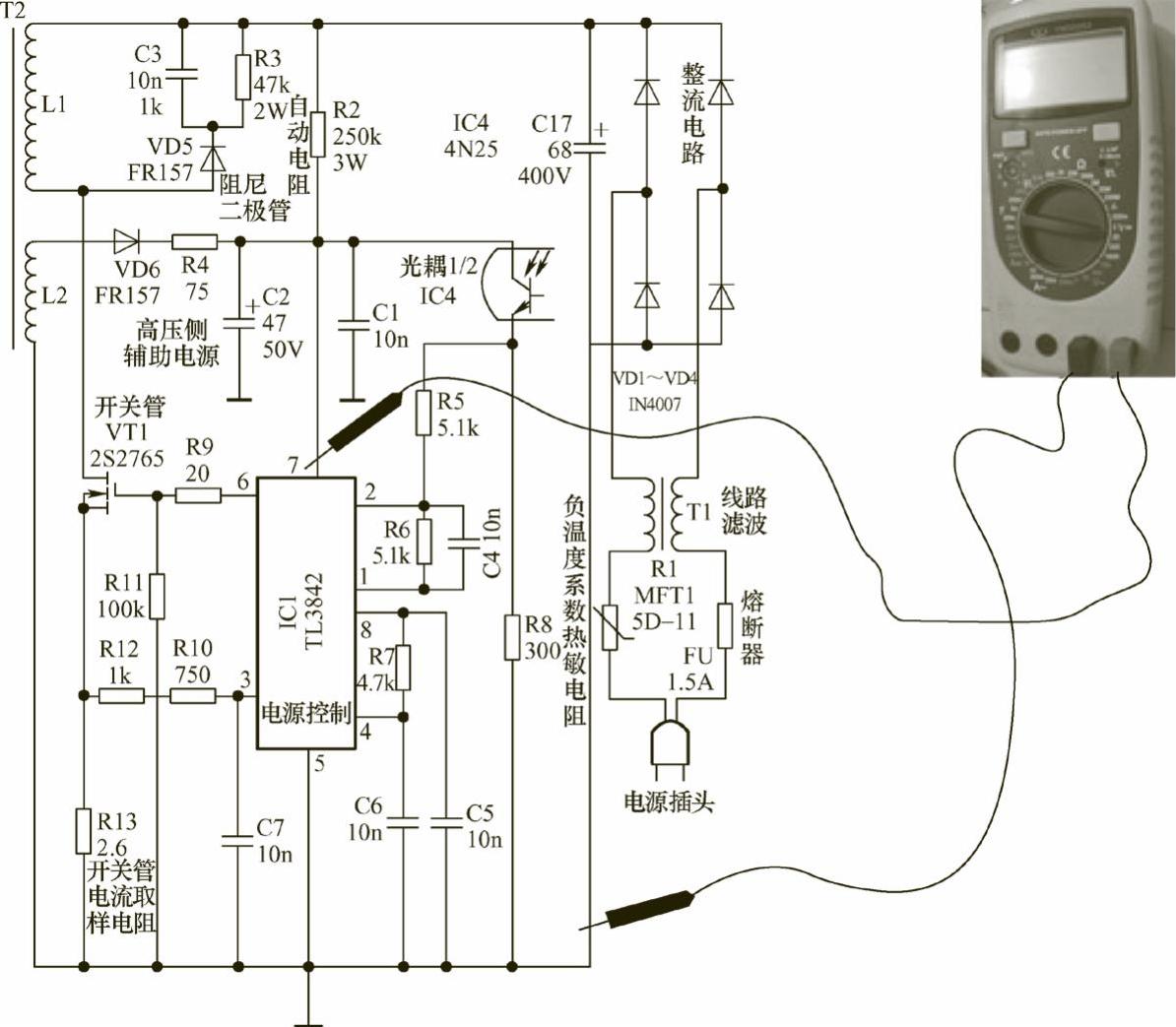

图4-28 TL3842的⑦脚电压测量
