故障现象：充电器充电时有异常声，电源指示灯和充电指示灯暗淡且闪烁。

检修过程：

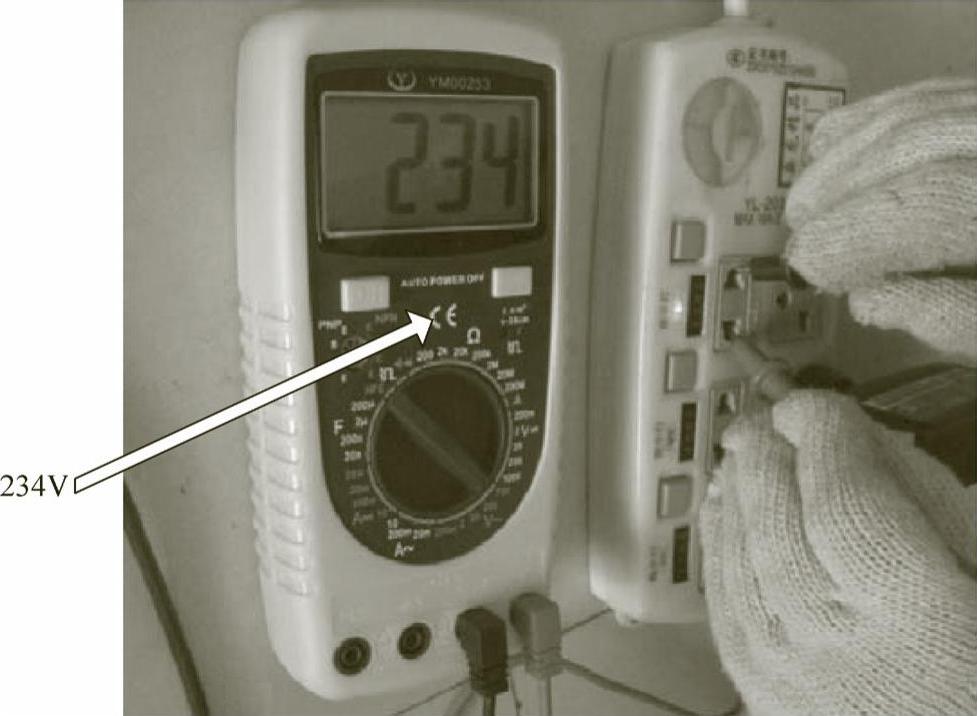

1）首先用万用表检查220V市电交流电压正常，如图4-19所示。

图4-19 检查市电电压

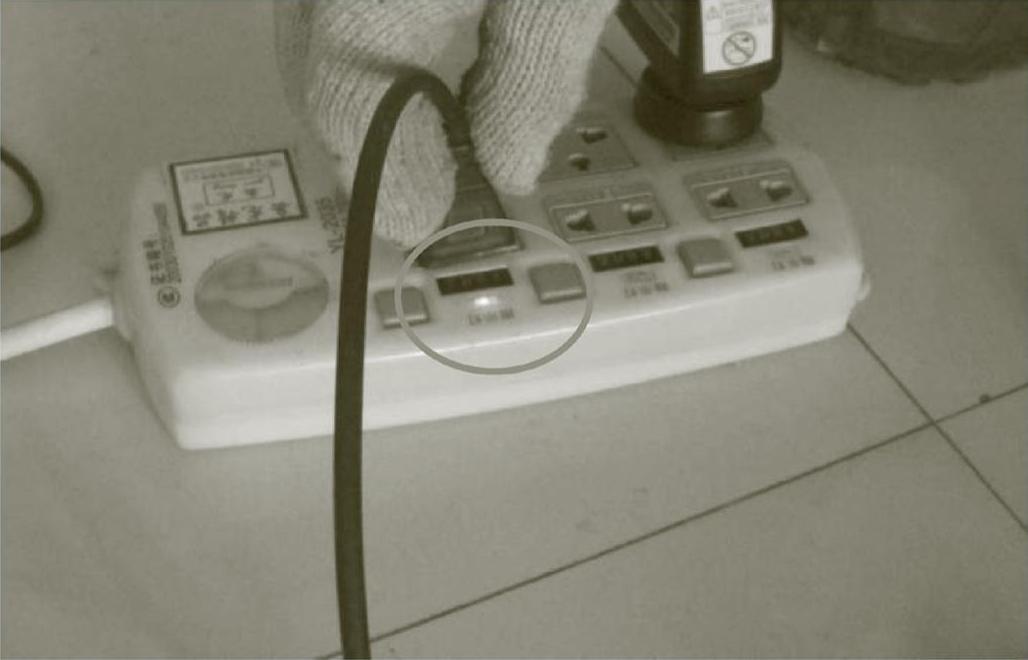

2）充电器接上电源后，如图4-20所示，故障依旧，表明故障在充电器自身。

图4-20 检查市电

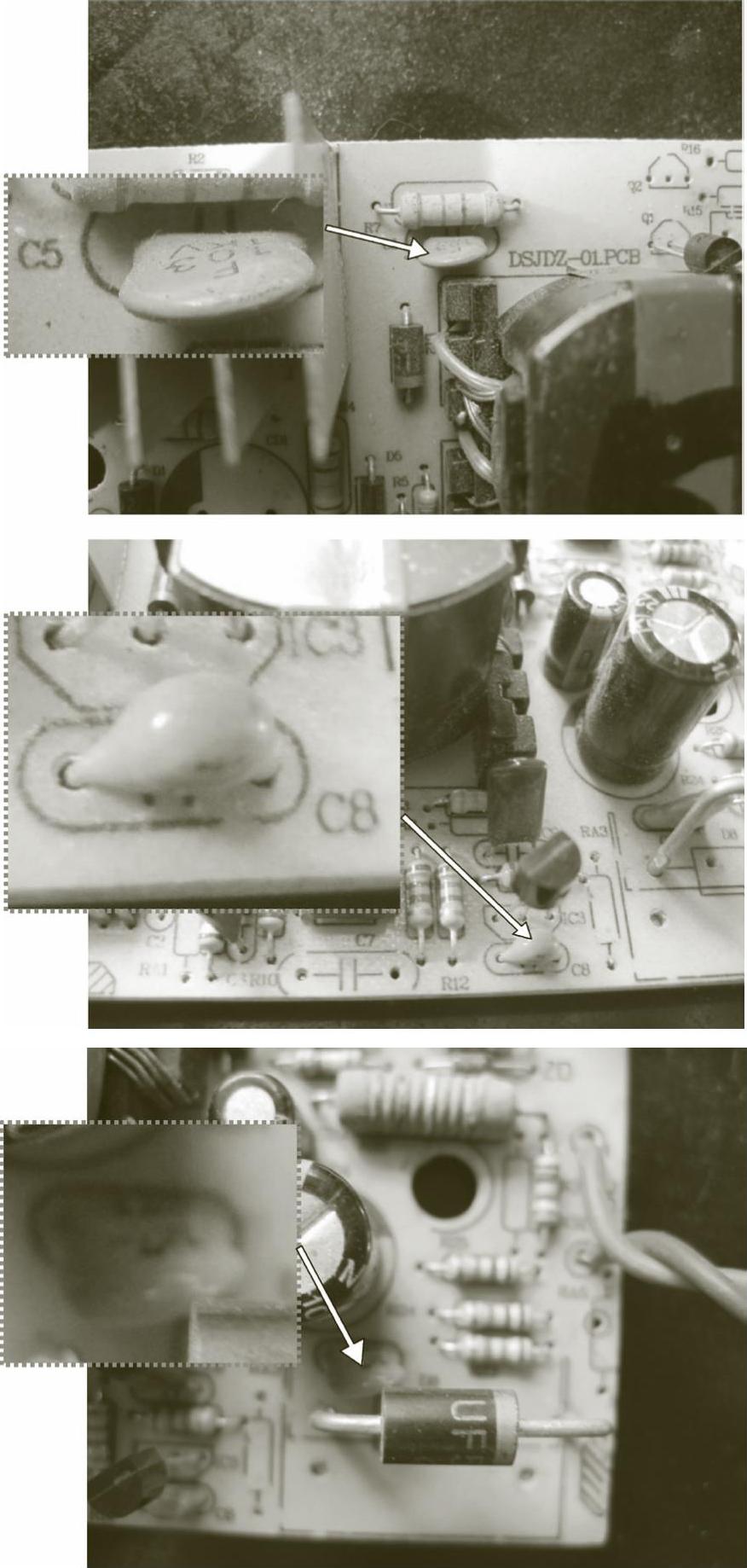

3）打开充电器，对电容C5、C8和C18进行检查，如图4-21所示，未发现异常。

4）接着对4个整流管VD1～VD4进行测量，也未发现损坏现象。

5）对充电器加电，测得PWM集成电路（12）脚的工作电压正常(测量(12)脚电压时，万用表黑表笔接地，因充电器型号的不同，PWM的IC可能有多个，需要查看充电器电路图，以详细确认)。

TIPS 充电器未能进入正常的充电状态，其原因之一：蓄电池已充满，充电电流低于转折电流，因此充电器处于涓流充电状态，充电器属于正常。(www.daowen.com)

TIPS 充电器未能进入正常的充电状态，其原因之二：蓄电池损坏或未与充电器正确连接，蓄电池防接反电路检测不到蓄电池电压，继电器触点未吸合，所以不能正常充电。

TIPS 充电器未能进入正常的充电状态，其原因之三：蓄电池防接反电路异常，引起继电器触点不能接通，充电器不能对蓄电池充电。

TIPS 充电器未能进入正常的充电状态，其原因之四：充电电流检测及充电控制电路异常，使充电器不能进入正常的充电状态。

TIPS 造成充电时有响声，红灯灯光暗淡且闪烁的原因之一：220V电源电压较低；

TIPS 造成充电时有响声，红灯灯光暗淡且闪烁的原因之二：电路板上某只电容失效；

TIPS 造成充电时有响声，红灯灯光暗淡且闪烁的原因之三：PWM电路的工作电压异常或自身性能不良等；

图4-21 检查C5、C8、C18

同时对电路中有关元器件进行检查，未发现损坏或接触不良的元器件，表明PWM集成电路(12)脚内部电路异常或某项性能发生变化。

维修措施：更换新的PWM集成电路。
