故障检修：该充电器电路如图4-10所示。
1）拆开充电器后发现熔断器已损坏，用万用表R×1k（如图4-11所示）挡测得市电桥式整流电路输出端滤波电容C8两端的阻值为零。

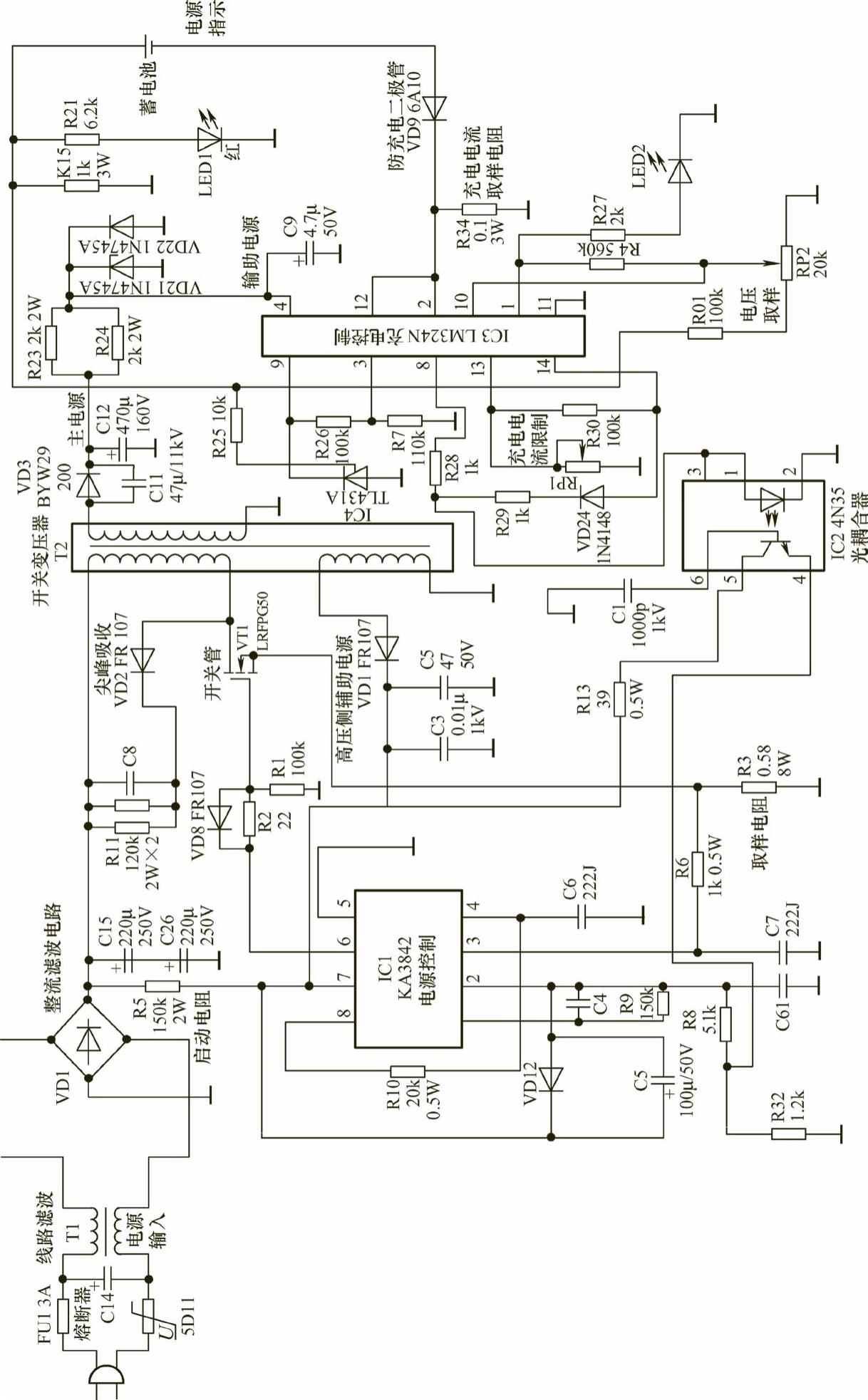

图4-9 某品牌充电器电路
TIPS 充电器不能正常切换到涓流充电状态，原因之一：
蓄电池存在故障，长时间充电后电压仍不能达到额定值。
TIPS 充电器不能正常切换到涓流充电状态，原因之二：
充电器的输出电压偏低，引起蓄电池不能正常充满电。
TIPS 充电器不能正常切换到涓流充电状态，原因之三：
充电控制电路存在故障。
TIPS 造成保护电路动作的故障原因之一：市电电压升高引起市电过电压保护电路动作。
TIPS 造成保护电路动作的故障原因之二：市电过电压保护电路出现故障引起误动作。
TIPS 造成保护电路动作的故障原因之三：过电流保护电路出现异常。

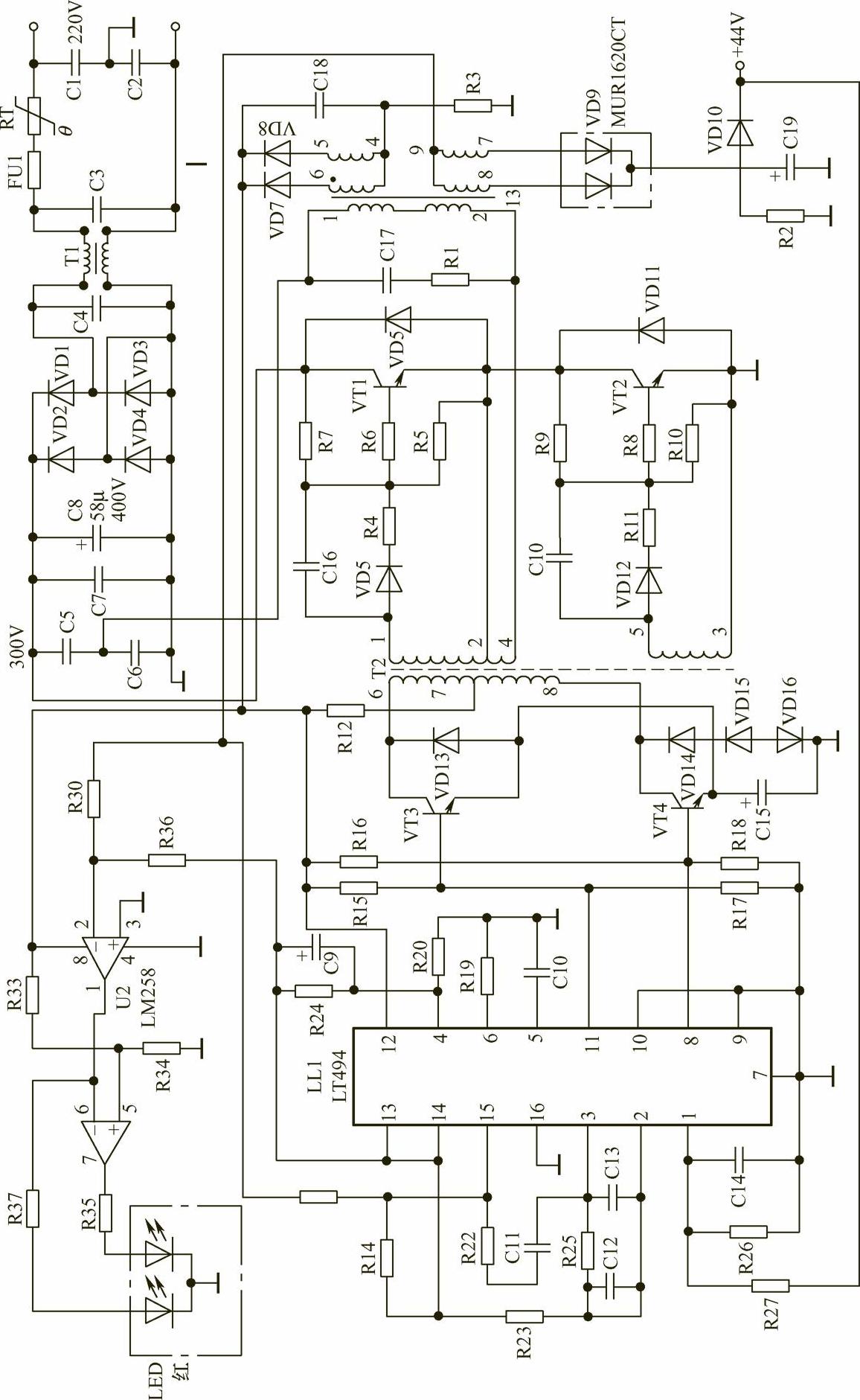

图4-10 某品牌充电器电路

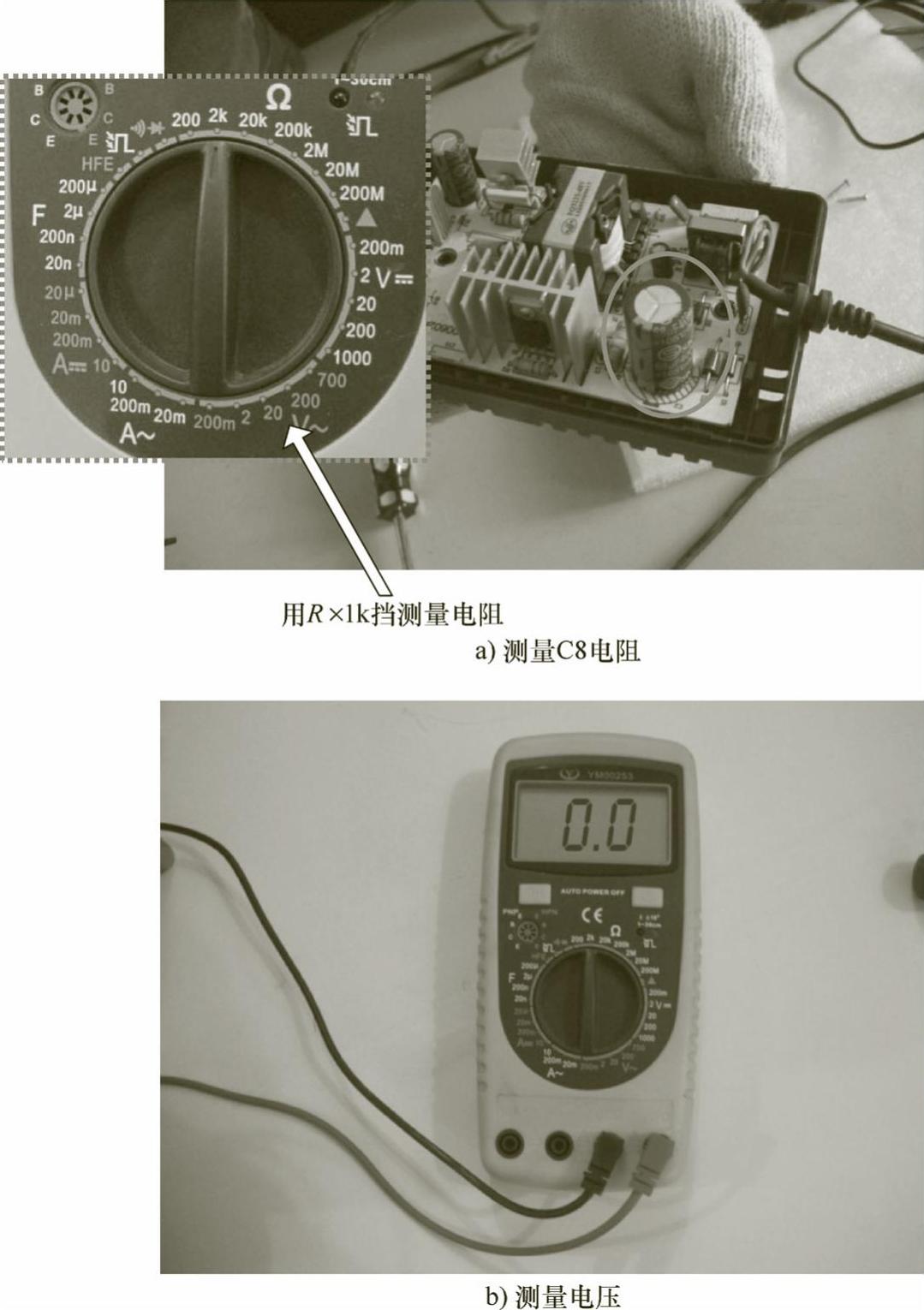

图4-11 测量滤波电容C8电阻

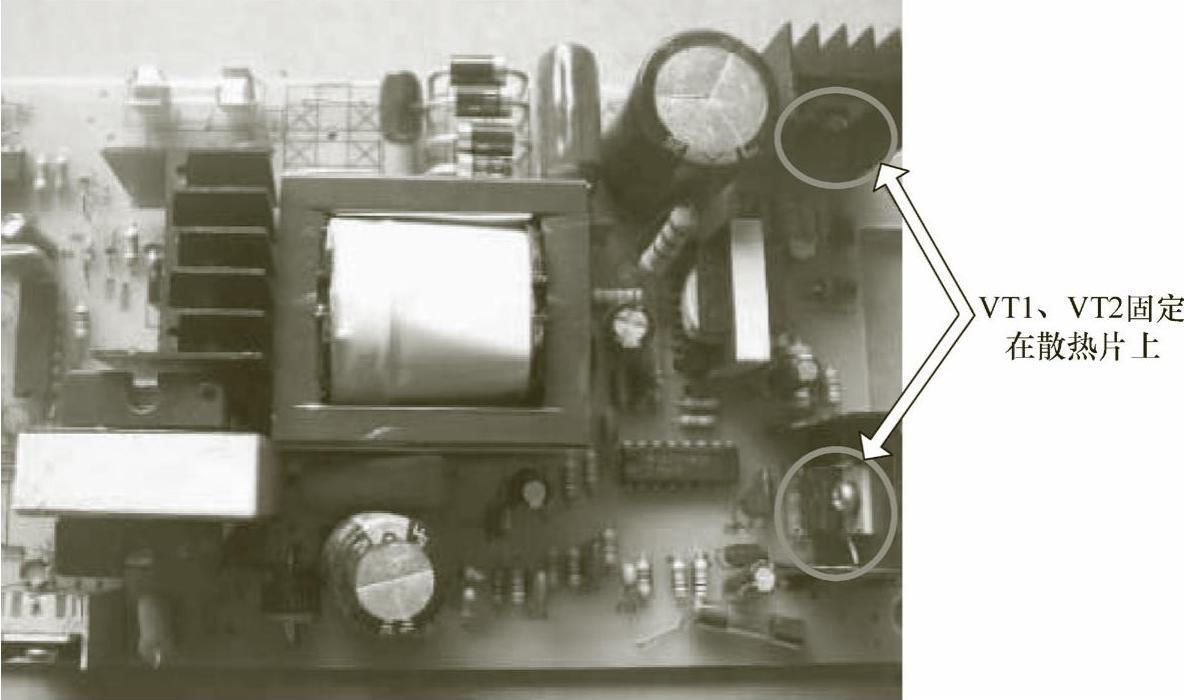

2）测得功率管VT1、VT2其中一只击穿短路，将其焊下，如图4-12所示。
图4-12 测量VT1、VT2(www.daowen.com)
TIPS 蓄电池电解液消耗得过快的原因之一：蓄电池密封不良或安全阀开启压力设置得过低。
TIPS 蓄电池电解液消耗得过快的原因之二：蓄电池充、放电时出现过热现象，导致逸气失水。
TIPS 蓄电池电解液消耗得过快的原因之三：浮充电压选择得不合理，会降低氧复合反应效率，导致失水量增大。
TIPS 蓄电池电解液消耗得过快的原因之四：充电器输出电压过高或失调。
TIPS 造成充电器接上电源后，红、绿指示灯都不亮的原因：电源插座与充电器接头接触不良。
TIPS 造成充电器接通电源后无反应原因之一：市电桥式整流管击穿损坏或滤波电容击穿。
TIPS 充电器接通电源后无反应原因之二：电源开关管击穿损坏。
TIPS 充电器接通电源后无反应原因之三：二次整流二极管性能不良或击穿短路等。
TIPS 由于光耦合器和基准电源损坏，PWM集成电路TL3842得不到反馈信号，其6脚输出的脉冲宽度最大，使开关管深度饱和导通时间加长，以致充电器输出电压升高很多。
TIPS 充电器空载时指示灯亮，接上蓄电池后指示灯熄灭且不能正常充电表明开关电源工作在自激振荡状态，未受到PWM电路控制。

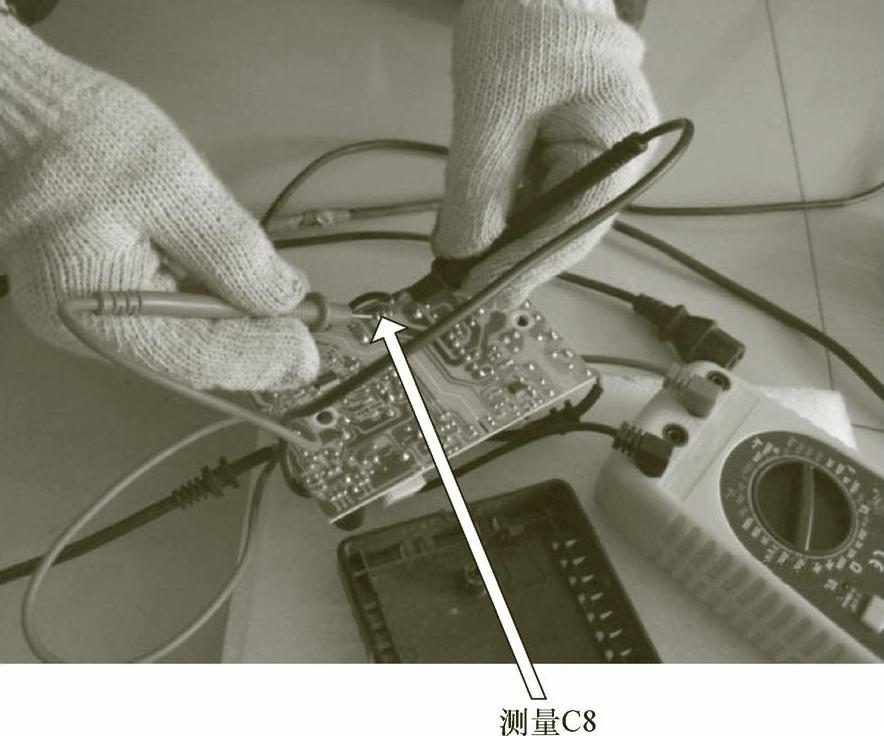

3）再测电容C8两端电阻，如图4-13所示，仍为零。
图4-13 再测C8电阻

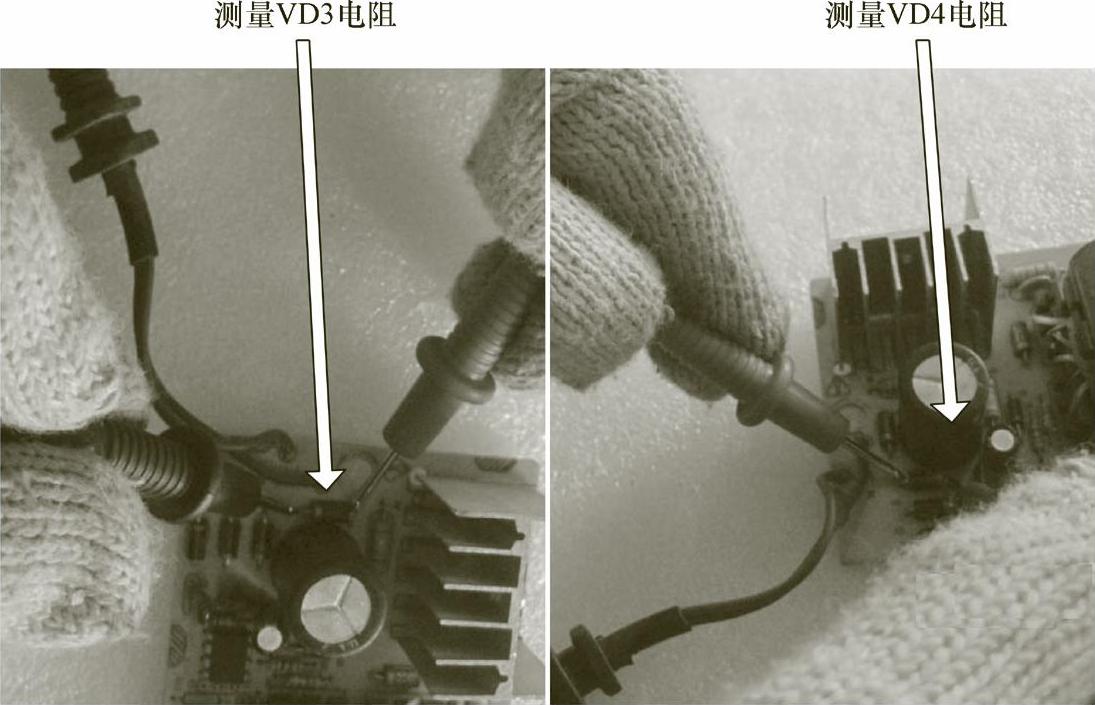

4）再用万用表R×1挡逐个对二极管VD1～VD4进行检查，如图4-14所示，发现其中一只击穿。
图4-14 检测VD1～VD4电阻
5）拆下损坏的二极管后，再次检测电容C8两端电阻，测量方法如前文图4-13所示，发现其正常且有充入电功能，表明充电一次侧无击穿短路元器件。
6）为防止再次加电击穿损坏元器件，应对辅助电源电容C18、主充电输出电容C19两端的对地电阻进行测量，发现C19两端呈短路现象。
7）拆下共阴极整流管VD9测量，发现其一臂击穿短路。
维修措施：更换损坏的共阴极整流管VD9。
