集成电路又称集成块,在电气原理图中的符号是IC或U。

电动自行车上使用的集成块有三端稳压器、三端可调压器、精密稳压器、运算放大器、电压比较器、门电路脉宽调制电路(PWM)、单片机、时基电路、光耦合器、无刷电动机控制台专用芯片等。

1.常见集成电路的外形与封装

集成电路按外形、封装不同,有圆形封装、扁平封装(表面安装)、双列直插和单列直插封装、软封装,以及大规模集成电路封装等多种,如图2-44所示。

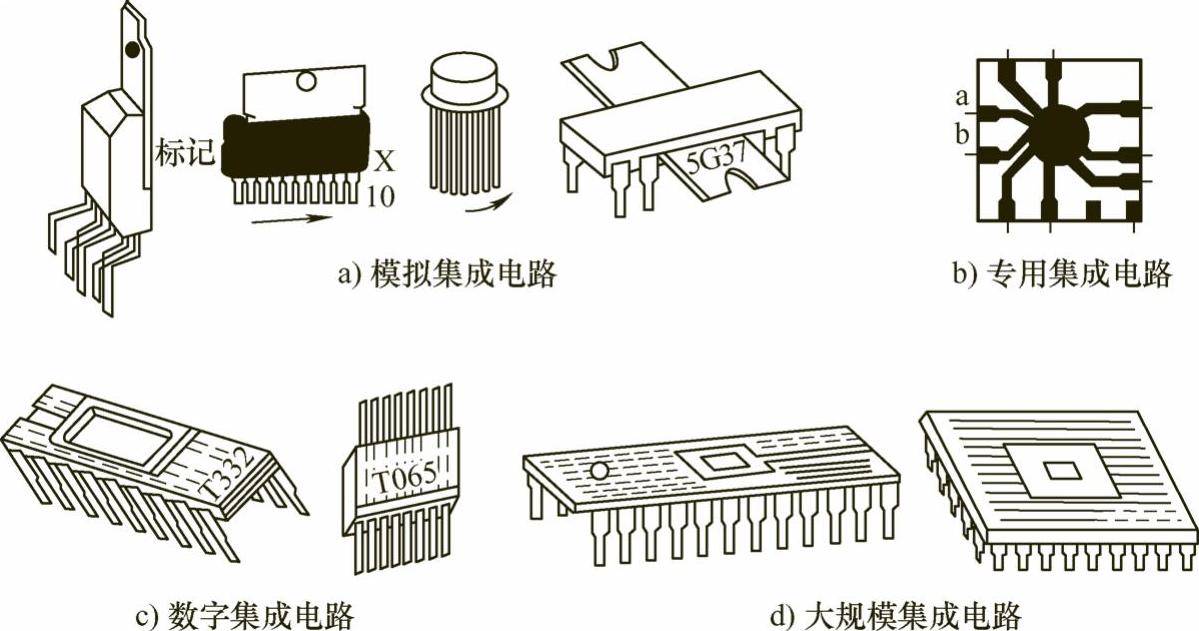

2-44 集成电路外形

TIPS 蓄电池电解液不低于下标线,未有明显的变形、裂纹和漏液等缺陷。

TIPS 打开电源开关,转动调速转把使电动机运行,此时灯光短时间变暗,但电动机运转有力,表明蓄电池良好和电量充足。(www.daowen.com)

其中,双列或单列直插多为塑料外壳,最为通用

2.集成电路的引脚排列与识别

集成电路的引脚数量虽不同,但排列方式仍有一定规律可循。一般总是从外壳顶部看,按逆时针方向编号,如图2-45中箭头所示方向,第1脚位置都有参考标记,如圆形管座以键为参考标记,逆时针数。如是扁平形或双列直插形,无论是陶瓷封装还是塑料封装,一般均有色点或某种标记(如小圆孔或锁口、缺角等),在色点或标记的正面左方,靠近色点的脚或靠近标记的左下角就是第1脚,然后按逆时针方向数下去。图2-46和图2-47所示为各种封装集成电路的常见引脚排列方式。

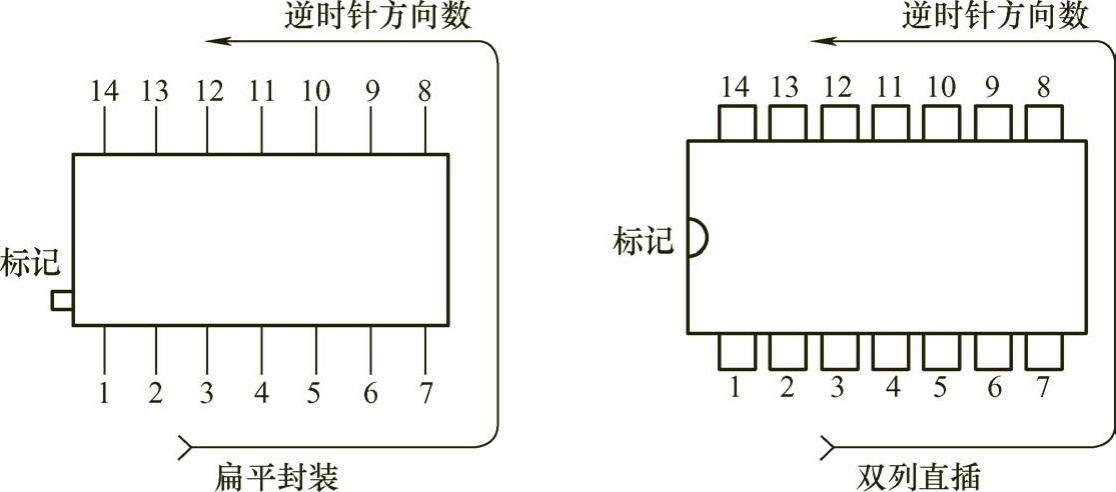

2-45 平和双列直插集成电路引脚的识别

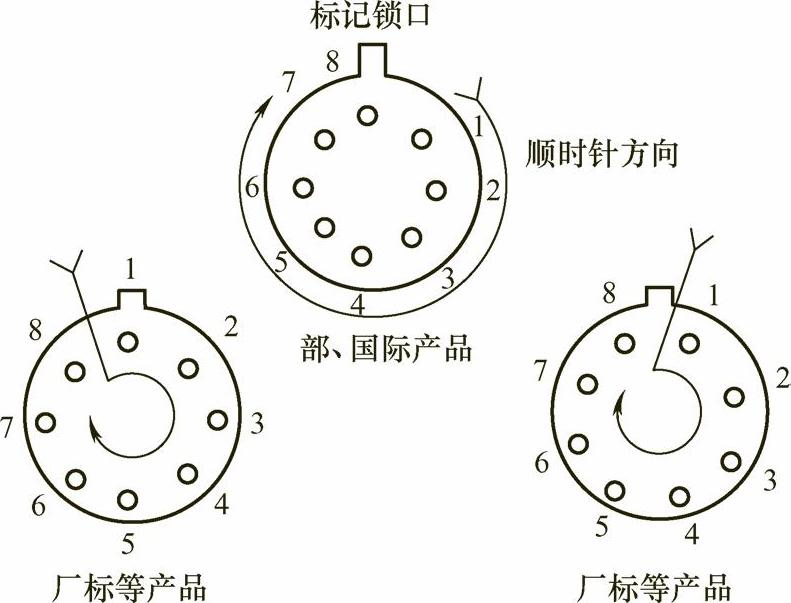

2-46 圆壳封装集成电路引脚的识别(底视)
