1.单向晶闸管的检测

（1）单向晶闸管电极的检测

单向晶闸管的G极与K极之间是一个PN结，所以只有这两个引脚间具有单向导通特性，而其余引脚间的阻值应为无穷大。如图2-37所示，将指针式万用表置于R×1挡，任意测单向晶闸管两个引脚的阻值，测试中出现数十欧阻值时，说明黑表笔接的引脚为G极，红表笔接的是K极，剩下的引脚为A极。

（2）单向晶闸管好坏的检测

选用万用表R×1挡，将指针式万用表的红表笔接K极，用黑表笔瞬间短接A极和G极，随后测A极和K极之间的阻值，如为几十欧，说明晶闸管被触发并可维持导通状态；否则，说明该晶闸管损坏。

2.双向晶闸管的检测

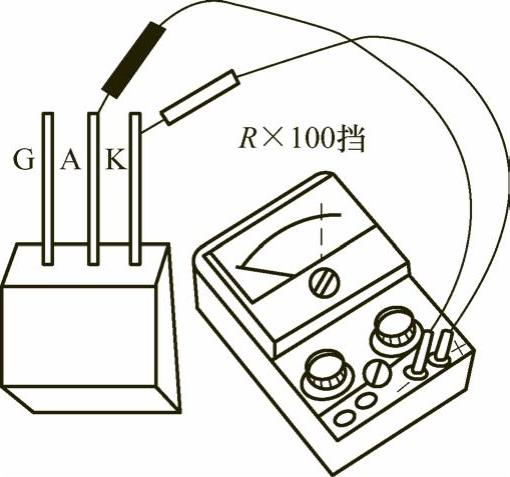

图2-37 单向晶闸管的检测(www.daowen.com)

（1）双向晶闸管电极的检测

如图2-38所示。选用指针式万用表R×10挡，用黑表笔固定接一电极，用红表笔分别去测另两个电极，当测得的两个阻值都是无穷大时，那么黑表笔所接电极就是T2。如测得的阻值不全为无穷大，则应将黑表笔换另一电极再测。判别了电极T2后，用两只表笔测T1和G两极，调换表笔再测一次，比较两次测得的结果，阻值较小的那一次，黑表笔所接电极是T1，红表笔所接电极是G。有的双向晶闸管的T1和G极调换表笔两次测的阻值仅相差几欧姆。如果G与T1间电阻等于零，或T1与T2间电阻不为∞，说明其内部已短路或击穿；如果G与T1之间电阻为∞，则说明其内部已开路。

（2）双向晶闸管好坏的检测

将指针式万用表置于R×10挡，黑表笔接主电极T2，红表笔接T1，即给T2加正向电压，再用短铜线将G与T1短接一下后撤离，如果万用表指针偏转较大，并停留在一固定位置，说明T1与T2间已触发导通；把红、黑表笔调换后再重复上述操作（G与T2短接一下），如果万用表指针发生较大偏转，说明双向触发性能是好的。

图2-38 双向晶闸管的检测
