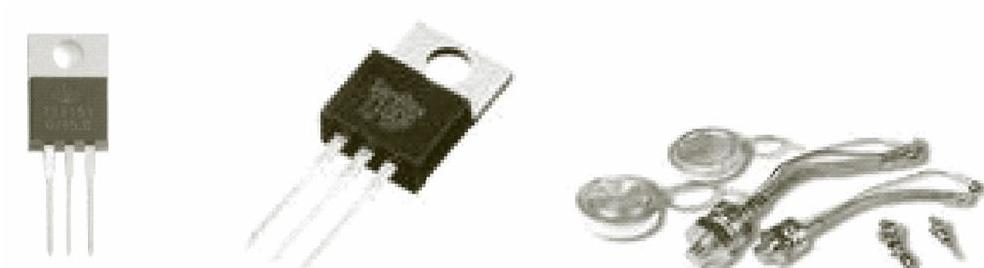

晶闸管主要应用在充电器中，可用作可控直流电源、交流调压开关、无触点继电器及变频、调速等。其外形如图2-34所示。

图2-34 晶闸管外形图

TIPS 选用充电器要注意两个参数：充电电流和额定电压。

充电器的额定电压要大于电池组的额定电压，充电器的充电电流要小于电池能够接受的充电电流值。

TIPS 一般地，充电电流应小于0.18C（C为蓄电池容量），即10～12Ah的电池充电电流小于2A，17～20Ah的电池充电电流一般要小于3.5A。输出电流较小的充电器可以经容量大的电池充电，但充电时间较长；输出电流大的充电器不能用于小容量电池的充电。额定电压高的充电器不能用于额定电压低的电池充电。

TIPS 代换充电器时，圆孔型输出插头的充电器可通用，三孔型的不能通用。

TIPS 代换充电器时要注意电压参数。可通用的充电器如下：

1．36V/10Ah与36V/12Ah通用；

2．36V/17Ah与36V/20Ah通用；

3．48V/10Ah与48V/12Ah通用；

4．48V/17Ah与48V/20Ah通用。(www.daowen.com)

晶闸管有单向晶闸管、双向晶闸管、可关断晶闸管、光控晶闸管等。下面我们重点来了解单向晶闸管和双向晶闸管。

1.单向晶闸管

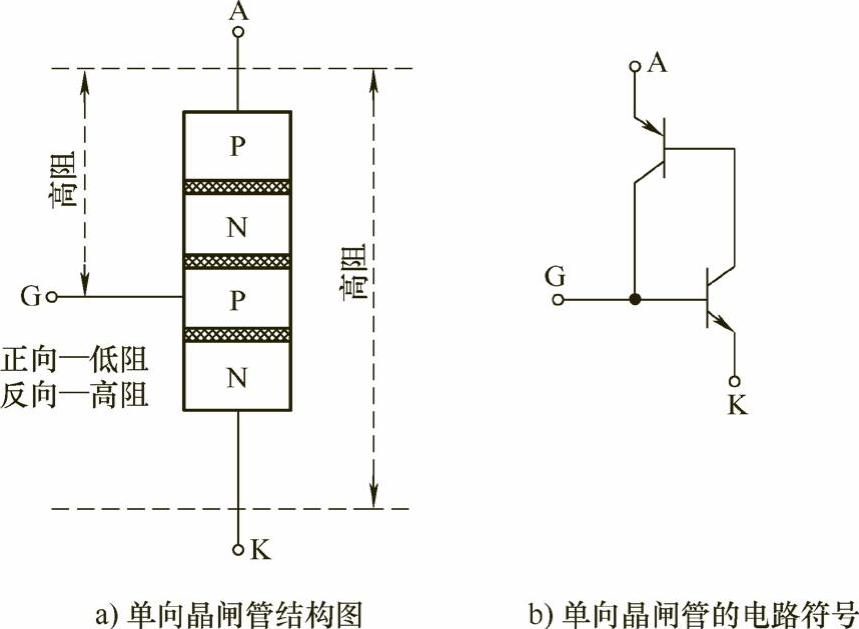

单向晶闸管是由3个PN结构成的四层三端器件，它的结构和电路符号如图2-35所示。

图2-35 单向晶闸管

单向晶闸管的3个引脚功能分别是：G（门极）、A（阳极）、K（阴极）。

2.双向晶闸管

双向晶闸管的结构为两个单向晶闸管反向并联，所以它具有双向导通特性，即只要门极G输入触发电流后，无论T1、T2间的电压方向如何，它都能够导通。

图2-36 双向晶闸管

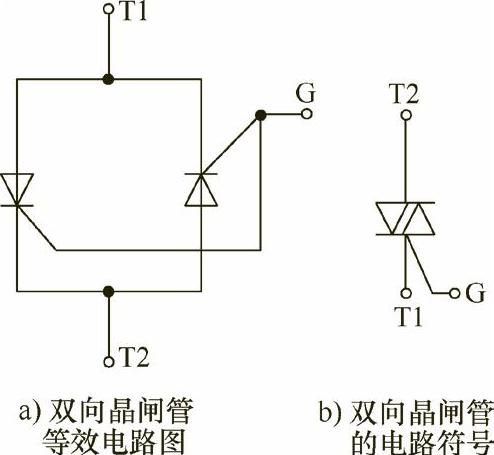

双向晶闸管的等效电路及电路符号如图2-36所示。
