目前,电动自行车中常用的晶体管从电路结构上可分为以下几种:

1.普通晶体管

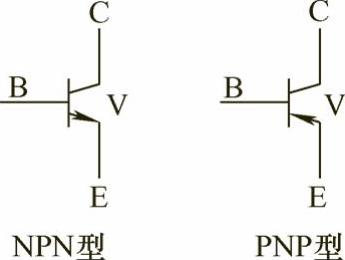

2-22 普通晶体管的电路符号

部分大功率晶体管的外形和双二极管(即两个二极管组成的元件,也为3个引脚)、场效应晶体管极为相似,判断时应注意区分,以免造成误判。

用数字式万用表测量管子基极和发射极PN结的正向压降,硅管的正向压降一般为0.5~0.8V,锗管正向压降一般为0.2~0.4V。

2.带阻晶体管

带阻晶体管是由一个晶体管及1~2个电阻组成的。

带阻晶体管相当于一个开关电路使用,当晶体管饱和导通时IC很大,C-E结压降较小,当晶体管截止时IC很小,C-E结压降较高,约等于供电电压,管中的内置电阻决定管子的饱和深度,基极电阻越小,管子导通程度越强,C-E结压降越低,但该电阻不能太小,否则会影响开关速度。

带阻晶体管外观上与普通晶体管几乎相同,要区分它们只能通过万用表进行测量。(www.daowen.com)

3.光敏晶体管

光敏晶体管的导通信号是光信号。早期的电动自行车采用此类晶体管用于车速调整。光敏晶体管的电路符号如图2-23所示。


2-23 光敏晶体管的电路符号

TIPS 由于飞轮电动机右侧螺柱的结合为正丝,在长期使用的过程中会越来越紧。拆卸时可用一只尖头铁棒冲击飞轮端面的凹槽,飞轴即可拆下。

TIPS 飞轮是一个单方向离合器,正常使用时飞轮外齿顺时针方向转动才能驱动电动机转动,故飞轮安装为正丝。安装时将飞轮旋到电动机右侧盖的螺柱上(一般飞轮的印字朝外),当用手转动飞轴内周阻力较大时旋紧飞轮。

TIPS 电动自行车后视镜会因种种原因从螺纹根部折断,但其他部位又完好无损,这时可以用以下方法修理使用。

TIPS 将后视镜断杆端面锉平,用钻头在断面中心钻一个深10mm的小孔(孔的直径为4~5mm均可)。再找一个和原螺纹相同的螺栓,去掉六角头,然后把一端加工细(如有条件车制一个更好,没有条件时用锉或在砂纸轮机上磨也可),其尺寸、外径与已钻孔相同,长度应比已钻孔深度短1mm,装入已钻的孔内,用电焊焊上,经打磨后,刷上银粉即可使用,如下图所示。
