根据电动自行车中二极管的不同作用，可分为普通二极管、变容二极管、稳压二极管、发光二极管等。

1.普通二极管

普通二极管是利用二极管的单向导电性来工作的，有两个引脚，一般为黑色，在其一端有白色竖条，表示为负极。普通二极管的外形及其电路符号如图2-15所示。

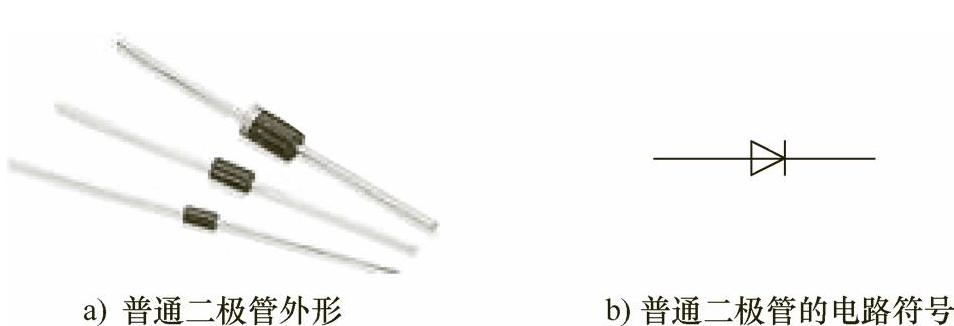

图2-15 普通二极管

2.变容二极管

变容二极管是采用特殊工艺使PN结电容随反向偏压变化比较灵敏的一种特殊二极管。二极管结电容的大小除了与本身结构和工艺有关外，还与外加的反向电压有关。

与普通二极管不同的是，变容二极管需要加反向偏压才能正常工作，即变容二极管的负极接电源的正极，变容二极管的正极接电源的负极。当变容二极管的反向偏压增大时，变容二极管的结电容变小；当变容二极管的反向偏压减小时，变容二极管的结电容增大。

3.稳压二极管

稳压二极管一般简称稳压管，它是利用二极管的反向击穿特性来工作的。在电动自行车电路中，它常常用于充电器、控制器。稳压二极管的外形和普通二极管基本相同，它的电路符号如图2-16所示。(www.daowen.com)

4.发光二极管

发光二极管在电动自行车中主要被用来作蓄电池能量或充电器的指示灯。

发光二极管一般分为红光、绿光、黄光等几种，它有2脚和3脚两种：2脚型发光二极管仅有一个发光管；3脚型发光二极管通常有两个发光颜色不同的发光管。发光二极管的外形及电路符号如图2-17所示。

图2-16 稳压二极管的电路符号

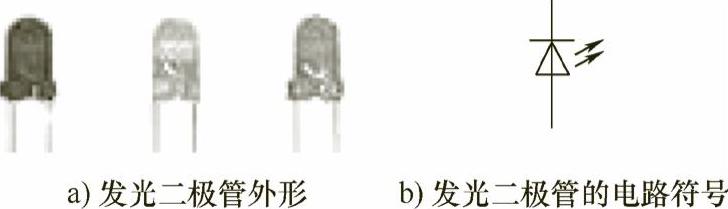

图2-17 发光二极管

发光二极管的工作电流一般为几毫安（mA）至几十毫安，发光二极管的发光强度基本上与发光二极管的正向电流成线性关系。发光二极管只工作在正向偏置状态。正常情况下，发光二极管的正向导通电压在1.5～3V。
