绘制如图7-12所示的基础断面详图。

图7-12

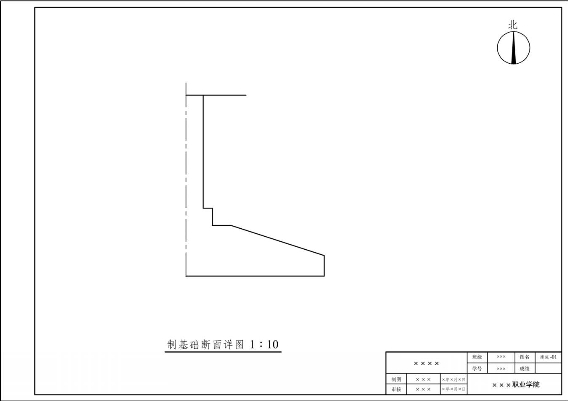

在绘制左右对称的图纸时，可先绘制一半，然后用镜像命令复制出另一半图纸。如图7-13所示，在绘制基础断面详图时，就可以使用镜像命令，可以节省一半绘图工作量。

图7-13

基础断面详图中钢筋绘制方法：

Pline——绘制多段线（PL）多义线；

Pedit——编辑多段线（多段线）（PE）。

Pline多段线的常用参数：

J（合并，选择线）；

W（宽度）0.5，回车。

例1：画粗线

PL回车，指定起点；

W（宽度）0.5，回车。

例2：画钢筋

PL回车，画一段粗线（指定宽度为0.5）；

钢筋弯钩：输入A（圆弧），可屏幕画一段，或指定半径5，再输入L画一段直线，结束。

例3：画箍筋

（1）画矩形；

（2）修改→分解，选矩形，分解矩形；(www.daowen.com)

（3）修改→圆角，R＝3，分别圆角四个角；

（4）输入PE，任选一段线，输入“J”，选矩形框，输入“W”，输入“0.5”；

（5）画两个箍筋的弯钩。工具→草图设置→极轴追踪→增量角45°。

例4：画钢筋断面

绘图→圆环（DONUT）参数：

内径0，外径3

绘图→表格：插入表格数据，如图7-14所示。

图7-14

列：2　　　　　列宽：40

数据行：13　　　行高：1

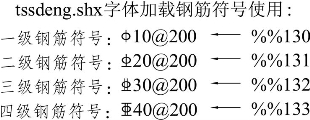

筋符号加载步骤：

（1）找到CAD安装目录，"C：\Program Files\AutoCAD 2007\acad.exe"，拷贝字库tssdeng到该目录下“C：\Program Files\AutoCAD 2007\fonts”目录下；

（2）关闭CAD，重新启动AutoCAD；

（3）格式→文字样式→Standard；

字体名：tssdeng，宽度比例：0.7；

（4）在CAD命令行下，执行REINIT初始化命令。

注：如己重启，则不需执行要此命令。

注：可用单行文字DT命令输入文字。
