建筑CAD制图-图纸幅面规格

时间:2023-08-24 理论教育 版权反馈
【摘要】:图纸幅面及图框尺寸规格,应符合表7-1的规定。A2图纸长边对折得到A3图纸:297×420。A3图标准尺寸如图7-4所示。用LINE命令,绘两条相互垂直的直线。用“偏移”offset命令,分别偏移420,偏移297,绘出两外框。用“圆角”fillet命令,修圆四个内框角。绘制内框①捕捉“自”绘图→矩形。②Shift+鼠标右键→“自”,点左下角,输入@25,5。

建筑CAD制图-图纸幅面规格

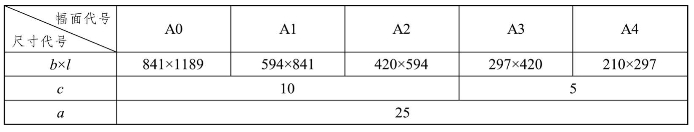

图纸幅面及图框尺寸规格,应符合表7-1的规定。

表7-1

A0图纸:841×1 189。

A0图纸长边对折得到A1图纸:594×841。

A1图纸长边对折得到A2图纸:420×594。

A2图纸长边对折得到A3图纸:297×420。

A3图纸长边对折得到A4图纸:210×297。

A3图是建筑工程中最常用的一种图幅,通过绘制A3图框,可以熟悉《房屋建筑制图统一标准》【GB50001—2010】,同时,在绘图的过程中熟悉AutoCAD常用命令。

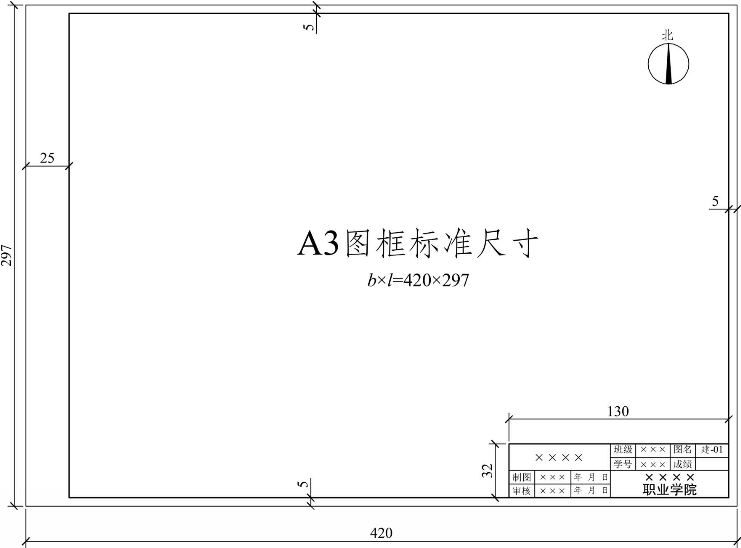

A3图标准尺寸如图7-4所示。

图7-4

绘制方法1

(1)按F8打开“正交”,绘两条相互垂直的直线。

(2)用LINE命令,绘两条相互垂直的直线。

(3)用“偏移”offset命令,分别偏移420,偏移297,绘出两外框。

(4)用“圆角”fillet命令,修圆三个角。(注意:绘图参数r=0)

(5)用“偏移”offset命令,分别偏移5,偏移25,绘出四条内框线。

(6)用“圆角”fillet命令,修圆四个内框角。

绘制方法2

(1)绘图→矩形(rectang)。

(2)鼠标在屏幕上任点上点。

(3)输入@420,297(A3图右上角相对坐标)。(www.daowen.com)

(4)用“偏移”offset命令,分别偏移5,绘出三条内框线。

(5)用“分解”explode命令,分解内框。

(6)用“偏移”offset命令,偏移20,绘出左侧装订线。

(7)用“圆角”fillet命令,修圆左侧装订线的两个内框角。

绘制方法3

用相对坐标(极坐标)。

(1)Line(或输入L)。

(2)@420<0(绘第一条线)。

(3)@297<90(绘第二条线)。

(4)@420<180(绘第三条线)。

(5)C(闭合)(绘制完外框)。

(6)用“偏移”offset命令,分别偏移5,偏移25,绘出四条内框线。

(7)用“圆角”fillet命令,修圆四个内框角。

绘制方法4

使用捕捉“自”方法绘图。

(1)绘制外框

①绘图→矩形(rectang)。

②鼠标在屏幕上任点上点。

③输入@420,297(A3图右上角相对坐标)。

(2)绘制内框

①捕捉“自”绘图→矩形。

②Shift+鼠标右键→“自”,点左下角,输入@25,5。

③Shift+鼠标右键→“自”,点右上角,输入@-5,-5。
