AutoCAD 2019可以生成真实准确的模拟光照效果，包括光线跟踪和折射以及全局照明。在渲染过程中，光线的应用非常重要。光线由强度和颜色两个因素决定。在AutoCAD中，不仅可以使用自然光（环境光），也可以使用点光源、平行光源及聚光灯光源，以照亮物体的特殊区域。

1.光源的基本知识

（1）环境光

环境光并不是来自某一特殊光源，而是从各个方向射来，其强度固定。因此它可作为背景光，并能够直接通过“光源”对话框来调整。

（2）平行光

平行光照射每一目标。它们相互平行，来自同一方向并且强度相同。

（3）点光源

点光源是从某一点发射的光，例如灯泡。

（4）聚光灯

聚光灯光线是圆锥形光源辐射的光线。在侧锥形光线内，光线最亮处即光源点。

（5）默认光源

AutoCAD 2019默认光源来自视点后面的两个平行光源，场景中没有光源时，将使用默

认光源对场景进行着色或渲染。这种是被动适应光源，就是寻找最佳光源投影方向，需要来回移动模型，模型中所有的面均被照亮，以使其可见。在渲染中可控制亮度和对比度，但不需要自己创建或放置光源。如果对此光源投射不理想，可以自定义光源或阳光，当自定义光源或阳光被启用时，默认光源即被禁用。

（6）标准光源流程

添加光源可为场景提供真实外观，可增强场景的清晰度和三维性。标准光源流程相当于AutoCAD 2019之前的版本光源流程。

（7）光度控制光源流程(www.daowen.com)

要更精确地控制光源，可使用光度控制光源照亮模型。光度控制光源使用光度（光能量）值。通过改变光强度和颜色，将光源真实准确地按距离的平方衰减。并且可以将光度特性添加到人工光源和自然光源。

（8）阳光与天光

阳光是一种类似于平行光的特殊光源。不同时期或地域的阳光其强度与颜色不同，因此需要为模型指定地理位置和日期以及当日特定时间段的阳光角度。从而达到可以更改阳

光的强度及其光源颜色的目的，在“阳光与天光模拟”选项中调整其特性。

2.光源的选择

取决于场景是模拟自然照明还是人工照明。自然照明的场景（如阳光或月光）是显著的自然照明。人工照明场景具有多种强度类似的光源（如电灯）。

（1）自然光源

自然光源是来自单一方向的平行光线，其方向和角度根据时间、纬度和季节的变化而变化。如晴天时，日光颜色为浅黄色；多云天气会使日光呈蓝色；而暴风雨天气会使日光呈深灰色；空气中的微粒会使日光呈橙色或褐色，日出和日落时，橙色或红色会比黄色多。

（2）人工光源

由人工方式设置的点光源、聚光灯或平行光照明的称为人工光源。光源是对场景的最后处理，可以使用命令“lightingunits”来创建光源。

使用“特性”选项板更改选定光源的颜色或其他特性。还可以将光源及其特性存储到工具选项板上，以便在同一个图形或其他图形中再次使用。

3.为建筑设置光源

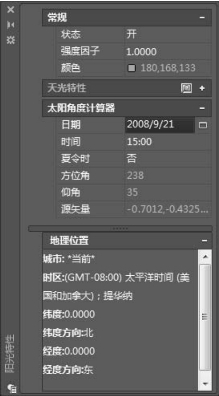

该山地别墅建筑是暴露在自然环境之中的，所以可以直接使用自然光源，执行“视图”→“渲染”→“光源”→“阳光特性”命令，或单击“视图”功能区中的按钮，弹出“阳光特性”设置对话框，如图6-80所示。设置里面的参数，如将该建筑需要的阳光设置为状态：开，强度因子：1.000，阴影：开，时间：15：00。

图6-80　“阳光特性”设置对话框
