下面以“墙基体”的材质创建为例，来介绍AutocAD的材质创建。

执行“视图”→“渲染”→“材质编辑器”命令，或单击“视图”功能区中的按钮，打开“材质编辑器”面板，如图6-69所示。单击“材质编辑器”面板左下角“创建或复制材质”按钮，弹出如图6-70所示的对话框。

图6-69　材质编辑器面板

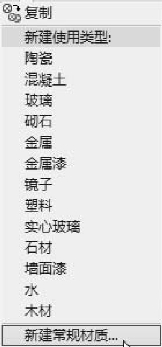

图6-70　“创建或复制材质”对话框

使用材质包括如下步骤：

步骤1　定义材质，包括颜色、反射或亮度，图形中的对象附着材质。

步骤2　在材质编辑器中设置。在“创建或复制材质”下拉列表框中选择“石材”，如图6-71所示。

步骤3　单击“染色”的红框区域，弹出“选择颜色”对话框，颜色设为与材质相似的色彩，如图6-72所示。

颜色：调整材质的主颜色（漫反射）。调整颜色时可以使用“值”，也可以使用“颜色”区域中的控件。

色调、亮度、饱和度：直接调整颜色的HLS（色调、亮度、饱和度）分量。可以输入值，也可以使用滚动条。调整“色调”可改变颜色的灰度；增加“亮度”可通过添加“白色”来提高颜色的亮度；增加“饱和度”可提高颜色的纯净度，饱和度越高，颜色的灰度越低。

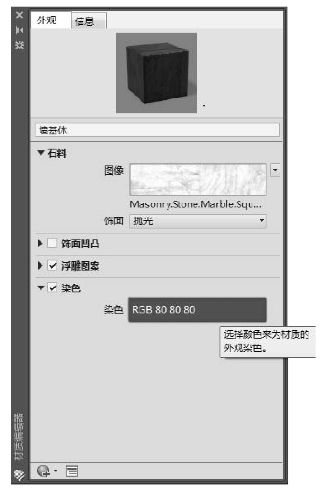

图6-71　材质设置面板

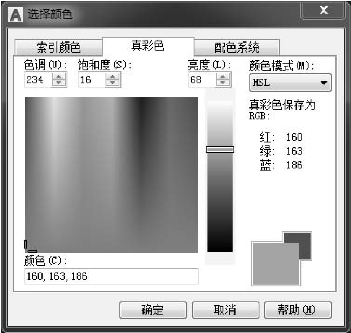

图6-72　“选择颜色”对话框

步骤4　其他设置（如反射率、透明度、自发光等）。

可以采用默认设置。如果需亮度大一些，可设置值高一些。但必须根据材质的性质来确定，墙体具有反光度不大、不透明、折射率小等特点，因而其各项参数值相对较小。

步骤5　在“饰面凹凸”类型栏中选择“抛光花岗岩”，数量可采用默认设置，也可根据材质的性质来确定，如图6-73所示。单击“图像”红色区域，弹出“纹理编辑器”对话框，如图6-74所示。单击“源”红色区域，就可以进入贴图文件夹中选择合适的贴图，如图6-75所示。

(www.daowen.com)

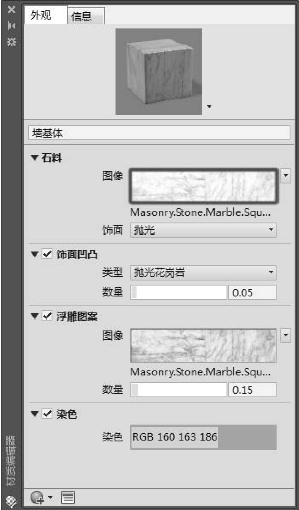

图6-73　材质编辑器

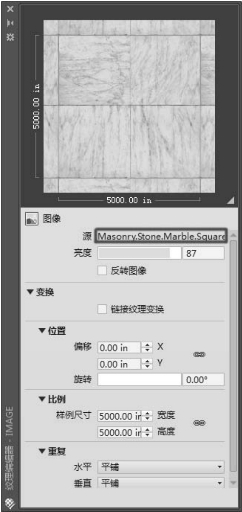

图6-74　纹理编辑器

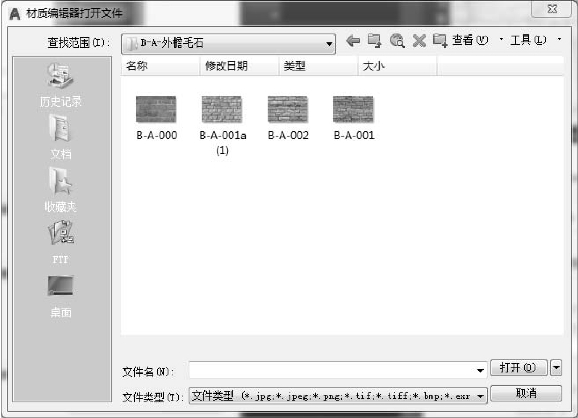

图6-75　“选择图像文件”对话框

点击“打开”按钮选择好材质贴图，此时，材质面板如图6-76所示。在“比例”样例尺寸中设置好材质平铺的适当“宽度”和“高度”数值（这里要根据材质纹理的大小来设置）。

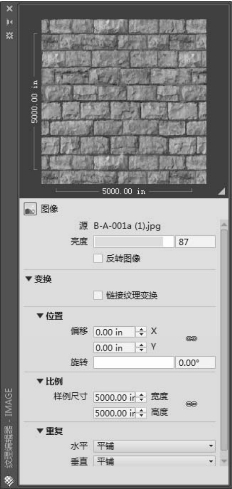

图6-76　“纹理编辑器”对话框

步骤6　给墙面赋予材质。

材质设置完成后，单击“材质编辑器”左下角“打开材质浏览器”对话框，在“文档材质”面板中，拖曳“墙基体”材质，赋予到实体模型上。

步骤7　调整贴图方式。

执行“视图”→“渲染”→“贴图”→“长方体贴图”命令。

命令行内容如下：

命令：MaterialMap

选择选项[长方体（B）/平面（P）/球面（S）/柱面（C）/复制贴图至（Y）/重置贴图（R）]＜长方体＞：B

选择面或对象：找到1个（选择墙基体）

选择面或对象：（按回车键结束选择）

接受贴图或[移动（M）/旋转（R）/重置（T）/切换贴图模式（W）]：（按回车键结束）

这时，前期的材质贴图就完成了，当然，有些材质不一定达到预期效果，为了进行下一部调整，可以先看一看效果。执行“视图”→“渲染”→“渲染”命令，或单击渲染按钮，就可以把真实的材质渲染出来了。
