前面已经讲过用“差集”命令来创建窗户的方法，但是创建起来步骤比较多，并且在窗框造型复杂时就很难达到效果。在此，再介绍另一种相对简便的方法，也就是运用“扫掠”命令。

步骤1　打开“图层特性管理器”，新建一个图层，命名为“门窗”，将该图层设置为当前层，并将视图设置为“左视”状态。

步骤2　绘制窗框截面轮廓线。根据具体尺寸，用“多段线”绘制窗框截面轮廓线，窗户的外框和内框有所不同，如图6-64所示。

图6-64　窗框截面轮廓

步骤3　绘制窗框的路径。按照窗户的尺寸，绘制出窗户的外形轮廓，也就是窗框的路径，如图6-65所示。

注意：外框的路径线要和内框路径先分开，因为截面轮廓不一样。

图6-65　窗框路径

步骤4　运用扫掠创建窗框。先对外框进行扫掠，按“绘图”→“建模”→“扫掠”步骤来执行“扫掠”命令，或单击“实体”功能区中的“扫掠”按钮。

命令行内容如下：

命令：SWEEP

当前线框密度：ISOLINES＝4，闭合轮廓创建模式＝实体

选择要扫掠的对象或[模式（MO）]：MO闭合轮廓创建模式[实体（SO）/曲面（SO）]（实体）：SO(www.daowen.com)

选择要扫掠的对象[模式（MO）]：找到1个（选择绘制好的外框截面轮廓线）

选择要扫掠的对象[模式（MO）]：（按回车键，完成扫掠对象选择）

选择扫掠路径或[对齐（A）／基点（B）／比例（S）／扭曲（T）]：（选择绘制好的外框路径，按回车键完成）

用同样的方法对内框进行扫掠，效果如图6-66所示。

图6-66　创建好的窗框

步骤5　绘制玻璃。

用“多段线”捕捉窗户外框内侧绘制出玻璃的轮廓线，然后执行“拉伸”命令，拉伸高度为20 mm，调整好位置，窗户就完全创建好了，效果如图6-67所示。

图6-67　创建好玻璃的窗户

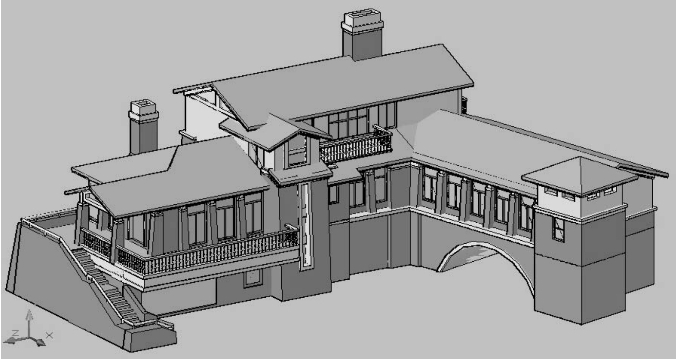

步骤6　因为本别墅的窗户有很多种规格，相同的可以复制已经创建好的窗户，不相同的可以运用同样的方法重新创建，最后将所有的窗户移至建筑中相应的窗洞中，整幢别墅的模型也就创建完成了，效果如图6-68所示。

图6-68　创建好的建筑模型效果
