1.创建烟囱

步骤1　打开“图层特性管理器”，新建一个图层，命名为“烟囱”，将该图层设置为当前层，并将视图设置为“左视”状态。

步骤2　根据具体尺寸，用“多段线”绘制出烟囱侧面轮廓线，然后执行“拉伸”命令，将烟囱的基本形状拉伸出来，效果如图6-57所示。

步骤3　分别创建三个不同尺寸的长方体，堆积成烟囱顶部的装饰线，效果如图6-58所示。

步骤4　为了使烟囱更形象，还要创建出烟囱洞口。运用布尔运算的“差集”命令，在最上方的长方体中央剪切掉一个小长方体，就形成了烟囱洞口，效果如图6-59所示。

图6-57　拉伸烟囱形体

图6-58　创建烟囱装饰线

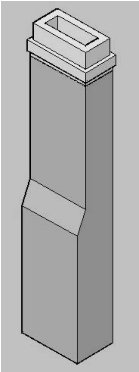

图6-59　创建烟囱洞口

2.创建墙、窗装饰线条

到此为止，整个建筑的基本体已经创建完毕，下面要绘制的是墙体上与窗户四周的装饰线条。(www.daowen.com)

创建这些装饰线条比较简单，根据装饰线条的复杂程度，可以通过选择前面讲解过的一些方法完成。下面以一个较复杂的露台外檐装饰线条为例，来讲解装饰线的绘制方法。根据檐口形状，运用“扫掠”功能，就可以很快捷地达到效果。

步骤1　绘制外檐截面轮廓线。将视图设置为“左视”状态。根据这个装饰外檐的具体尺寸，用“多段线”绘制出其截面轮廓线，如图6-60所示。

图6-60　绘制截面轮廓线

步骤2　绘制外檐路径。将视图设置为“俯视”状态，根据具体尺寸或利用捕捉功能绘制出露台外檐的路径，如图6-61所示。

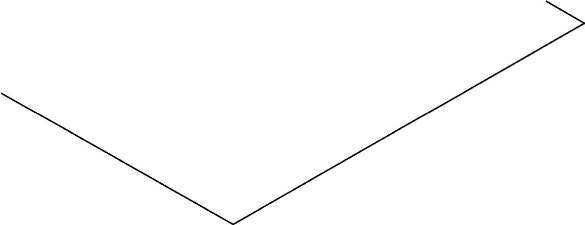

图6-61　绘制外檐路径

步骤3　扫掠外檐效果。执行“扫掠”命令，就可以扫掠出外檐的形状，效果如图6-62所示。

图6-62　扫掠外檐效果

步骤4　将所有的墙、窗装饰线条绘制完成后，一一移至建筑中相应的位置，效果如图6-63所示。

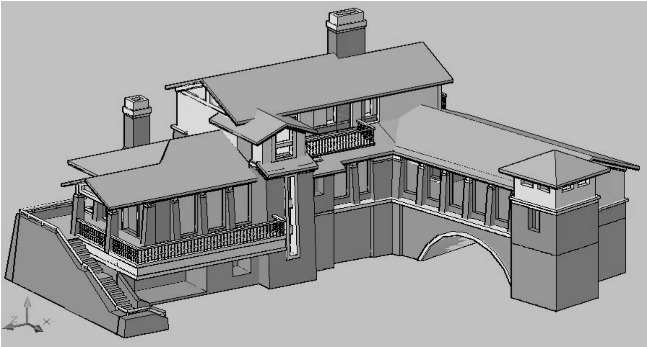

图6-63　绘制好烟囱和装饰线条的建筑效果
