1.创建阳台楼板

步骤1　打开“图层特性管理器”，新建一个图层，命名为“阳台”，将该图层设置为当前层，并将视图设置为“俯视”状态。

步骤2　根据具体尺寸，绘制三个长方体组成阳台楼板，效果如图6-49所示。

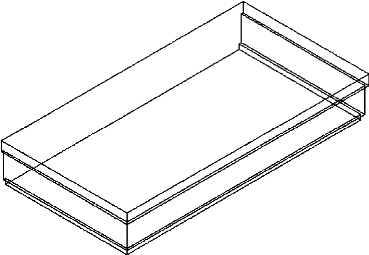

图6-49　绘制完成的阳台楼板

2.创建阳台栏杆

步骤1　将视图设置为“左视”状态。执行“绘图”→“样条曲线”命令，或单击绘图工具栏中的“样条曲线”按钮，绘制栏杆外形样条线，如图6-50所示。

图6-50　绘制栏杆外形样条线

步骤2　执行“绘图”→“建模”→“旋转”命令，或单击“曲面”功能区中的“旋转”按钮。

命令行内容如下：

命令：REVOLVE

当前线框密度：ISOLINES＝4，闭合轮廓创建模式＝实体

选择要旋转的对象或[模式（MO）]：MO闭合轮廓创建模式[实体（SO）/曲面（SO）]（实体）：SO

选择要旋转的对象[模式（MO）]：找到1个（选择绘制好的栏杆外形样条线）

选择要旋转的对象[模式（MO）]：（按回车键，完成选择）

指定轴起点或根据以下选项之一定义轴[对象（O）/X/Y/Z]＜对象＞：（捕捉轴线的起点）

指定轴端点：（捕捉轴线的端点，绘制出旋转轴线，如图6-51）

指定旋转角度或[起点角度（ST）/反转（R）/表达式（EX）]＜360＞：360（输入旋转角度后，按回车键，完成旋转）(www.daowen.com)

旋转后效果如图6-52所示。

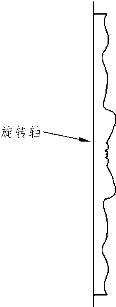

图6-51　栏杆外形样条线与旋转轴线

图6-52　旋转后的栏杆效果

步骤3　执行“修改”→“阵列”命令，或单击“修改”工具栏中的“阵列”按钮。打开“阵列”对话框，如图6-53所示。在对话框中设置好各参数，将栏杆的数量和位置创建好，效果如图6-54所示。

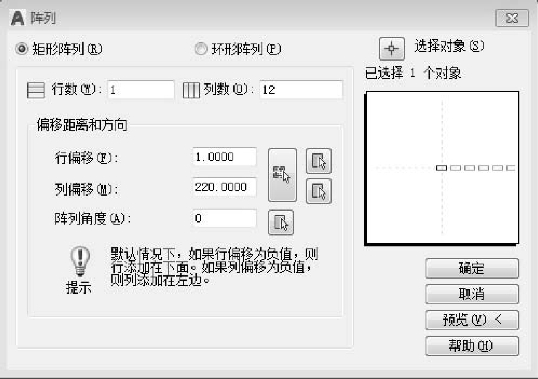

图6-53　“阵列”对话框

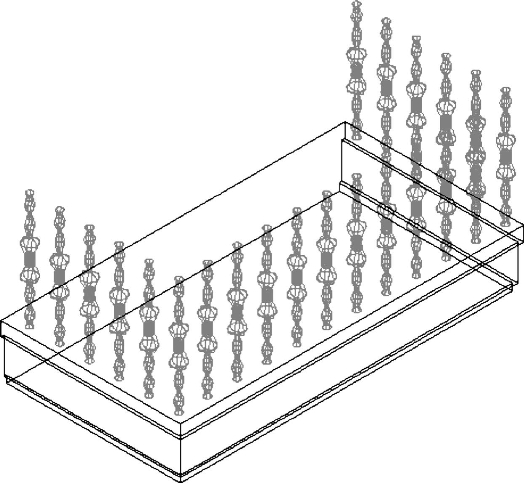

图6-54　“阵列”后的栏杆

3.创建阳台扶手

将视图设置为“俯视”状态。先绘制好扶手是俯视轮廓，然后通过“拉伸”功能，将扶手创建好，并将其移至栏杆上方相应位置，自此，整个阳台就创建好了，效果如图6-55所示。

图6-55　创建好的阳台

4.将创建好的阳台、露台移至建筑中相应的位置

用同样的方法创建出其他阳台，同样也可以将一层露台创建出来，并把创建好的阳台、露台移至建筑中相应的位置，效果如图6-56所示。

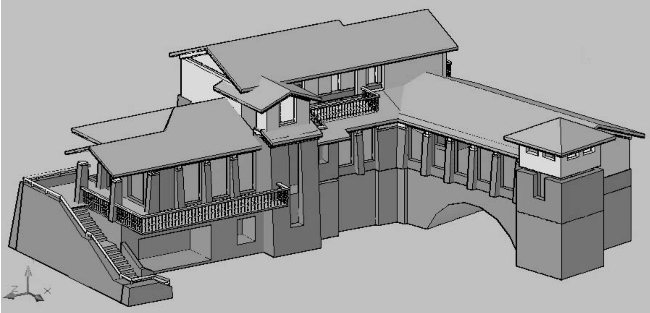

图6-56　将创建好的阳台、露台移至建筑中相应的位置
