别墅有室内外两种楼梯,因为室内的楼梯看不到,所以就不必要绘制了,这里只需要绘制室外楼梯,其绘制方法是:多段线绘制轮廓线→拉伸→差集。

1.创建楼梯踏步

步骤1 打开“图层特性管理器”,新建一个图层,命名为“楼梯层”,将该图层设置为当前层,并将视图设置为“左视”状态,打开“左立面图”层。

步骤2 绘制轮廓。执行“多段线”命令,利用捕捉功能,绘制好楼梯侧面轮廓,得到一个封闭墙体多段线,如图6-42所示。

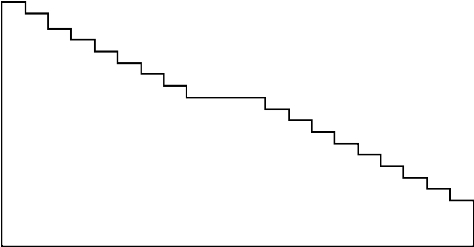

图6-42 绘制楼梯侧面轮廓

步骤3 面域处理,将墙体轮廓线进行面域处理。

步骤4 拉伸。执行“绘图”→“建模”→“拉伸”命令,将封闭的楼梯轮廓线进行拉伸,效果如图6-43所示。

步骤5 采用同样的方法创建出另一跑踏步。

图6-43 拉伸楼梯

2.创建楼梯外墙

步骤1 将视图设置为“俯视”状态,用上面的方法绘制外墙俯视轮廓,然后拉伸,如图6-44所示。

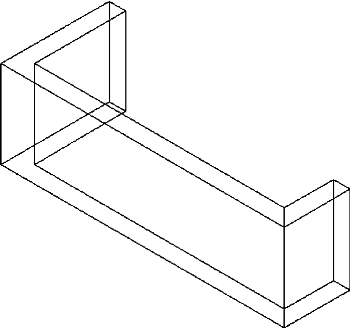

图6-44 拉伸得到的楼梯外墙

步骤2 执行“修改”→“实体编辑”→“倾斜面”命令,或单击“实体”功能区的“倾斜面”按钮。将墙的外侧向内倾斜。

步骤3 执行“修改”→“实体编辑”→“差集”命令,将外墙不需要的部分切除,完成楼梯外墙的绘制,效果如图6-45所示。

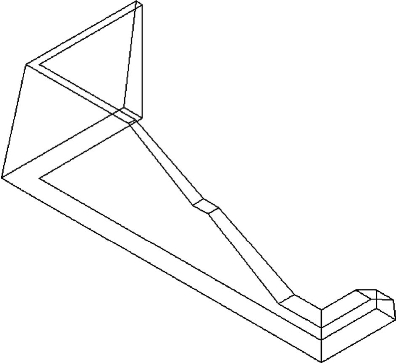

图6-45 创建完成的楼梯外墙

3.创建楼梯扶手

(1)绘制扶手截面轮廓

将视图设置为“左视”状态,单击绘图工具栏中的“圆”按钮,绘制一个半径为50 mm的圆。

(2)绘制扶手路径

楼梯的扶手并不是在一同个平面内,所以其路径也不在同一个平面内。在绘制这个路径的时候要注意在各个视图切换中完成,绘制步骤如下:

步骤1 用“多段线”命令在相应的视图里绘制出各段路径(本路径先分三段绘制)。

步骤2 将视图设置为“西南等轴侧”状态,利用捕捉方式,使三段路径首尾相接,如图6-46所示。(www.daowen.com)

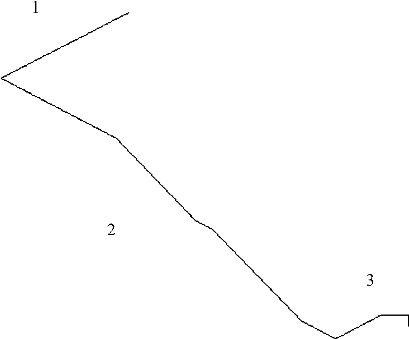

图6-46 绘制扶手路径

步骤3 以上绘制的路径无法连接合并,所以只是作为后面绘制路径的辅助线,要绘制出完整的三维路径,要运用“三维多段线”来绘制。执行“绘图”→“三维多段线(3)”命令,或在命令行中输入“3dpoly”。

命令行内容如下:

命令:3dpoly

指定多段线的起点:(捕捉辅助路径的起点)

指定直线的端点或[放弃(U)]:(捕捉辅助路径的第二点)

指定直线的端点或[放弃(U)]:(捕捉辅助路径的第三点)

指定直线的端点或[闭合(C)/放弃(U)]:(捕捉辅助路径的第四点)

指定直线的端点或[闭合(C)/放弃(U)]:(继续捕捉路径上是转折点,直至端点)

指定直线的端点或[闭合(C)/放弃(U)]:(按回车键,完成绘制)

步骤4 执行“绘图”/“建模”/“扫掠”命令来执行“扫掠”命令,或单击“实体”中的“扫掠”按钮

命令行内容如下:

命令:SWEEP

当前线框密度:ISOLINES=4,闭合轮廓创建模式=实体

选择要扫掠的对象或[模式(MO)]:MO闭合轮廓创建模式[实体(SO)/曲面(SO)](实体):SO

选择要扫掠的对象或[模式(MO)]:找到1个(选择绘制好圆)

选择要扫掠的对象或[模式(MO)]:(按回车键,完成扫掠对象选择)

选择扫掠路径或[对齐(A)/基点(B)/比例(S)/扭曲(T)]:(选择绘制好的扶手路径,按回车键完成,效果如图6-47所示)

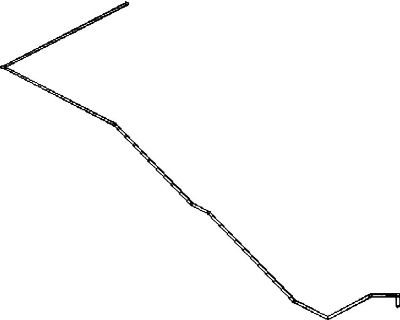

图6-47 扫掠得到的扶手

步骤5 用“圆柱体”绘制出一个扶手的支杆,然后复制到相应的位置。

步骤6 将扶手移至楼梯外墙上,再将整个楼梯移至“墙基体”上的相应位置,效果如图6-48所示。

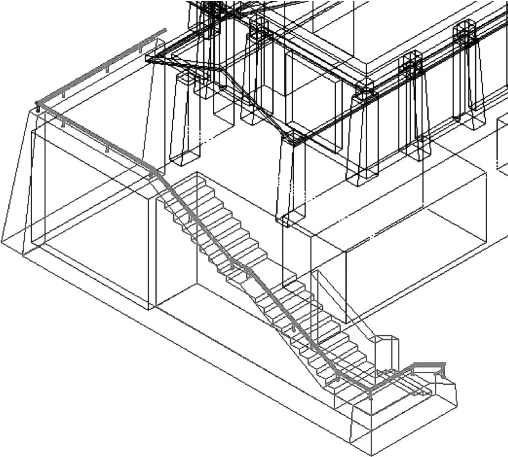

图6-48 绘制好的楼梯
