本别墅的一层外墙有两种，一种是垂直的普通墙，一种是倾斜的特殊装饰墙，又因为这一层墙体的有些部分分成上下两种材质，而且厚度不同，所以这些墙面都要分开绘制，但最基本的步骤还是：多段线绘制轮廓线→面域拉伸→差集。下面进行详细的讲解。

1.绘制垂直墙体

步骤1　打开“图层特性管理器”，新建一个图层，命名为“一层墙体”，并关闭“墙基体”层，以免给后面绘图造成干扰。将该图层设置为当前层，并将视图设置为“俯视”状态。

步骤2　绘制轮廓。执行“多段线”命令，利用捕捉功能，沿着绘制好的一层平面图绘制轮廓，绕外墙一圈，得到一个封闭墙体多段线，如图6-16所示。

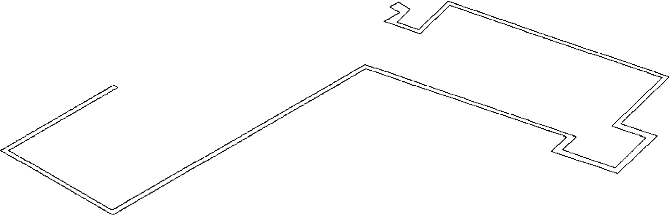

图6-16　绘制墙体轮廓线

步骤3　面域处理。单击“绘图”工具栏中的按钮，或选择“绘图”→“面域”命令。将墙体轮廓线进行面域处理。

步骤4　拉伸。执行“绘图”→“建模”→“拉伸”命令，将封闭的墙体轮廓线进行拉伸。

命令行内容如下：

命令：EXTRUDE（启动“拉伸”命令）

当前线框密度：IS0LINES＝4，闭合轮廓创建模式＝实体

选择要拉伸的对象或[模式（MO）]：MO闭合轮廓创建模式[实体（SO）/曲面（SU）]（实体）：SO

选择要拉伸的对象：找到1个（选择面域对象）

选择要拉伸的对象或[模式MO]：

指定拉伸的高度或[方向（D）／路径（P）／倾斜角（T）]＜150.0000＞：2770（输入拉伸高度）

拉伸后效果如图6-17所示。

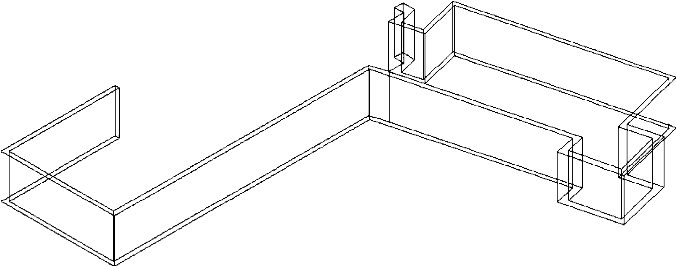

图6-17　拉伸墙体

步骤5　创建门、窗洞。与创建车库门洞一样，先按照各门、窗具体尺寸绘制出门、窗剪切体，然后将其移至墙体中各自的位置，执行“修改”→“实体编辑”→“差集”命令。创建好了的门、窗洞效果如图6-18所示。

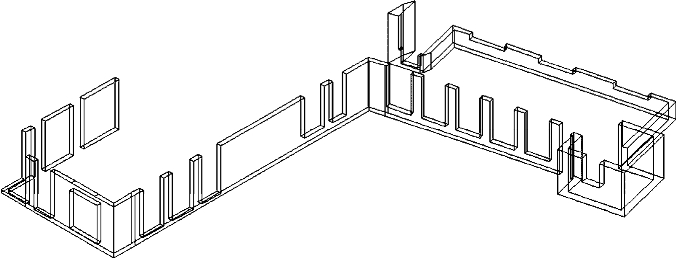

图6-18　创建完成的门、窗洞

2.绘制倾斜墙体

此处以窗间的斜柱为例进行讲解。

步骤1　执行“绘图”→“建模”→“长方体”命令，创建一个400mm×700mm×2 300mm的长方体，如图6-19所示。

步骤2　执行“修改”→“实体编辑”→“倾斜面”命令，或单击“实体”功能区中的“倾斜面”按钮。

命令行内容如下：

命令：SOLIDEDIT

实体编辑自动检查：SOLIDCHECK＝1

输入实体编辑选项[面（F）／边（E）／体（B）／放弃（U）／退出（X）]＜退出＞：FACE

输入面编辑选项[拉伸（E）／移动（M）／旋转（R）／偏移（O）／倾斜（T）／删除（D）／复制（C）／颜色（L）／材质（A）／放弃（U）／退出（X）]＜退出＞：TAPER

选择面或[放弃（U）／删除CR）]：找到一个面。（选择需要倾斜的面，如图6-20所示）

选择面或[放弃（U）／删除（R）／全部（ALL）]：（按回车键，完成选择）

指定基点：（拾取基点，如图6-21所示）

指定沿倾斜轴的另一个点：（拾取倾斜轴的另外一个点）

指定倾斜角度：5（输入倾斜角度）(www.daowen.com)

已开始实体校验。

输入面编辑选项[拉伸（E）/移动（M）/旋转（R）/偏移（O）/倾斜（T）/删除（D）/

复制（C）/颜色（L）/材质（A）/放弃（U）/退出（X）]（退出）：（按回车键，完成操作）

实体编辑自动检查：SOLIDCHECK＝1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]：（按回车键，完成操作）

倾斜后效果如图6-22所示。

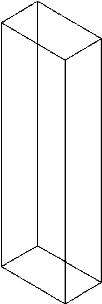

图6-19　创建长方体

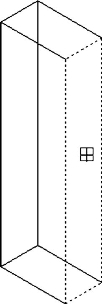

图6-20　选择一个面

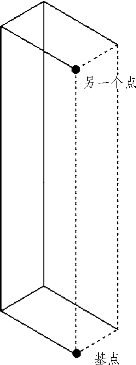

图6-21　拾取两点

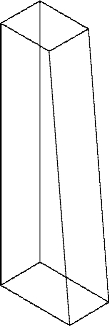

图6-22　倾斜效果

步骤3　创建柱体上方的装饰体，执行“长方体”命令，按尺寸绘制出柱体上方的装饰体，效果如图6-23所示。

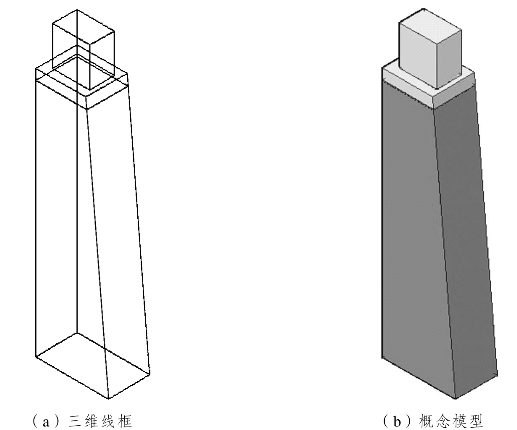

图6-23　创建装饰体

步骤4　执行“修改” →“复制”命令，或单击“修改”工具栏中的按钮。

命令行内容如下：

命令：COPY

选择对象：（选择整个柱体）

选择对象：（按回车键，完成对象选择）

当前设置：复制模式＝多个

指定基点或[位移（D）／模式（O）]＜位移＞：（指定柱体上的一个角点）

指定第二个点或[阵列（A）]＜使用第一个点作为位移＞：（利用捕捉方式捕捉到柱体的具体位置）

指定第二个点或[阵列（A）/退出（E）／放弃（U）]＜退出＞：（对对象进行多次复制）

指定第二个点或[阵列（A）/退出（E）／放弃（U）]＜退出＞：（按回车键，完成复制）

注意：由于是在三维空间里面，特别是在线体比较多的情况下，捕捉到点虽然在二维视图里是在同一平面内，可实际上在三维视图内就会出现不在同一个平面的情况，这时就要再通过其他方式来避免这种情况的发生，主要方法有两种：①关闭所有后面绘制的图层，只打开先前绘制好的一层平面图层，这样捕捉到的点也可以保证在这个平面图上，不会跑到其他空间里。②如果已经出现这种情况了，先通过变换视图（俯视、左视、前视等），确定好在哪个视图平面内发生偏移，然后用“线性标注”工具测量出与目标位置发生偏移的距离，然后再执行“移动”工具，指定移动方向，输入位移数值，就可以将其准确的移至目标位置。

步骤5　运用同样的方法绘制出其他倾斜墙体，并且创建出门、窗洞，效果如图6-24所示。

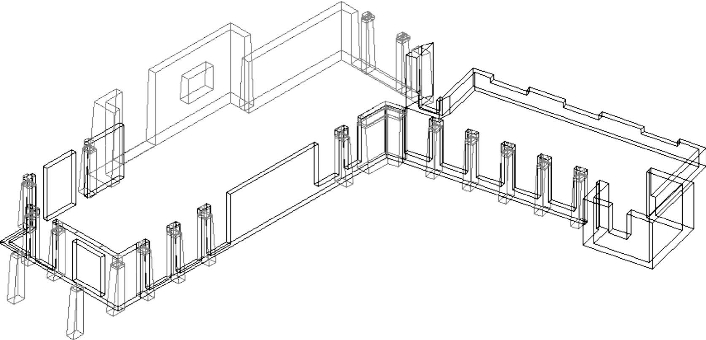

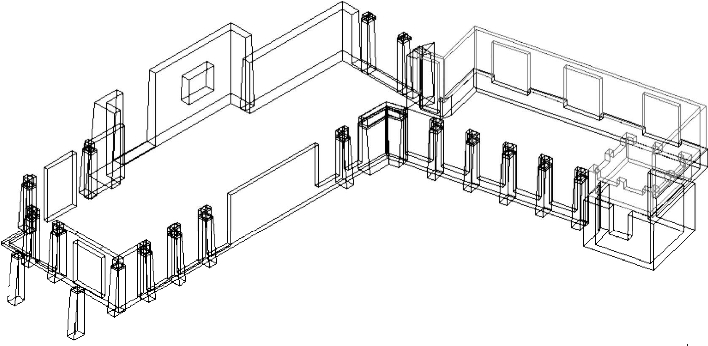

图6-24　复制斜柱和创建其他斜墙

步骤6　绘制上部分墙体，上部分墙厚只有180 mm，所以可以在绘制墙体轮廓的时候可以在原来墙体（厚240 mm）轮廓的基础上向内偏移60 mm而得到，而后的步骤与绘制原来的墙体一样。绘制效果如图6-25所示。

图6-25　创建上部墙体
