绘制三维外墙的方法较多，由于本别墅造型复杂，所以模型创建要通过多种方法来完成。下面通过设置标高和使用“多段线”命令的方法创建墙基层。

1.新建图层

打开“图层特性管理器”，新建一个图层，命名为“墙基层”，将该图层设置为当前层。执行“视图”→“三维视图”→“俯视”，将视图设置为“俯视”状态。

2.绘制轮廓

执行“多段线”命令，利用捕捉功能，沿着图6-3轮廓，绕外墙一圈，得到一个外轮廓封闭图形。

3.面域处理

实体拉伸必须是封闭的整体，因此对图形还需要进行面域处理。单击“绘图”工具栏中的按钮，或选择“绘图”→“面域”命令。

命令行内容如下。

命令：REGION（启动“面域”命令）

选择对象：指定对角点：找到10个（选择绘制好的轮廓多段线）

选择对象：（按回车键）

已提取1个环。

已创建1个面域。

4.拉　伸

执行“绘图”→“建模”→“拉伸”命令，将封闭的轮廓线进行拉伸，命令行内容如下：

命令：EXTRUDE（启动“拉伸”命令）

当前线框密度：ISOLINES＝4，闭合轮廓创建模式＝实体

选择要拉伸的对象或[模式（MO）]：MO闭合轮廓创建模式[实体（SO）/曲面（SU）]（实体）：SO

选择要拉伸的对象：找到1个（选择面域对象）

选择要拉伸的对象或[模式MO]：

指定拉伸的高度或[方向（D）／路径（P）／倾斜角（T）/表达式（E）]＜150.0000＞：3300（输入拉伸高度）

选择“视图”→“三维视图”→“西南等轴测视图”命令，拉伸后的效果如图6-5所示。

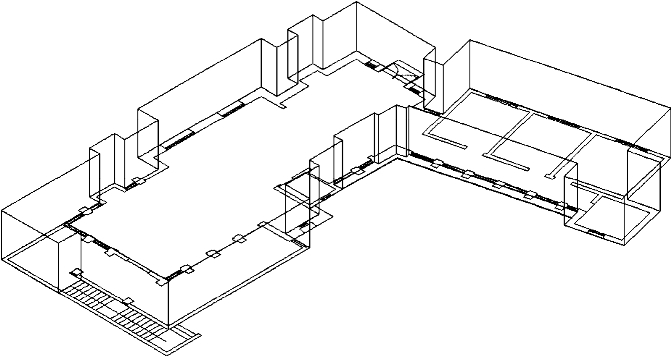

图6-5　拉伸后的墙基

5.创建车库

可运用“布尔运算”功能中的“差集”功能来实现。利用“长方体”命令来绘制车库门洞长方体。然后将其移到墙基体中车库所在位置，除去门洞长方体即可。操作步骤如下：

步骤1　按照立面图上的准确尺寸绘制车库门洞剪切体（在“差集”中的减除体），执行“绘图”→“建模”→“长方体”命令。

命令行内容如下：

命令：BOX

指定第一个角点或[中心（C）]：（在绘图区任意拾取一点）

指定其他角点或[立方体（C）／长度（L）]：@4800，5000（输入底面另一个角点的坐标）

指定高度或[两点（2P）]＜-5520.000＞：2100（输入长方体高度）

步骤2　执行“移动”命令，将该长方体准确移至墙基体中车库所在位置，如图6-6所示。

步骤3　执行“修改”→“实体编辑”→“差集”命令。

命令行内容如下：

命令：SUBTRACT选择要从中减去的实体、曲面和面域...

选择对象：找到1个（选择墙基体）

选择对象：（按回车键，完成选择）

选择要减去的实体、曲面和面域…

选择对象：找到1个（选择门洞长方体）(www.daowen.com)

选择对象：（按回车键，完成选择，效果如图6-7所示）

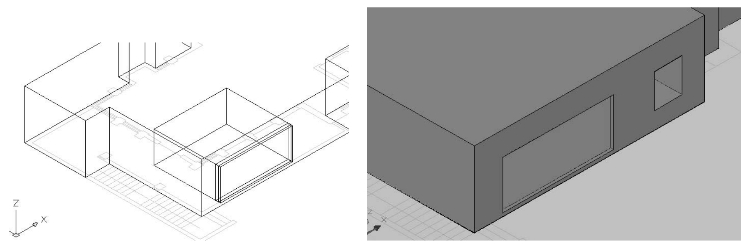

图6-6　将长方体移至墙基体中

图6-7　创建好的车库门洞效果

步骤4　创建车库门。

按照立面图上的尺寸绘制车库门外形，由于整扇门都是一种材质，其具体的装饰纹样

可以利用贴图来完成，所以这里只要创建一个门的形状体即可，下面绘制一个4 800 mm×2 100 mm×200 mm长方体放到门的实际位置，如图6-8所示。

图6-8　创建好的车库门

6.创建车库窗户

步骤1　创建窗洞。应用“布尔运算”的方法创建好窗洞，如图6-9所示。

图6-9　创建窗洞

步骤2　创建窗框。将视图设置为前视状态。按照立面图中窗户的尺寸，用“长方体”命令绘制好窗的大体外轮廓，其尺寸为1 500mm×1 200mm×80mm，如图6-10所示。然后再创建一个尺寸为1 200mm×900mm×80mm的长方体，移至绘制好的外轮廓长方体中央，再执行“修改”→“实体编辑”→“差集”命令，得到了窗框，效果如图6-11所示。

图6-10　创建窗的外轮廓

图6-11　创建完成的窗的外轮廓

步骤3　创建玻璃。用“长方体”命令绘制一个尺寸为1 200 mm×900 mm×30 mm的长方体，将其移至窗框中央，便创建好了窗户的玻璃，效果如图6-12所示。图6-13为窗户的三维概念模型图。

图6-12　窗户三维线框

图6-13　窗户三维概念模型

步骤4　将创建好的窗户移至创建好的墙基窗洞处，效果如图6-14所示。

图6-14　创建好的窗户

7.创建拱形桥

步骤1　创建圆柱体。

执行“绘图”→“建模”→“圆柱体”命令。

命令行内容如下：

命令：CYLINDER

指定底面的中心点或[三点（3P）／两点（2P）／切点、切点、半径（T）／椭圆（E）]：

（在绘图区内任意拾取一点）

指定底面半径或[直径（D）]＜83.6220＞：3980（输入半径值3 980mm）

指定高度或[两点（2P）／轴端点（A）]＜53.6092＞：8000（输入圆柱体的高度值8 000mm）

步骤2　创建桥洞。

根据立面图中的具体尺寸，将创建好的圆柱体移至桥洞所在位置，执行“修改”→“实体编辑”→“差集”命令，在墙基体中除去圆柱体，即得到了桥洞，效果如图6-15所示。此时，墙基体就暂时创建完成。

图6-15　创建好的拱形桥
