由于该图主要是表达构件细部连接的图，也可称为节点详图。下面讲解楼梯节点详图的绘制方法，步骤如下：

步骤1　绘制踏步。

（1）执行“矩形”和“直线”命令，绘制出踏步各层的轮廓线，效果如图5-27所示。

（2）执行“图案填充”命令，将“钢筋混凝土层”和“抹灰层”进行图案填充。填充完后将不需要的轮廓线删除，效果如图5-28所示。

图5-27　绘制踏步轮廓线

图5-28　图案填充

步骤2　绘制栏杆底部的构件。

（1）执行“直线”命令，绘制栏杆底部的构件，包括“预埋件”和“法兰”，如图5-29所示。

（2）按照视图规律，有些地方为不可视部分，所以要将其去除。执行“修剪”命令，将不可见部分修剪去除，如图5-30所示。

图5-29　绘制栏杆底部构件

图5-30　修剪不可见部分

步骤3　绘制栏杆部分。

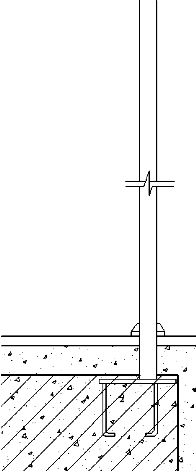

执行“延伸”命令，将栏杆延伸到规定长度。由于此图要放大很多倍，所以栏杆就显得比较长，也就很占地方，在此就将栏杆中间的相同部分省去，并用“折断线”将其隔开，效果如图5-31所示。

图5-31　绘制栏杆部分

步骤4　绘制扶手。

（1）根据扶手的形状和尺寸，执行“多段线”命令，绘制出扶手截面的初步外轮廓，如图5-32所示。

图5-32　绘制扶手截面外轮廓

（2）执行“修改”→“圆角”命令，或单击“修改”工具栏中的“圆角”按钮，将扶手截面的外轮廓进行倒圆角。

命令行内容如下：

命令：FILLET

当前设置：模式＝修剪，半径＝0.0000

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：R指定圆角半径＜0.0000＞：50（输入字母R，进行半径设置，按回车键确定后输入50）

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：（选择一条边）(www.daowen.com)

选择第二个对象，或按住Shift键选择对象以应用角点或[半径（R）]：（选择与其相连的另一条边）

倒圆角后的效果如图5-33所示。

图5-33　倒圆角后的效果

（3）执行“图案填充”命令，对扶手截面进行图案填充，效果如图5-34所示。

图5-34　图案填充

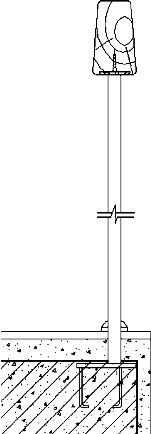

（4）用以上方法，绘制出扶手构件，包括“连接扁钢条”与“木螺钉”，并进行图案填充，效果如图5-35所示。扶手绘制完成后，楼梯节点详图的整体图样就绘制完成了，效果如图5-36所示。

图5-35　绘制扶手构件

图5-36　绘制好的楼梯节点图样

步骤5　尺寸标注。

（1）尺寸标注。

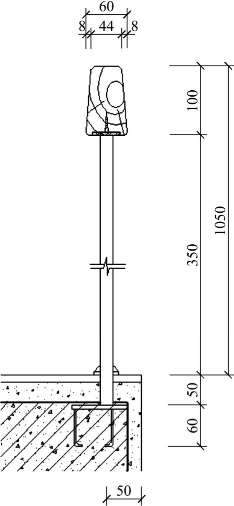

用原比例（1∶100）对楼梯节点详图进行标注。执行“线性标注”和“连续标注”命令，对楼梯详图进行详细的尺寸标注，效果如图5-37所示。

图5-37　尺寸标注

（2）放大图形。

本楼梯节点详图需要的比例是1∶10，所以要对原图放大10倍。执行“修改”→“缩放”命令，将全图放大10倍。

（3）编辑尺寸。

①选中其中一个尺寸，单击“标准”工具栏中的“特性”按钮，在“特性”对话框中的“标注线性比例”栏输入“0.1”即可，修改后尺寸数值又变回原来的数值。

②执行“修改”→“特殊匹配”命令，将全部尺寸修改。

③因为图样上的栏杆比实际长度短，所以尺寸数值也就不正确，这里只有通过修改将其变为正确的尺寸数值。单击“标准”工具栏中的“特性”按钮，在“特性”对话框中的“文字替代”栏输入“950”即可，如图5-38所示。

图5-38　修改尺寸数值

步骤6　文字注释。

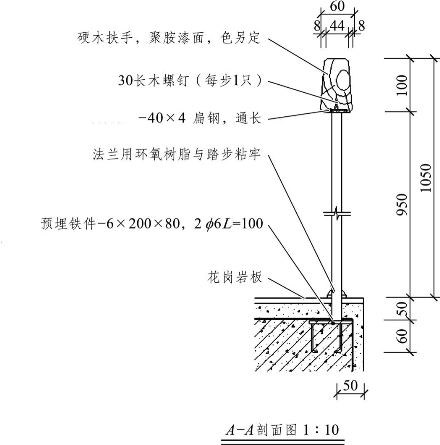

将所有构件的材料、颜色以及作法都用文字注释出来，最后在图形正下方注明详图符号、图名、比例，完成楼梯节点详图的绘制，效果如图5-39所示。

图5-39　绘制完成的楼梯节点详图
