在绘制楼梯剖面详图时，踏步、扶手、栏杆的具体构造都要进行详细的绘制，如图5-12所示，具体绘制步骤如下：

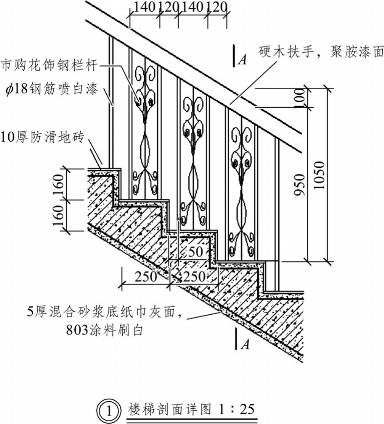

图5-12　绘制好的楼梯剖面详图

步骤1　绘制楼梯踏步。

（1）绘制踏步轮廓线。

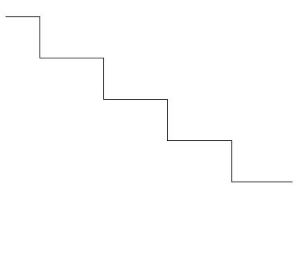

执行“多段线”命令，绘制出楼梯踏步轮廓线，如图5-13所示。

（2）绘制钢筋混凝土层。

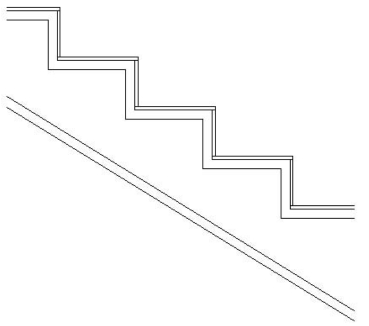

执行“直线”命令，用偏移的方式，绘制出梯板厚度，得到楼梯的“钢筋混凝土层”，如图5-14所示。

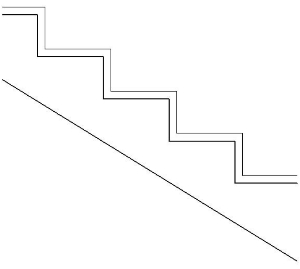

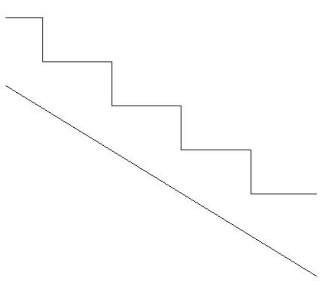

图5-13　绘制踏步轮廓线

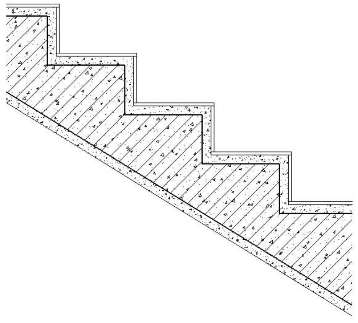

图5-14　绘制“钢筋混凝土层”

（3）绘制抹灰层。

执行“偏移”命令，将楼梯底板线与踏步线都向外偏移40mm，并对其修剪，得到楼梯外部的“抹灰层”，如图5-15所示。

（4）绘制地砖层。

执行“偏移”命令，将踏步上的抹灰层线向外偏移15mm，得到“地砖层”，如图5-16所示。

图5-15　绘制“抹灰层”

图5-16　绘制“地砖层”

（5）图案填充。

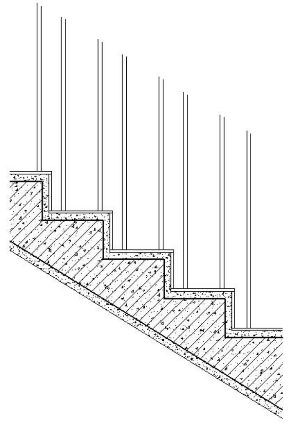

执行“图案填充”命令，将“钢筋混凝土层”和“抹灰层”进行图案填充，但填充图案有所区别，效果如图5-17所示。

图5-17　楼梯图案填充

步骤2　绘制楼梯栏杆和扶手。

（1）绘制栏杆。

执行“直线”命令，绘制一条长950mm的垂直线段，然后执行“偏移”命令，将其偏移30 mm，形成一根直径为30 mm的栏杆。而后将其重复复制，得到一排栏杆，效果如图5-18所示。

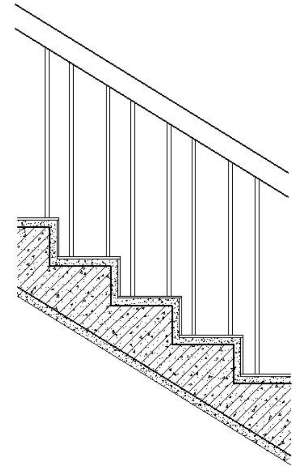

图5-18　绘制栏杆栏杆

（2）绘制扶手。

执行“直线”命令，直线的起点捕捉第一根栏杆外侧线段顶部端点，端点捕捉最后一根栏杆外侧线段顶部端点，得到扶手的下侧轮廓线，然后执行“偏移”命令，将这条直线向上偏移100 mm，形成扶手，效果如图5-19所示。

图5-19　绘制楼梯扶手

（3）绘制栏杆花饰。

①执行“直线”命令，绘制一条长940mm的垂直直线，如图5-20所示。

②执行“绘图”→“样条曲线”命令，或单击“绘图”工具栏中的“样条曲线”按钮，在直线左边对栏杆花饰的一半进行初步绘制。

命令行内容如下：

命令：spline

指定第一个点或[对象（O）]：（指定一点）

指定下一点：（指定下一点）

指定下一点或[闭合（C）/拟合公差（F）]＜起点切向＞：（指定下一点）

指定下一点或[闭合（C）/拟合公差（F）]＜起点切向＞：（继续指定下一点）

指定下一点或[闭合（C）/拟合公差（F）]＜起点切向＞：（按回车键，结束点的指定）

指定起点切向：（移动鼠标大概指定起点切向，或是输入点进行精确指定）(www.daowen.com)

指定端点切向：（移动鼠标大概指定起点切向，或是输入点进行精确指定）

初步绘制的样条曲线可能达不到效果，所以要进行编辑调整。编辑时选择曲线的控制点进行调整，编辑好的效果如图5-21所示。

图5-20　绘制直线

图5-21　绘制花饰的一半

③执行“镜像”命令，以垂直直线为对称轴，对左边的花饰进行镜像，得到完整的栏杆花饰，效果如图5-22所示。

④将绘制好的栏杆花饰移至栏杆中相应的位置，并重复复制到其他位置，效果如图5-23所示。

图5-22　绘制好的栏杆花饰

图5-23　绘制楼梯剖面详图

步骤3　尺寸标注。

对不同比例的图形进行尺寸标注，其方法有很多种。在前面讲解过的一种方法是改变“标注样式”来进行不同比例的标注。但这种方法也有其弊端，也就是在同一个绘图区域里不能对几种不同比例的图形进行相应比例的标注，这对于习惯在同一个文件、同一个绘图区域里绘制多种比例的用户来说就极不方便。以下就讲解另一种方法，可以避免这种弊端的出现，具体步骤如下：

（1）尺寸标注。

用原比例（1∶100）对楼梯剖面详图进行标注。执行“线性标注”和“连续标注”命令，对楼梯详图进行详细的尺寸标注，效果如图5-24所示。

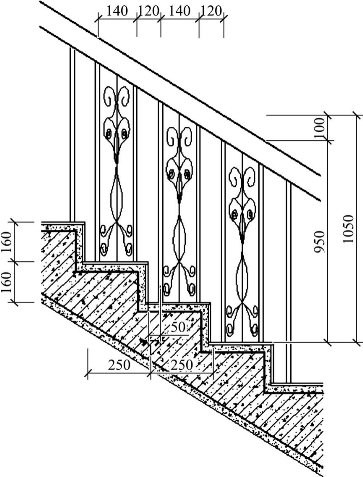

图5-24　标注尺寸

（2）放大图形。

这个楼梯剖面详图需要的比例是1∶25，所以要对原图放大4倍。执行“修改”/“缩放”命令，或单击修改工具栏中的“缩放”按钮。

命令行内容如下：

命令：SCALE

选择对象：指定对角点：找到186个（选择全部楼梯剖面图）

选择对象：（按回车键，完成选择）

指定基点：（在图形中央位置任意选取一点）

指定比例因子或[复制（C）/参照（R）]：4（输入比例因子，按回车键，完成缩放）

（3）编辑尺寸。

在图形被放大4倍的同时，尺寸数值也相应地放大了4倍，比如100就变成了400。此时就要对其进行修改。修改操作如下：

①选中其中一个尺寸，单击“标准”工具栏中的“特性”按钮，弹出“特性”对话框，如图5-25所示。在“标注线性比例”栏输入“0.25”即可，修改后尺寸数值又变回原来的数值。

图5-25　“特性”对话框

②执行“修改”→“特性匹配”命令，或单击“标准”工具栏中的“特性匹配”按钮。

令行内容如下：

命令：MATCHPROP

选择源对象：（点击选中修改好的尺寸）

当前活动设置：颜色　图层　线型　线型比例　线宽　透明度　厚度　打印样式　标注　文字　填充图案　多段线　视口　表格材质　多重引线　中心对象

选择目标对象或[设置（S）]：（点击未修改的尺寸）

选择目标对象或[设置（S）]：（继续一一点击未修改的尺寸）

选择目标对象或[设置（S）]：（按回车键，完成特殊匹配）

此时，所有的尺寸都修改过来了。

步骤4　文字注释。

所谓详图，就是要把所有的构件、材料、颜色以及作法都用文字注释出来。文字的注释方法前面已经讲解过，在此就不再做讲解。要注意的是，因为该剖面详图不能清楚地表达出构件的具体连接和作法，所以还要在该图的基础上进行剖切，添加上“A-A”剖切符号，以便下一步绘制其剖面详图。最后在图形正下方注明详图符号、图名、比例，完成楼梯剖面详图的绘制，效果如图5-26所示。

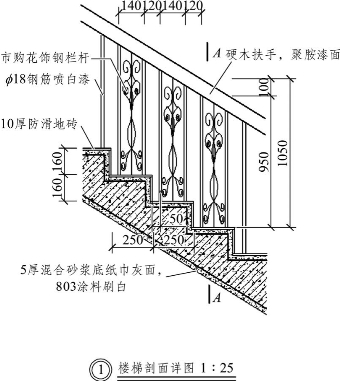

图5-26　绘制好的楼梯剖面详图
