楼梯的绘制是剖面图中最为常见的，也是最为复杂的一部分。下面将以首层楼梯的绘制为例，来详细讲述剖面图楼梯的绘制，步骤如下：

步骤1　将“楼梯”层设为当前层。

步骤2　执行“偏移”命令，将辅助线按照图4-15所示的尺寸偏移。

图4-15　偏移辅助线

步骤3　执行“多线”命令，设置比例为120，多线样式为STANDARD，绘制出楼梯的休息平台，效果如图4-16所示。

图4-16　绘制休息平台

步骤4　绘制踏步。

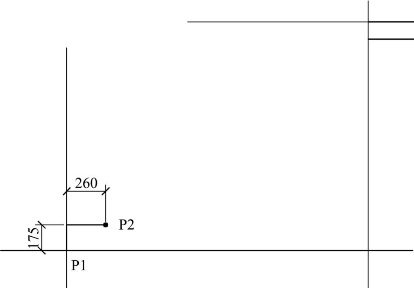

①单击“直线”按钮，绘制首层地面上方第一级踏步，如图4-17所示。

图4-17　绘制第一级踏步

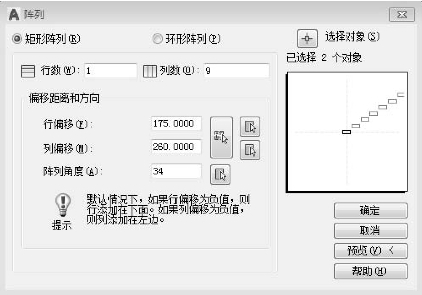

②单击“阵列”按钮，弹出如图4-18所示的对话框。单击“选择对象”按钮，拾取要阵列的两条直线，输入“行”和“列”的数目分别为l和9，在“偏移距离和方向”选项组中，设置行偏移：175，偏移：260，单击“拾取阵列角度”按钮，从图形中拾取Pl和P2点的倾角大小。单击“确定”按钮，完成踏步的绘制，效果如图4-19所示。

图4-18　“阵列”对话框(www.daowen.com)

图4-19　用“阵列”完成踏步的绘制

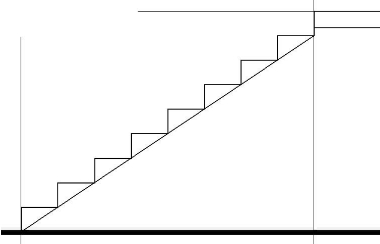

步骤5　执行“直线”命令，过楼梯线下侧绘制斜向直线，效果如图4-20所示。

图4-20　绘制斜向直线

步骤6　执行“偏移”命令，选择步骤5绘制的直线，偏移值为120，向下偏移。

步骤7　执行“修剪”和“延伸”命令，对步骤6偏移的直线进行修剪和延伸，效果如图4-21所示。

图4-21　偏移直线

步骤8　用同样的方法绘制出第二跑楼梯，效果如图4-22所示。

图4-22　绘制第二跑楼梯

步骤9　绘制简易楼梯扶手。将楼梯下侧直线向上偏移100，在两个休息平台的适当位置处绘制简易栏杆，通过执行“修剪”和“延伸”命令，对栏杆扶手进行修补。这样，首层楼梯就绘制完成了，效果如图4-23所示。

图4-23　绘制楼梯扶手
