楼板就是各层的地板，在AutoCAD中，楼板同样可以用“多线”命令绘制，具体步骤如下：

步骤1　将“楼板”层设为当前层。

步骤2　执行“多线”命令。

命令行内容如下：

命令：MLINE

当前设置：对正＝上，比例＝120.00，样式＝STANDARD

指定起点或[对正（J）／比例（S）／样式（ST）]：J（输入J，设置对正样式）

输入对正类型[上（T）／无（Z）／下（B）]＜上＞：T（采用上对正样式）

当前设置：对正＝无.比例＝120.00，样式＝STANDARD

指定起点或[对正（J）／比例（S）／样式（ST）]：S（输入S，设置比例）

输入多线比例＜120.00＞：120（设置比例为120）

当前设置：对正＝上，比例＝120.00，样式＝STANDARD(www.daowen.com)

指定起点或[对正（J）／比例（S）／样式（ST）]：

指定下一点：（依次捕捉＝层楼面线辅助线与墙体的交点）

指定下一点或[放弃（U）]：（按回车键，完成绘制）

步骤3　使用同样的方法，绘制另一段楼板，效果如图4-5所示。

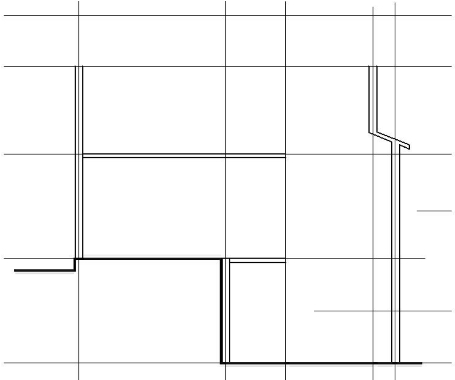

图4-5　绘制楼板

步骤4　选择“修改”→“对象”→“多线”命令，弹出如图4-6所示的“多线编辑工具”对话框，单击“T形合并”按钮，命令行提示“选择第一条多线”和“选择第二条多线”，用户依次选择楼板多线和相邻的墙体多线，完成编辑，需要注意的是该顺序不能颠倒。

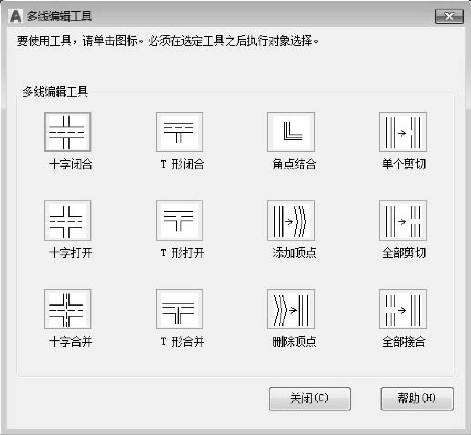

图4-6　“多线编辑工具”对话框

步骤5　使用同样的方法，继续对楼板和墙体多线进行编辑，效果如图4-7所示。

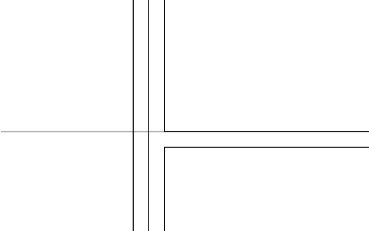

图4-7　对墙线和楼板线进行“T形合并”
