完成立面图图形的绘制以后，下一步的工作就是尺寸标注和文字标注。立面图中的尺寸包括：

（1）高度方向尺寸，也就是标高。

（2）外部线性尺寸，包括总尺寸和轴线尺寸（较简单的图可以省略）。

（3）细部尺寸，包括主要配件尺寸，比如门窗洞的上下口、阳台和雨篷、门窗的定形定位尺寸。

1.标高标注

标高标注时，Auto CAD软件中没有现成的标高符号，用户应根据制图标准的规定绘制一个标高符号，如图3-26所示，连同层高数值一起创建为带属性的图块。然后指定插入点，输入高程属性值，完成图块插入。

图3-26　标高符号

创建带属性的“标高”图块，操作步骤如下：

步骤1　打开“DYN”功能，即“动态输入”功能。

步骤2　打开“对象捕捉”功能，把常用的端点、垂足设成固定捕捉。

步骤3　单击“绘图”工具栏中的“直线”按钮，绘制等腰直角三角形和高程注写位置线和基准界面线。

步骤4　从菜单中执行“绘图”→“块”→“定义属性”命令，弹出“属性定义”对话框。

步骤5　在“属性定义”对话框中，输入标记信息、位置和文字选项。为高程数值定义左下角点，在“文字设置”选项组的“对正”下拉列表中选择“左”，所设内容如图3-27所示。单击“确定”按钮后，在屏幕上指定文字的插入点为适当点。

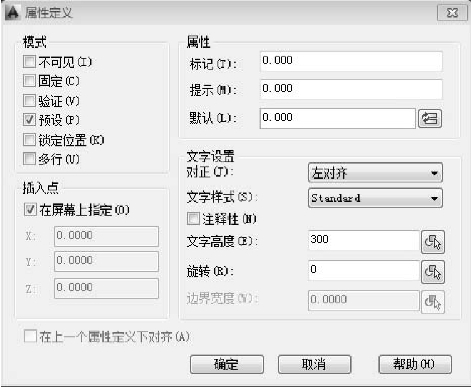

图3-27　定义标高块的属性(www.daowen.com)

步骤6　单击“绘图”工具栏中的“创建块”按钮，输入图块名为“标高”，“拾取点”设置如图3-28所示，“选择对象”包括图形和属性。

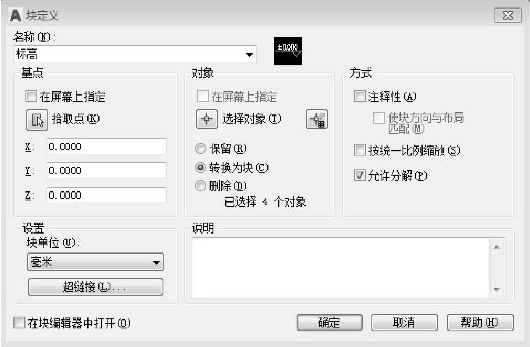

图3-28　创建标高图块

步骤7　单击“绘图”工具栏中的“插入块”按钮，在“插入”对话框的“名称”中选择已经定义的“高程”，按命令行提示指定插入点、输入属性值，完成插入。重复插入，或复制已插入的块，修改块的属性，完成图中所有标高的标注。注意：标高插入的位置要根据立面图的复杂程度而定，如果图面简单，可以放到立面图的两侧，如图3-29所示。如果图面复杂，需要标注的地方较多，最好把标高放到立面图里的具体构件处，以免引起混淆。该立面图由于图面复杂，所以把标高放到立面图的具体构件处，如图3-30所示。

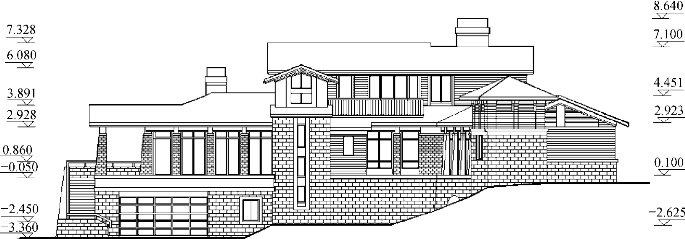

图3-29　把标高放到立面图的两侧

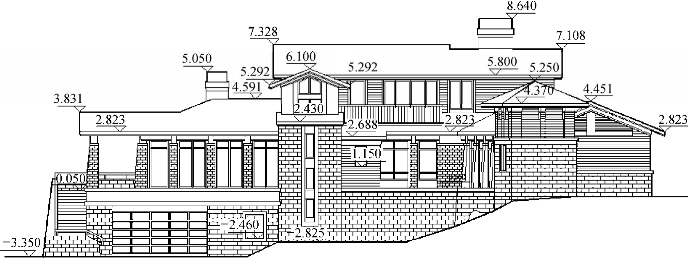

图3-30　把标高放到立面图中具体构件处

2.定位轴线和索引符号的标注

为便于与平面图对照识读，一般情况下，立面图中应标注两端的定位轴线，如果图面复杂时有必要把每根定位轴线标出。索引符号可以复制平面图中的索引符号样式，修改里面的轴号即可，如图3-31所示。

图3-31　绘制定位轴线和索引符号

3.线性尺寸标注

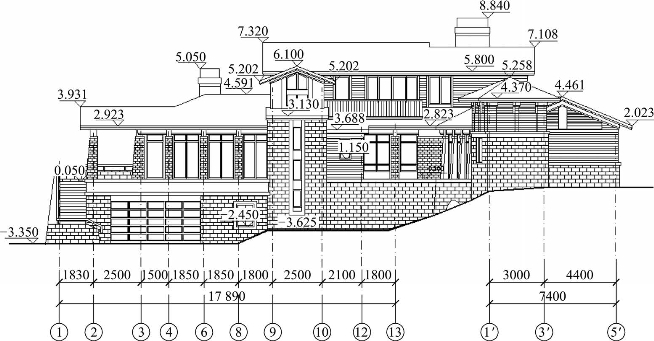

打开“对象捕捉”，点击“标注”工具栏中的“线性标注”按钮和“连续标注”按钮，创建尺寸标注，效果如图3-32所示。

图3-32　创建尺寸标注
