建筑CAD制图:绘制阳台步骤和效果分析

步骤1 绘制阳台外轮廓线。

命令:RECTANG

(选择“绘制矩形”命令)

指定第一个角点或[倒角(C)/标高(E)/倒角(F)/厚度(T)/宽度(W)]:(在绘图的空白处选择任意点)

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:D

指定矩形的长度<2370.0000>:5180(输入矩形的长度)

指定矩形的宽度<1320.0000>:1040(输入矩形的宽度)

指定另个角点或[面积(A)/尺寸(D)/旋转(R)]:(按回车键,效果如图3-12所示)

图3-12 绘制阳台外轮廓线

步骤2 执行“分解”命令,将矩形分解。

步骤3 绘制阳台台面和扶手线。

执行“偏移”命令。

命令行内容如下:

命令:OFFSET

当前设置:删除源=否 图层=源OFFSETGAPTYPE=0

指定偏移距离或[通过(T)/删除(E)/圈层(L)]<通过>:90(输入偏移距离)

选择要偏移的对象,或[退出(E)/放弃(U)]<退出>:(选择分解矩形的底边为偏移对象)

指定要偏移的那一侧上的点,或[退出(E)/多个(M)/放弃(U)]<退出>:(拾取分解矩形底边上侧的一点)

选择要偏移的对象,或[退出(E)/放弃(U)]<退出>:(按回车键,完成偏移)

运用同样的偏移方法,绘制出阳台台面和扶手线,效果如图3-13所示。

图3-13 绘制阳台台面和扶手线

步骤4 绘制栏杆线。(www.daowen.com)

执行“偏移”命令。

命令行内容如下:

命令:OFFSET

当前设置:删除源=否 图层=源OFFSETGAPTYPE=0

指定偏移距离或[通过(T)/删除(E)/圈层(L)]<通过>:144(输入偏移距离)

选择要偏移的对象,或[退出(E)/放弃(U)]<退出>:(选择分解矩形的最左边为偏移对象)

指定要偏移的那一侧上的点,或[退出(E)/多个(M)/放弃(U)]<退出>:(拾取分解矩形最左边右侧的一点)

选择要偏移的对象,或[退出(E)/放弃(U)]<退出>:(按回车键,完成偏移)

步骤5 执行“修剪”命令,将多余的线进行修剪,完成第一根栏杆线,如图3-14所示。

图3-14 绘制阳台栏杆线

步骤6 通过“阵列”命令绘制其他栏杆线。

选中第一根栏杆线,点击“阵列”按钮,弹出“阵列”对话框,如图3-15所示,输入相应的数值。

行数:1

列数:35

行偏移:1.0

列偏移:144.0

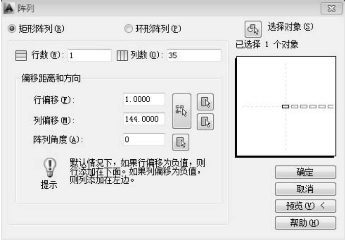

图3-15 “阵列”对话框

阵列完成后,再通过细部处理,完成阳台绘制,最终效果如图3-16所示。完成阳台绘制的立面图如图3-17所示。

图3-16 阳台最终效果

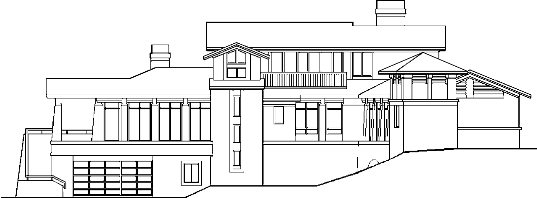

图3-17 完成阳台绘制的立面图
