建筑CAD制图技巧:立面图轮廓线绘制

时间:2023-08-24 理论教育 版权反馈
【摘要】:立面图上的外轮廓线包括地坪线和上部外轮廓。图3-5绘制细部轮廓线步骤4绘制门、窗洞,继续运用辅助定位线,通过“偏移”的方法,在相应的位置绘制出门、窗洞,效果如图3-6所示。图3-6绘制门、窗洞

建筑CAD制图技巧:立面图轮廓线绘制

立面图上的外轮廓线包括地坪线和上部外轮廓。

绘制的操作步骤如下:

步骤1 切换地坪线层为当前层。

下面用多线段来绘制地坪线。

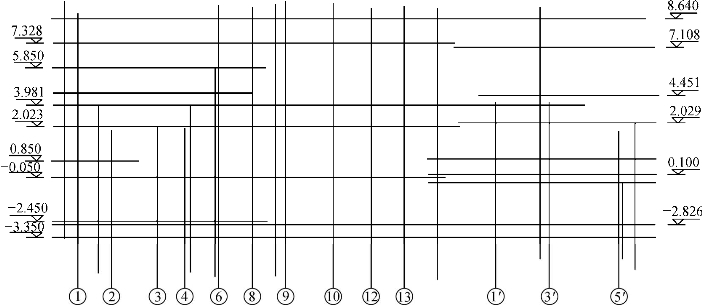

图3-2 别墅某立面的辅助定位线

命令行内容如下:

命令:PLINE

指定起点:(捕捉最底端水平辅助线的最左端)

当前线宽为50.000

指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:

(捕捉8号轴线与最底端水平辅助线的交点)

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]

(按同样的方法,捕捉下一个辅助线交点,直至完成最后一点的捕捉)

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:

(按回车键,完成地坪线的绘制)

步骤2 选取“直线”或“多段线”工具,绘制出建筑物的外轮廓。一般地坪线用特粗线,屋脊和外墙的最外轮廓线用粗实线,而其他轮廓线用中粗线,所以从地坪线层绘制直线后,还应通过“对象特性”工具栏中的“线宽”下拉列表修改各线的粗细。

下面还是用多段线来绘制外轮廓线,命令行如下:

命令:PLINE

指定起点:(捕捉最左端垂直辅助线与地坪线的交点)(www.daowen.com)

当前线宽为50.000

指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:(输入W)

指定起点宽度<50.000>:(输入8.000)

指定起点宽度<8.000>:(输入8.000)

指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:

(捕捉第2条垂直辅助线与标高为0.850辅助线的下一条水平辅助线的交点,如图3-3所示)

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]

(按同样的方法,捕捉下一个辅助线交点,直至完成最后一点的捕捉)

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:

(按回车键,完成地坪线与轮廓线的绘制,如图3-4所示)

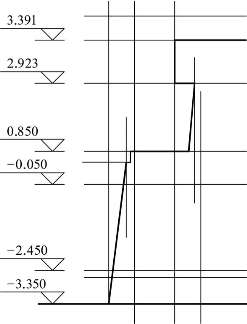

图3-3 绘制外轮廓线

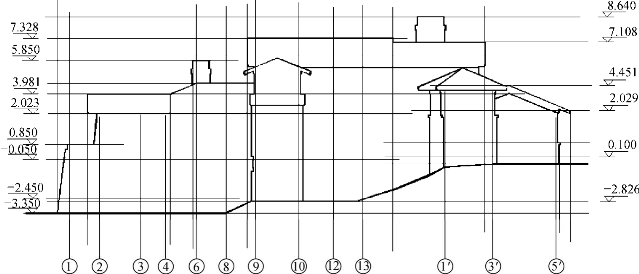

图3-4 绘制完的立面图的地坪线与轮廓线

步骤3 绘制细部轮廓线,主要的外轮廓线绘制完成后,要绘制一些外墙转折,较大凹凸造型等细部轮廓线,如图3-5所示。

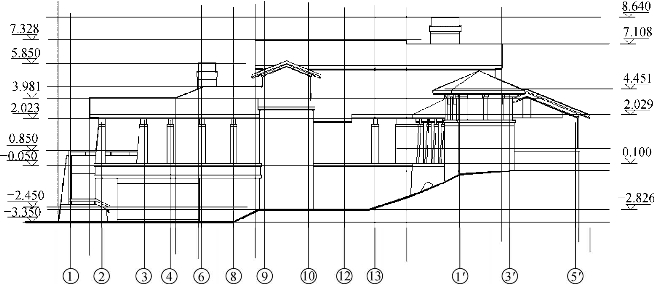

图3-5 绘制细部轮廓线

步骤4 绘制门、窗洞,继续运用辅助定位线,通过“偏移”的方法,在相应的位置绘制出门、窗洞,效果如图3-6所示。

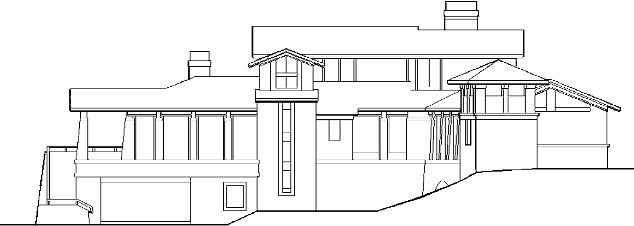

图3-6 绘制门、窗洞
