1.尺寸标注介绍

（1）外部尺寸：为了便于读图和施工，一般在图形的外部标注三道尺寸：

第一道尺寸，表示外轮廓的总尺寸，即指从一端外墙边到另一端外墙边的总长和总宽尺寸。

第二道尺寸，表示轴线间的距离，称为轴线尺寸，用以说明房间的开间及进深尺寸。

第三道尺寸，表示各细部的位置及大小，如门窗洞宽和位置、墙柱的大小和位置，窗间墙宽等。

（2）内部尺寸：为了说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设备（例如厕所、盥洗室、工作台、搁板等）的大小与位置以及室内楼地面的高度，在平面图上应清楚地注写出相关的内部尺寸和楼地面标高。楼地面标高是表明各房间的楼地面对标。

2.尺寸标注的步骤

标注建筑平面图的尺寸，目的是让读图者对图中建筑物房间等组成部分的大小一目了然。因此，标注必须要准确、清楚。尺寸标注的具体步骤如下：

步骤1　将当前图层设为“标注”层，在“标准”工具栏中单击右键，在弹出的快捷菜单中选择“标注”选项，从而打开“标注”工具栏，如图2-55所示，在“标注样式”下拉列表中选择标注样式ISO-25（可自行设置）。

图2-55　“标注”工具栏

步骤2　使用“线性标注”和“连续标注”命令，创建尺寸标注，效果如图2-56所示。

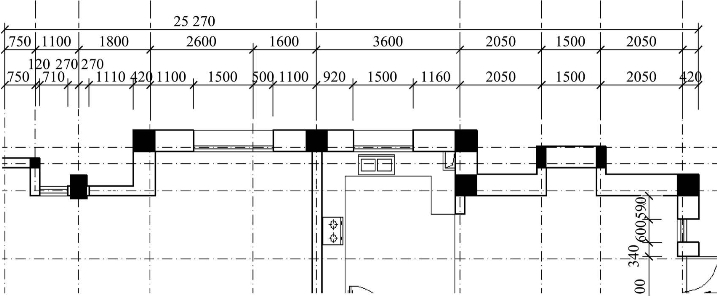

图2-56　完成“线性标”的平面图局部

步骤3　绘制轴线编号。执行“圆”命令，在绘图区任意拾取一点为圆心绘制半径为450的圆，效果如图2-57所示。(www.daowen.com)

步骤4　单击工具栏中的“多行文字”按钮，或在命令行中输入“MTEXT”，执行“多行文字”命令。在文字书写区输入轴号“1”，并在弹出的“文字格式”对话框中编辑好文字的字体（该例选择Standard）和高度（该例选择450），如图2-58所示。然后将轴号“1”移至圆的中央，完成一个竖向轴线编号绘制，如图2-59所示。

图2-57　绘制圆

图2-58　“文字格式”对话框

步骤5　用复制命令复制该轴线编号，修改圆内的数字为“2，3，4，5 …”创建完成所有的竖向轴线编号。使用同样的方法，修改圆内的数字为“A，B，C，D …”创建完成所有的横向轴线编号。

步骤6　执行“构造线”命令，绘制水平和垂直构造线，利用绘制的水平和垂直构造线对轴线进行修剪。

步骤7　在轴线的末端插入竖向轴线编号和横向轴线编号，效果如图2-60所示。

图2-59　轴线编号

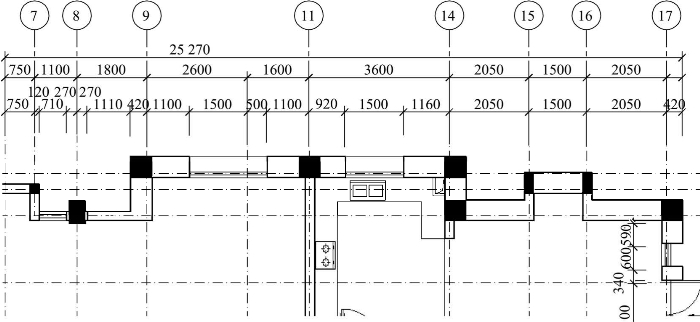

图2-60　完成轴线编号的平面图局部

步骤8　在楼层的主要位置和有高度差位置（比如楼梯间，卫生间）添加上相应标高。

步骤9　创建剖切符号，在需要绘制剖面图的位置添加剖切符号，这时就完成最终尺寸标注，效果如图2-61所示。
