1.餐桌、双人床、沙发、椅子的绘制

餐桌、双人床、沙发、椅子等家居布置图例都可以在“工具选项板”或“设计中心”的图形库中调用，操作步骤如下：

步骤1　切换“家具”层为当前层。

步骤2　添加“工具选项板”的工具。

在命令行中输入Toolpalettes，或在“标准”工具栏中单击“工具选项板”按钮，弹出如图2-48所示的“工具选项板”。单击“建筑”标签，显示绘制建筑图样常用的图例工具。若图板上有需要的图块，则可直接单击相应的图块图标，在绘图区指定插入点，将现有的图块对象插入到当前图形中。

若“工具选项板”上没有需要的工具图标，则应通过“设计中心”的符号库图形或自制图块进行添加，步骤如下：

在命令行中输入Adcenter，或单击“标准”工具栏中的“设计中心”按钮，弹出如图2-49所示的“设计中心”，从“文件夹”中打开“C＼Program File＼Autodesk＼AutoCAD 2019＼Sample＼Database Connectivity＼Floor plan Sample.dwg”建筑图形库文件（注意：其中的C为AutoCAD安装的盘符，因用户所安装目录的不同而不同），如图2-50所示。

图2-48　工具选项板

图2-49　“设计中心”面板

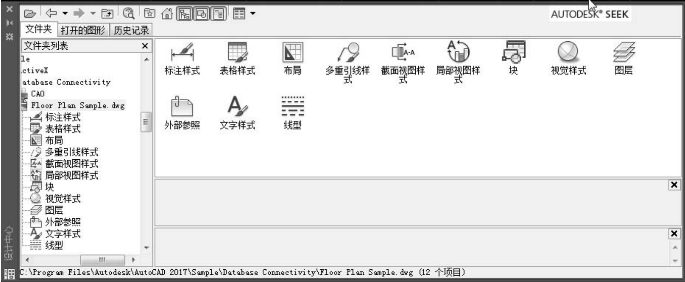

图2-50　打开文件的图块库

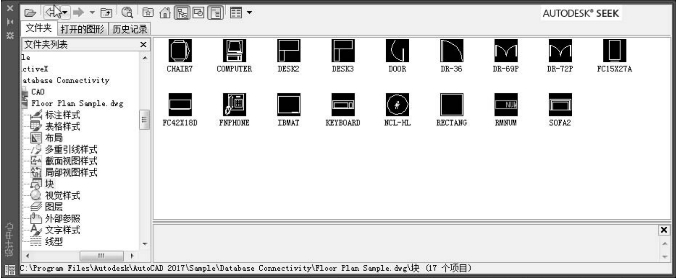

单击“块”图标，进入图块库，选择绘图需要的图块，将其拖动到“工具选项板”上，完成工具的添加，同理将需要的图块通过“设计中心”添加到“工具选项板”上。依次单击各图标按钮，按命令行提示指定缩放比例和插入点，完成餐桌、双人床等的绘制。(www.daowen.com)

图2-51　工具选项板

2.卫生器具的绘制

切换“卫生器具”层为当前层。在“工具选项板”上单击盥洗室、浴缸等图例，确定插入点，插入图例，但在平面图中需要的是器具的平面图形，如果插入的是立面图，就必须通过转换设置。操作如图2-52所示，先选择器具，单击左下侧的倒三角图标，出现下拉菜单，选择某种款式的平面图，完成操作，如图2-53所示。

图2-52　工具选项板

图2-53　转换后的卫生器具平面图

3.自制图块

如果在“工具选项板”和“设计中心中”中都无法找到所需要的图块，用户可根据需要自行制作图块。

当各种家具、卫生器具都插入或绘制完成后，还要认真地对其进行位置、比例的调整，完成后的最终效果如图2-54所示。

图2-54　完成卫生器具绘制的平面图
