在建筑图中，门和窗是平面图、立面图、剖面图中最基本的元素，除了尺寸不同外，画法基本相同，特别是在同一幅图纸中，门和窗户就有几种规格，通常情况下，用户在绘图时可将不同规格的门和窗户都绘制出来，并保存为图块，在墙体绘制完成后，可以直接插入“门”和“窗户”图块。

在本别墅平面图中，门窗的种类和规格都比较多，其中门还分为单开门和双开门。下面就结合实例进行详细介绍。

1.创建“窗”图块

窗户的宽度为1 800 mm，墙厚为240 mm，最终创建完成的窗图形如图2-22所示。

图2-22　窗子绘制效果

创建具体步骤如下：

步骤1　单击“二维绘图”面板中的“矩形”按钮，绘制矩形。

命令行提示如下：

命令：RECTANG

指定第一个角点或[倒角（C）／标高（E）／圆角（F）／厚度（T）／宽度（W）]：（在绘图区任意拾取一点）

指定另一个角点或[面积（A）／尺寸（D）／旋转（R）]：@1800，240（输入另外一个角点的相对坐标，按回车键，效果如图2-23所示）

步骤2　选择步骤1绘制的矩形，单击“分解”按钮，将矩形分解。

步骤3　单击“二维绘图”面板中的“偏移”按钮。

命令行内容如下：

命令：OFFSET

当前设置：删除源＝否　图层＝源OFFSETGAPTYPE＝0

指定偏移距离或[通过（T）／删除（E）／图层（L）]＜通过＞：80（输入偏移距离）

选择要偏移的对象，或[退出（E）／放弃（U）]＜退出＞：（选择分解矩形的上边）

指定要偏移的那一侧上的点，或[退出（E）／多个（M）／放弃（U）]＜退出＞：（将光标指向选择边的下方）

选择要偏移的对象，或[退出（E）／放弃（U）]＜退出＞：（选择分解矩形的下边）

指定要偏移的那一侧上的点，或[退出（E）／多个（M）／放弃（U）]＜退出＞：（将光标指向选择边的上方）

选择要偏移的对象，或[退出（E）／放弃（U）/＜退出＞：（按回车键，完成偏移，效果如图2-24所示）

图2-23　绘制1 800×240矩形

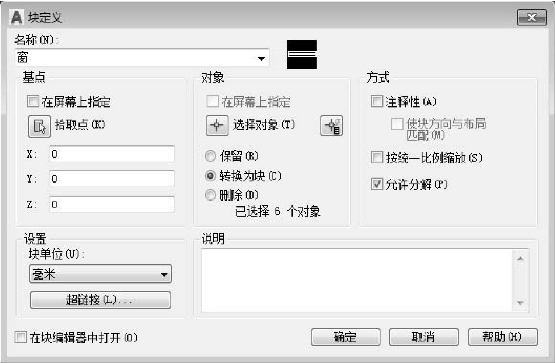

步骤4　选择“绘图”→“块”→“创建”命令，在弹出的“块定义”对话框中，输入名称“窗”，拾取基点为分解矩形的左下角，选择如图2-24所示的对象，其他设置如图2-25所示，单击“确定”按钮，完成“窗”图块的创建。

图2-24　偏移矩形上下边

图2-25　偏移矩形上下边

运用同样的方法绘制另一型号的窗户，如图2-26所示。

(www.daowen.com)

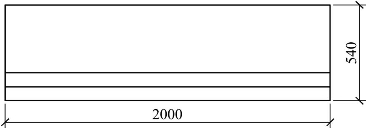

图2-26　绘制2 000×540矩形

2.创建“门”图块

“门”图块的创建方法与“窗”图块的创建方法一样，在本图中，门主要有两种，一种是单开门，宽1 000 mm，如图2-27所示；另一种是双开门，宽1 500 mm，如图2-28所示。

图2-27　单开门（宽1 000 mm）

图2-28　双开门（宽1 500 mm）

3.绘制“门”、“窗”洞

下面以别墅一层平面图的局部为例，来介绍“门”、“窗”的绘制。

步骤1　将当前图层设为“墙”图层。

步骤2　执行“偏移”命令，将垂直轴线偏移，偏移的位置就是事先定好的门窗洞边界的位置，如图2-29所示。

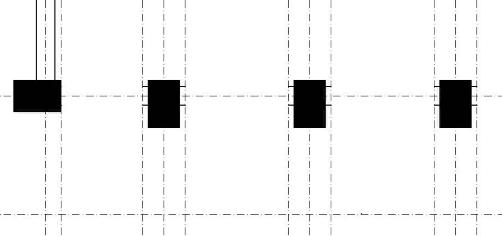

图2-29　偏移垂直轴线

步骤3　执行“修剪”命令，以步骤2偏移形成的构造线为剪切边，对墙体进行修剪，修剪的效果如图2-30所示。

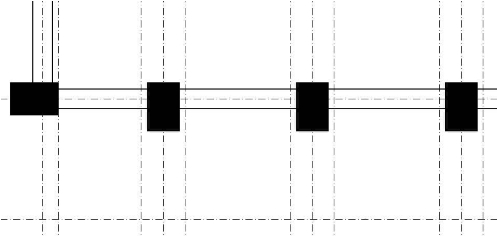

图2-30　修剪墙体

步骤4　删除步骤2偏移形成的构造线，如图2-31所示。

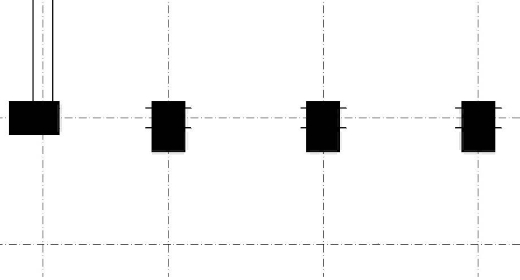

图2-31　删除偏移线

步骤5　执行“直线”命令，对墙体进行修补，形成门窗洞，如图2-32所示。

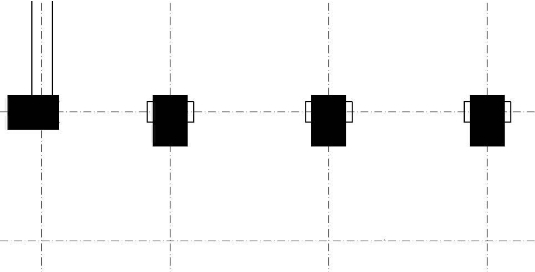

图2-32　修补墙体形成的门窗洞

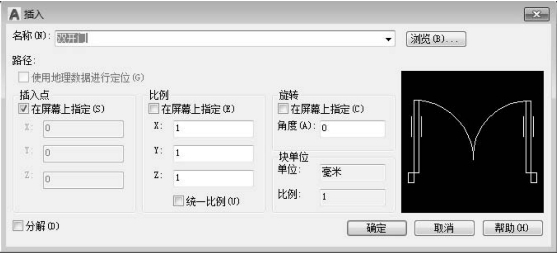

选择“插入”→“块”命令，弹出“插入”对话框，如图2-33所示，选择相应图块“门”和“窗”。单击“确定”按钮，将门插入如图2-32所示的门窗洞中，通过“旋转”、“镜像”等调整操作，完成门窗的绘制，如图2-34所示。

图2-33　“插入”对话框

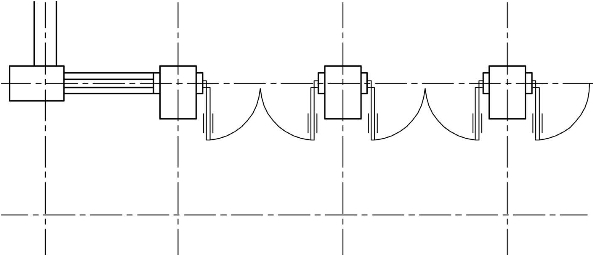

图2-34　绘制完成的门窗效果

把所有的门窗图块插入到相应的位置后，该平面图的门窗绘制就完成了，如图2-35所示。

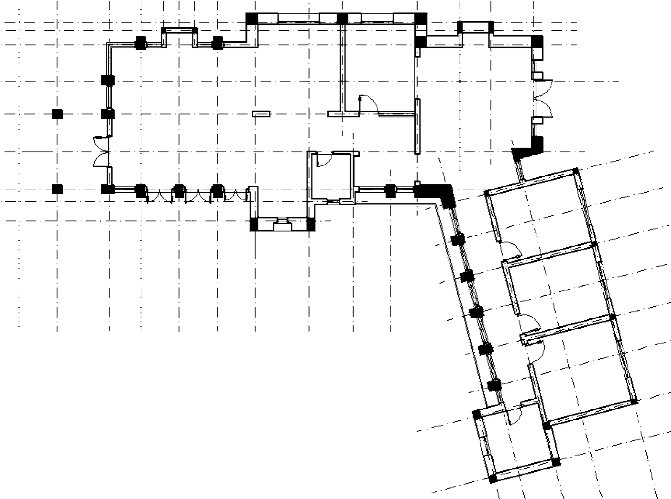

图2-35　门窗绘制完成后的平面图
