本例的结构复杂，所以图中柱子的数量众多，却大小不同，可以通过“矩形”命令来绘制，步骤如下：

步骤1　切换“柱”层为当前层。

步骤2　绘制柱的断面。

①绘制柱子断面外形轮廓。

使用“矩形”工具，按照平面图，用粗实线画出柱子断面外轮廓，如图2-17所示。

图2-17　绘制柱子断面外轮廓

命令行内容如下：

命令：RECTANG（选择“矩形”命令）

指定第一个角点或[倒角@／标高（E）／圆角（F）／厚度（T）／宽度（W）]：（指定第一角点的位置）

指定另一个角点或[面积（A）／尺寸（D）／旋转（R）]：（指定第二角点的位置，这里以相对坐标的方式来确定）

②填充柱的断面。

切换“填充”层为当前层。

在“绘图”工具栏中单击“图案填充”按钮，弹出“图案填充和渐变色”对话框，如图2-18所示。在“图案填充”选项卡中，单击“图案”后的按钮，弹出如图2-19所示的“填充图案选项板”对话框，选择SOLID图案填充类型，单击“确定”按钮；在“边界”选项组中单击“添加：拾取点”按钮。返回绘图区，单击所绘的方柱和圆柱轮廓内任意一点，拾取要填充的边界范围，按回车键完成边界的选择，返回“图案填充和渐变色”对话框，单击“确定”按钮，完成操作，填充效果如图2-20所示。

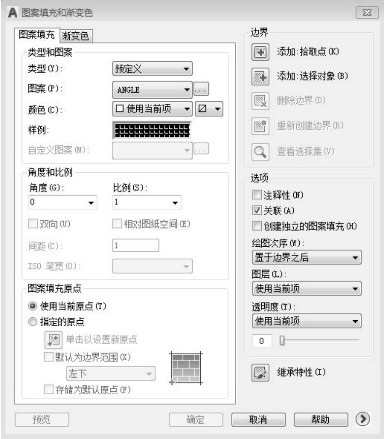

图2-18　“图案填充和渐变色”对话框

(www.daowen.com)

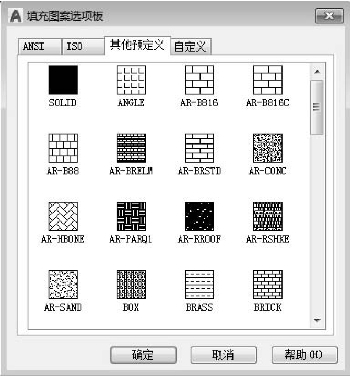

图2-19　“填充图案选项板”对话框

图2-20　柱子断面填充

③执行“复制”命令，将绘制好的柱子复制到相同柱子处。

命令行内容如下：

命令：COPY

选择对象：指定对角点：找到2个（选择如图2-20所示的柱图形）

选择对象：（按回车键，完成选择）

当前设置：复制模式＝多个

指定基点或［位移（D）/模式（O）］＜位移＞：FROM（使用相对点法确定复制操作基点）

基点：（捕捉图2-20所示矩形的左F角为相对点法的基点）

指定第二个点或＜使用第一个点作为位移＞：（捕捉最左侧和最上侧轴线的交点）

指定第二个点或［退出（E）／放弃（U）］＜退出＞：（按回车键，完成复制）

绘制效果如图2-21所示。

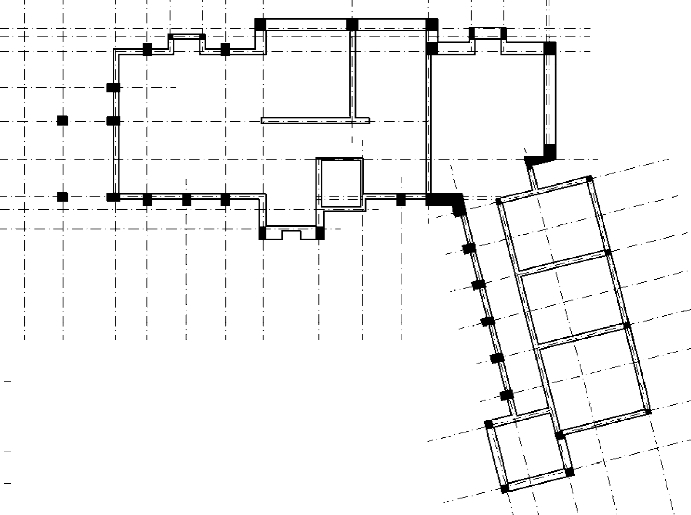

图2-21　完成柱子的绘制
