在AutoCAD 2019中，有两种方法绘制墙线，一种是通过“直线”命令绘制出墙体的一侧直线，再用“偏移”命令绘制另外一条直线；另一种是通过“多线”命令绘制墙体，然后再编辑多线，在多线相交处通过“MLEDIT”命令整理墙体的交线，然后在墙体中添加门窗洞。本例采用第二种方法绘制墙线，具体步骤如下：

步骤1　切换“墙线”层为当前层。

步骤2　设置“多线样式”。

选择“格式”→“多线样式”命令，弹出“多线样式”对话框，按图形中实际墙体轮廓的线型、条数、比例及端口形式绘制多条平行线段。案例所需样式应端部封口。在此只需将已保存的“建筑平面图样式”加载即可，操作如图2-11所示。

图2-11　设置多线样式

步骤3　绘制墙体。

本次案例别墅由于地形的造型，其墙体的厚度分别有540 mm、240 mm、120 mm。选择“格式”→“多线样式”命令，弹出“多线样式”对话框，单击“修改”按钮，弹出“修改多线样式”对话框，在这里通过调整“图元”里的偏移度来实现调整墙体的厚度，如图2-12所示。墙厚设置好以后，选择“绘图”→“多线”，通过捕捉相应的定位轴线进行墙体的绘制，绘制后的效果如图2-13所示。

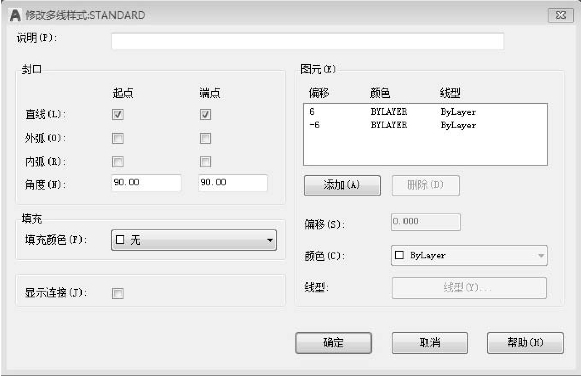

图2-12　“修改多线样式”对话框

图2-13　绘制墙体

步骤4　编辑墙角接头。(www.daowen.com)

选择“修改”→“对象”→“多线”命令，或在命令行中输入“MLEDIT”命令，按回车键，弹出“多线编辑工具”对话框，如图2-14所示，选取相应的接口形式。

图2-14　设置多线结合方式

命令行内容如下：

命令：MLEDIT（选择“多线”命令后，弹出“多线编辑工具”对话框，选取“T形合并”或“T形打开”选项）

选择第一条多线：（单击图中的第一条多线）

选择第二条多线：（单击图中的第二条多线）

编辑结果如图2-15所示。

图2-15　编辑前后对比

依次选取接头处的多线，进行合并接口，并擦去多余标记，完成对所有墙体的绘制，绘制效果如图2-16所示。

图2-16　编辑后的墙线
