根据建筑物的开间和进深尺寸绘制墙和柱子的定位轴线，定位轴线应用细点划线来绘制。

（1）切换“定位轴线”层为当前层。

（2）“构造线”命令，在命令行中分别输入V和H，绘制垂直构造线和水平构造线，如图2-7所示。

图2-7　绘制垂直和水平构造线

（3）执行“偏移”命令。

命令行内容如下：

命令：OFFSET（单击“修改”工具栏中的“偏移”按钮）

当前设置：删除源＝否　图层＝源　0FFSETGAPTYPE＝0

指定偏穆距离或[通过（T）／删除（E）／图层（L）]＜通过＞：1830（输入偏移距离）

选择要偏移的对象，或[退出（E）／放弃（u）]＜退出＞：（选择直线A）(www.daowen.com)

指定要偏移的那一侧上的点，或[退出（E）／多个（M）／放弃（u）]＜退出＞：（指定偏移方向，如P，点在直线A的右侧，表明向右方偏移）

选择要偏移的对象，或[退出（E）／放弃（u）]＜退出＞：（按Enter键结束命令）

（4）继续执行“偏移”命令，将垂直构造线和水平构造线按图2-8所示的尺寸偏移。

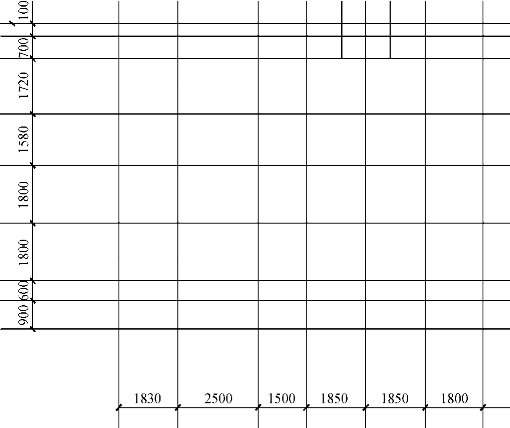

图2-8　偏移构造线

（5）选中所有的线后单击右键，在弹出的快捷菜单中选择“特性”命令，再在弹出如图2-9所示的“特性”选项板中，将该选项板中的“线型比例”设置为50.000，效果如图2-10所示。

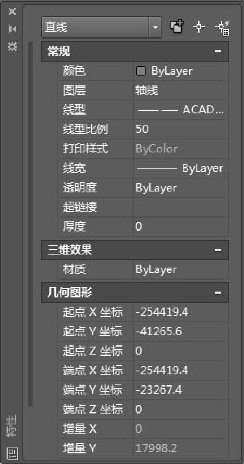

图2-9　设置线型比例

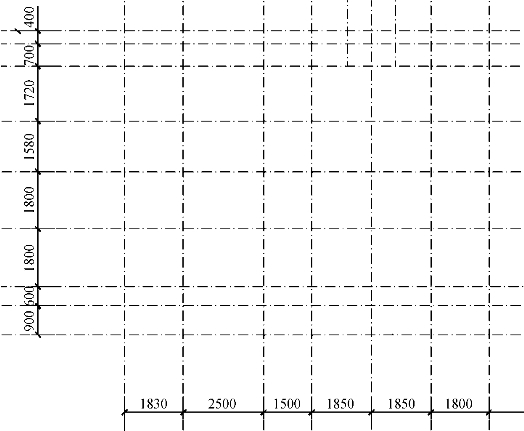

图2-10　设置线型比例
