用户在绘图前，首先需要设置绘图环境。

（1）选择“工具”→“选项”命令，弹出“选项”对话框，修改系统配置的背景底色、自定义右键功能、调整线宽显示等选项内容以符合用户自己的绘图习惯。

（2）在命令行中输入“UNITS”，或选择“格式”→“单位”命令，设置绘图单位，选取“长度”和“角度”的单位格式类型分别为“小数”和“十进制度数”；绘图“精度”为0.00；“角度方向”为默认值。

（3）在命令行中输入“LIMITS”或选择“格式”→“图形界限”命令，设置绘图区域的大小，根据所绘制图形的大小和比例定义与其大小相一致的图形界限。

（4）首先打开状态栏右侧的“栅格”按钮，选择“视图”→“缩放”→“全部”命令，全屏居中显示绘图界限。

（5）选择“工具”→“绘图设置”命令，弹出“草图设置”对话框，根据平面图的绘图需要，设置如下：

①“捕捉和栅格”选项卡：按默认值设置。

②“极轴追踪”选项卡：在“极轴角设置”中，设置“增量值”为90，其他按默认值。

③“对象捕捉”选项卡：设置如图2-2所示。

④“动态输入”选项卡：按默认值设置。

图2-2　“对象捕捉”设置对话框

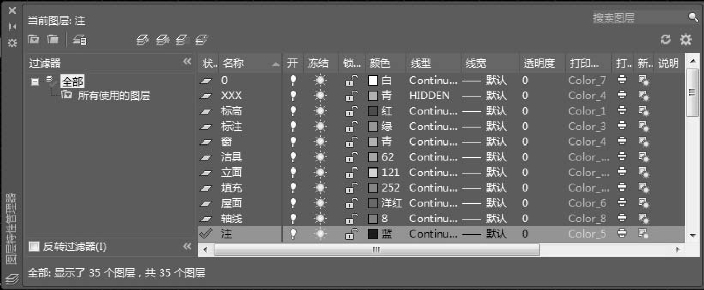

（6）打开“图层特性管理器”对话框，在该对话框中设置图层。根据底层平面图中组成元素的不同，为方便管理和编辑，进行图层设置，如图2-3所示。

图2-3　图层设置

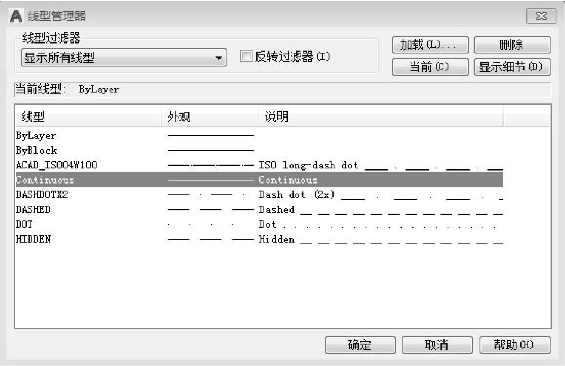

（7）选择“格式”→“线型”命令，弹出“线型管理器”对话框，设置线型比例，如图2-4所示。单击对话框右上方的“显示细节”按钮，然后在“全局比例因子”文本框中输入数值，根据本图的线型可设为0.3～0.4。

图2-4　线型设置

（8）切换到“图标”层为当前层，单击“绘图”工具栏中的“矩形”按钮和“直线”按钮，绘制图幅线、图框线、标题栏、会签栏。(www.daowen.com)

（9）在命令行中输入Style，或选择“格式”→“文字样式”命令，设置平面图中要用到的“数字”和“汉字”两种文字样式。

（10）设置平面图中要用到的“建筑直线”标注样式。

（11）先绘制出一个图形，然后选择“修改”→“缩放”命令，缩放绘图范围，实现1∶1绘图。

命令行内容如下：

命令：SCALE（选择“缩放”命令）

选择对象：all（采用“全选”方式选择缩放的对象）

找到1个

选择对象：（按回车键退出选择状态）

指定基点：0，0（输入基点的坐标或用“对象捕捉”方式选择基点）

指定比例因子或[复制（C）／参照（R）]＜1.0000＞：100（输入缩放的比例值）

命令：ZOOM（输入“显示缩放”命令）

指定窗口的角点，输入比例因子（nX或nXP），或者[全部（A）／中心（C）／动态（D）／范围（E）／上一个（p）／比例（S）／窗口（w）／对象（0）]＜实时＞：a（选择“全部”选项）正在重生成模型。（放大后的整个绘图范围全屏显示在绘图区界面上，这时的栅格因间距太密而无法显示）

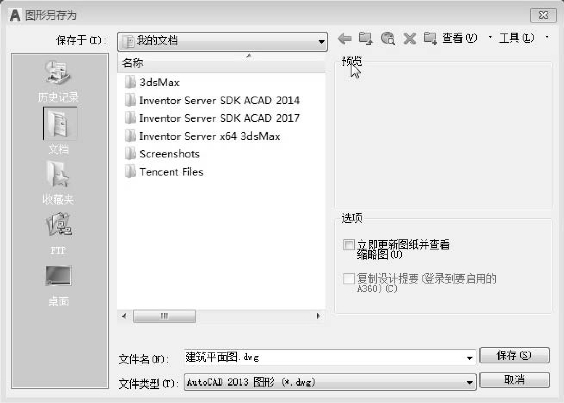

（12）选择“文件”→“保存”命令，将图形保存为“建筑平面图.dwg”，如图2-5所示。

（13）因建筑平、立、剖面图中的绘图环境比较类似，为重复利用上述设置好的绘图环境，把上述设置创建为样板文件。

选择“文件”→“另存为”命令，弹出“图形另存为”对话框，指定文件的保存类型为图形样板文件，默认路径为AutoCAD软件包中的Template目录（也可以根据需要指定其他的路径），如图2-6所示，输入样板文件名为“建筑工程图A1样板”，进行保存。以后绘图时通过该样板进入绘图状态，可以方便地应用样板中的已有设置，只需修改少许部分即可。

图2-5　图形保存

图2-6　创建样板文件
