系统共提供了多种尺寸标注类型，比如：线性标注、对齐标注、弧长标注、坐标标注、半径标注、直径标注、圆心标记、角度标注、快速标注、基线标注以及连续标注等类型，用户可根据需要选择尺寸标注类型。

1.线性标注

使用线性标注，可以对两点间的直线距离进行测量，可以水平、垂直、对齐或选择线性标注，如图1-48所示。

图1-48　线性标注

（1）执行“标注”→“线性”命令。

（2）在“注释”功能区中单击“线性”按钮。

（3）在命令行中输入“DIM”命令，然后单击回车键。

命令行内容如下：

命令：DIMLINEAR

指定第一个尺寸界线原点或‹选择对象›：（指定要标注对象的第一个尺寸界线原点）

指定第二条尺寸界线原点：（指定要标注对象的第二个尺寸界线原点）

指定尺寸线位置或

[多行文字（M）/文字（T）/角度（A）/水平（H）/垂直（V）/旋转（R）]：（用户可以直接指定出尺寸线的位置或者根据需要选择其他模式，根据提示进行操作。）

2.对齐标注

使用对齐标注，可以创建与指定位置或对象平行的标注，如图1-49所示。

图1-49　对齐标注

（1）执行“标注”→“对齐”命令。

（2）在“注释”功能区中单击“线性”，在下拉列表中选择“已对齐”按钮。

（3）在命令行中输入“DAL”命令，然后单击回车键。

命令行内容如下：

命令：DIMALIGNED

指定第一个尺寸界线原点或‹选择对象›：（指定要标注对象的第一个尺寸界线原点）

指定第二条尺寸界线原点：（指定要标注对象的第二个尺寸界线原点）

指定尺寸线位置或

[多行文字（M）/文字（T）/角度（A）]：（用户可以直接指定出尺寸线的位置或者根据需要选择其他模式，根据命令行的提示进行操作。）

标注文字＝400

3.弧长标注

使用弧长标注，可以测量圆弧弧长或角度，如图1-50所示。

图1-50　弧长标注

（1）执行“标注”→“弧长”命令。

（2）在“注释”功能区中单击“线性”，在下拉列表中选择“弧长”按钮。

（3）在命令行中输入“DIMARC”命令，然后单击回车键。

命令行内容如下：

命令：DIMARC

选择弧线段或多段线圆弧段：（选择要标注的对象）

指定弧长标注位置或[多行文字（M）/文字（T）/角度（A）/部分（P）/引线（L）]：（用户可以直接指定出尺寸线的位置或者根据需要选择其他模式，根据命令行的提示进行操作。）

4.坐标标注

使用坐标标注，可以标注指定点的坐标，由X坐标或Y坐标和引线组成，如图1-51所示。

图1-51　坐标标注

（1）执行“标注”→“坐标”命令。

（2）在“注释”功能区中单击“线性”，在下拉列表中选择“坐标”按钮。

（3）在命令行中输入“DAN”命令，然后单击回车键。

命令行内容如下：

命令：DIMORDINATE

指定点坐标：（指定要标注的点）

指定引线端点或[X基准（X）/Y基准（Y）/多行文字（M）/文字（T）/角度（A）]：（用户可以直接指定引线端点或者根据需要选择其他模式，根据命令行的提示进行操作。）

5.半径标注

使用半径标注，可以标注图形中的圆或圆弧半径尺寸，如图1-52所示。

图1-52　半径标注

（1）执行“标注”→“半径”命令。

（2）在“注释”功能区中单击“线性”，在下拉列表中选择“半径”按钮。

（3）在命令行中输入“DRA”命令，然后单击回车键。

命令行内容如下：

命令：DRA　DIMRADIUS

选择圆弧或圆：（选择要标注对象）

标注文字＝20

指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：（用户可以直接指定尺寸线位置或者根据需要选择其他模式，根据命令行的提示进行操作。）

6.直径标注

使用直径标注，可以标注图形中的圆或圆弧直接尺寸，如图1-53所示。

图1-53　直径标注

（1）执行“标注”→“直径”命令。

（2）在“注释”功能区中单击“线性”，在下拉列表中选择“直径”按钮。

（3）在命令行中输入“DDI”命令，然后单击回车键。

命令行内容如下：

命令：DDI　DIMDIAMETER

选择圆弧或圆：（选择要标注对象）

标注文字＝40

指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]：（用户可以直接指定尺寸线位置或者根据需要选择其他模式，根据命令行的提示进行操作。）

7.圆心标记(www.daowen.com)

使用圆心标记，可以标注图形中的圆或圆弧的圆心，如图1-54所示。

图1-54　圆心标记

（1）执行“标注”→“圆心标记”命令；

（2）在“注释”功能区中单击“圆心标记”按钮。

（3）在命令行中输入“DIMCENTER”命令，然后单击回车键。

命令行内容如下：

命令：DIM　CENTERARK

选择圆弧或圆：（选择要标注对象，完成操作。）

8.角度标注

使用角度标注，可以测量圆、圆弧或两条线段的夹角，如图1-55所示。

图1-55　角度标注

（1）执行“标注”→“角度”命令。

（2）在“注释”功能区中单击“线性”旁的倒三角按钮，在下拉列表中选择“角度”按钮。

（3）在命令行中输入“DAN”命令，然后单击回车键。

命令行内容如下：

命令：DAN　DIMANGULAR

选择圆弧、圆、直线或‹指定顶点›：（以直线为例，选择一条直线）

选择第二条直线：（选择第二条直线）

指定标注弧线位置或[多行文字（M）/文字（T）/角度（A）/象限点（Q）]：（用户可以直接指定标注弧线位置或者根据需要选择其他模式，根据命令行的提示进行操作。）

标注文字＝90

9.基线标注

使用基线标注，以某一个尺寸标注的第一条尺寸界线为基线，创建另一个尺寸标注，如图1-56所示。注意：在进行基线标注之前，要必须先创建一个尺寸标注作为基准标注；并且在使用基线标注之前，应先设置基线间距，避免出现尺寸线覆盖状况。

图1-56　基线标注

（1）执行“标注”/“基线”命令。

（2）在“注释”功能区中单击“连续”旁的倒三角按钮，在下拉列表中选择“基线”按钮；

（3）在命令行中输入“DBA”命令，然后单击回车键。

命令行内容如下：

命令：DBA　DIMBASELINE

指定第二个尺寸界线原点或[选择（S）/放弃（U）]：（指定第二个尺寸界线原点）

选择第二条直线：（选择第二条直线）

标注文字＝300

指定第二个尺寸界线原点或[选择（S）/放弃（U）]‹选择›：（指定第三个尺寸界线原点，如此循环操作，单击Esc键结束命令。）

10.连续标注

使用连续标注，可以创建一系列首尾相连放置的标注，如图1-57所示。与基线标注一样，在进行连续标注之前，要必须先创建一个尺寸标注。

图1-57　连续标注

（1）执行“标注”→“连续”命令。

（2）在“注释”功能区中单击“连续”按钮。

（3）在命令行中输入“DCO”命令，然后单击回车键。

命令行内容如下：

命令：DCO　DIMCONTINUE

指定第二个尺寸界线原点或[选择（S）/放弃（U）]：（指定第二个尺寸界线原点）

选择第二条直线：（选择第二条直线）

标注文字＝100

指定第二个尺寸界线原点或[选择（S）/放弃（U）]‹选择›：（指定第三个尺寸界线原点，如此循环操作，单击Esc键结束命令。）

11.多重引线

使用多重引线，可以创建一个或多个引线、多种格式的标注文字、旁注以及说明文字等，如图1-58所示。在使用多重引线之前，要对“多重引线样式管理器”进行设置。在“注释”功能区中，单击“引线”面板中的右下角按钮，系统将自动弹出“多重引线样式管理器”对话框，如图1-59所示。用户可以通过该对话框新建或修改多重引线样式。

图1-58　多重引线标注

（1）执行“标注”→“多重引线”命令。

（2）在“注释”功能区中单击“多重引线”按钮。

（3）在命令行中输入“MLEADER”命令，然后单击回车键。

命令行内容如下：

命令：MLEADER

指定引线箭头的位置或[引线基线优先（L）/内容优先（C）/选项（O）]‹选项›：（指定引线箭头位置）

指定引线基线的位置：（指定引线基线位置后输入文字说明，在绘图区单击鼠标左键，完成操作。）

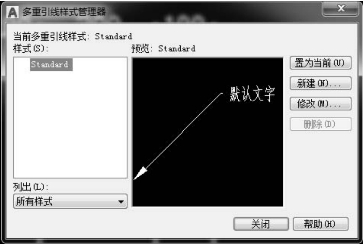

图1-59　“多重引线样式管理器”对话框

12.快速标注

使用快速标注，可以一次性选择多个对象，自动生成尺寸标注，如图1-60所示。

图1-60　快速标注

（1）执行“标注”→“快速标注”命令。

（2）在“注释”功能区中单击“快速”按钮。

（3）在命令行中输入“QDIM”命令，然后单击回车键。

命令行内容如下：

命令：QDIM

关联标注优先级＝端点

选择要标注的几何图形：（选择要标注的第一个对象）

选择标注几何图形：找到1个

选择要标注的几何图形：（选择要标注的第二个对象，单击回车键。）

指定尺寸线位置或[连续（C）/并列（S）/基线（B）/坐标（O）/半径（R）/直径（D）/基准点（P）/编辑（E）/设置（T）]‹连续›：（用户可以直接指定尺寸线位置或者根据需要选择其他模式，根据命令行的提示进行操作。）
