尺寸标注是建筑制图的重要组成部分，主要用于表达图形的尺寸大小和位置。一个完整的尺寸标注由标注文字、尺寸起止符号、尺寸界线及箭头等组成，如图1-42所示。

图1-42　尺寸标注组成

通过“标注样式管理器”，用户可以对默认的尺寸标注样式进行修改，也可以新建自己的尺寸标注，还可以对其进行删除处理。

（1）执行“标注”→“标注样式”命令。

（2）执行“格式”→“标注样式”命令。

（3）在“默认”功能区的“注释”面板中单击“注释”，在下拉面板中选择按钮。

（4）在命令行中输入“D”命令，然后单击回车键。

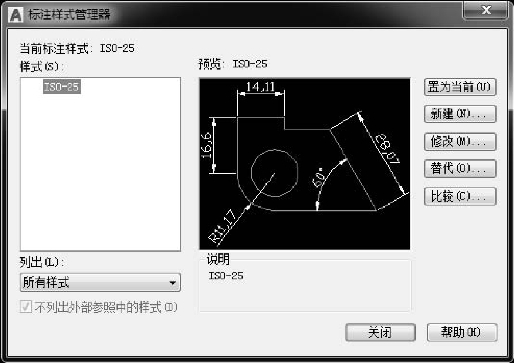

执行以上任意一种操作，系统将自动弹出“标注样式管理器”对话框，如图1-43所示。系统将提供一个默认的标注样式IOS-25，用户可通过该对话框进行修改、新建及替换等操作。

图1-43　“标注样式管理器”对话框

1.新建标注样式

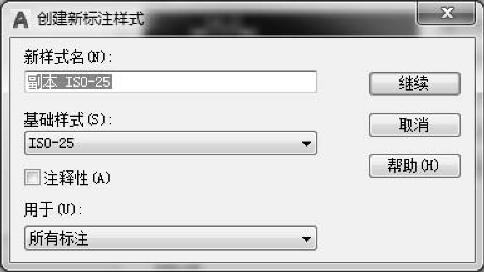

单击“标注样式管理器”对话框的“新建”按钮，系统将自动弹出“创建新标注样式”对话框，如图1-44所示。用户可通过该对话框在“新建样式”文本框中输入新样式名称；在“基础样式”下拉列表中选择新样式的基础样式；在“用于”下拉列表中选择使用类型。

(www.daowen.com)

图1-44　“创建新标注样式”对话框

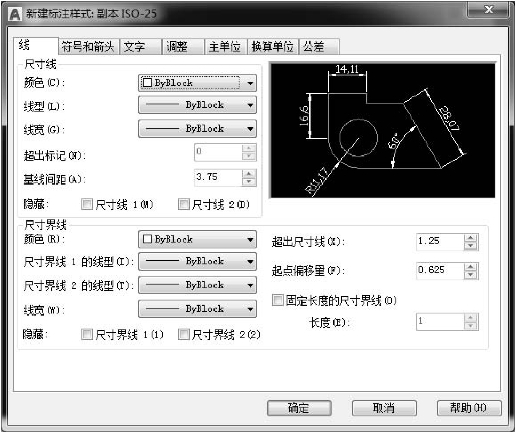

单击“继续”按钮。系统将自动弹出“标注样式：副本ISO-25”对话框，如图1-45所示。用户可通过该对话框对线、符号和箭头、文字、调整、主单位以及换算单位等进行设置。

图1-45　“标注样式：副本ISO-25”对话框

2.修改标注样式

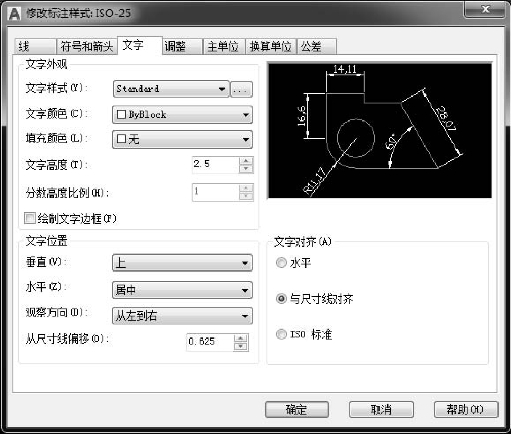

单击“标注样式管理器”对话框的“修改”按钮，系统将自动弹出“修改新标注样式”对话框，如图1-46所示。用户可通过该对话框对线、符号和箭头、文字、调整、主单位以及换算单位等进行修改。

3.删除或重命名标注样式

在“标注样式管理器”对话框中的“样式”列表中，选择所要删除或重命名的样式，单击鼠标右键对其进行删除或重命名。

图1-46　“修改标准样式ISO-25”对话框

4.比较标注样式

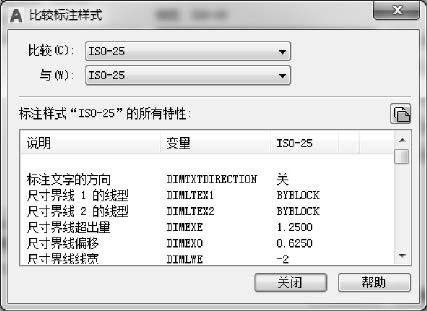

单击“标注样式管理器”对话框的“比较”按钮，系统将自动弹出“比较标注样式”对话框，如图1-47所示。用户可以对不同的标注样式进行比较。

图1-47　“比较标注样式”对话框
