1.块定义

块是由一个或多个图形对象组成的对象集合，常用于绘制复杂或重复的图形，用户可以直接调用块，快速实现图形的插入，减少大量重复操作步骤，从而提高绘图的效率。

（1）执行“绘图”→“块”→“创建”命令。

（2）单击“绘图”工具栏中的“创建块”按钮。

（3）在命令行中输入“B”命令，然后单击回车键。

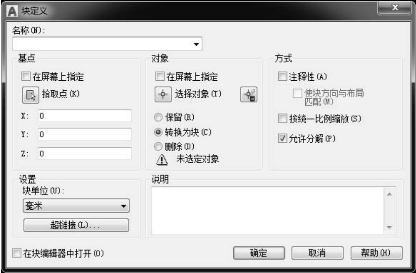

执行以上操作，系统将自动弹出“块定义”对话框，如图1-33所示。用户可直接在对话框中设置定义块的名称、基点以及对象等内容。先设置名称，再点击选择对象，对所需图形进行选择，最后单击“确定”按钮，完成块定义操作。

图1-33　“块定义”对话框

2.写　块

写块也称为存储块，用户可将文件中的块作为单独的对象保存为一个新的文件，从而方便在其他图形文件中随时调用。在命令行中输入“W”命令，然后单击回车键，系统将自动弹出“写块”对话框，如图1-34所示。写块的操作步骤与块定义操作相似。(www.daowen.com)

图1-34　“写块”对话框

3.插入块

当图形被定义为块后，可以通过“插入块”命令直接将块插入到图形中去，可以一次插入一个或者多个。

（1）执行“插入”→“块”命令。

（2）单击“绘图”工具栏中的“插入块”按钮。

（3）命令行中输入“I”命令，然后单击回车键。

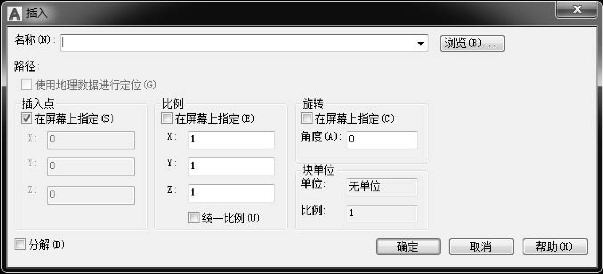

执行以上任意一种操作，系统将自动弹出“插入块”对话框，如图1-35所示。用户可通过该对话框浏览创建的内部图块，也可以通过名称查找，然后选择所需要的图块，插入到当前图形中去。

图1-35　“插入块”对话框
