建筑CAD制图:绘制圆与圆弧

1.绘制圆

绘制圆的方法有多种,如图1-26所示,比如:两点方式、三点方式和相切、相切、半径方式等。

图1-26 绘制圆的命令

(1)执行“绘图”→“圆”命令。

(2)单击“绘图”工具栏中的“圆”按钮

(3)在命令行中输入“CIRCLE”命令(或C),然后单击回车键

命令行内容如下:

命令:CIRCLE(或C)

指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:在绘图区域任意拾取一点(用户自行选择绘制模式,根据命令行的提示进行操作。)

指定圆的半径或[直径(D)]:(输入所绘制圆的半径,单击回车键,完成操作。)

2.绘制圆弧

圆弧是圆对象上的一部分,绘制圆弧的方法有多种,如图1-27所示,一般需要指定三个点,分别为起点、圆弧上的点和端点。

(1)执行“绘图”→“圆弧”命令。

(2)单击“绘图”工具栏中的“圆弧”按钮

(3)在命令行中输入“ARC”(或A),然后单击回车键。(www.daowen.com)

命令行内容如下:

命令:ARC(或A)

指定圆弧的起点或[圆心(C)]:(在绘图区域任意拾取一点或用户自行选择绘制模式,根据命令行的提示进行操作。)

指定圆弧的第二个点或[圆心(C)/端点(E)]:(拾取第二个点)

指定圆弧的端点或[圆心(C)]:(拾取端点,完成绘制。)

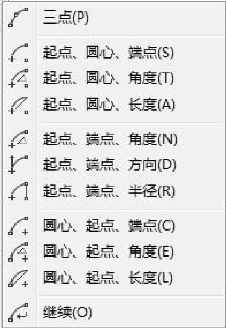

图1-27 绘制圆弧的命令

3.绘制圆环

圆环是由两个相同的圆心、不同直径的圆组成。绘制圆环主要用到圆心、内直径、外直径等参数。

(1)行“绘图”→“圆环”命令。

(2)在命令行中输入“DONUT”(或DO)命令,然后单击回车键。

命令行内容如下:

命令:DONUT

指定圆环的内径‹12.0000›:(输入内径参数)

指定圆环的外径‹0.00›:(输入外径参数)

指定圆环中心点或‹退出›:(单击回车键,完成操作。)
