1.继电器式中央控制门锁控制电路

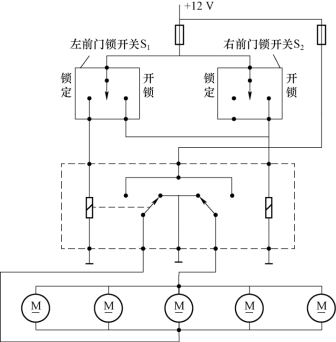

图8-23　继电器式电动门锁电路

图8-23所示为继电器式电动门锁电路。它主要由两个门锁开关S1和S2、门锁继电器K、五个双向直流电动机（四个车门及一个行李厢门）及导线和熔丝等组成。门锁继电器实际上由开锁和闭锁两个继电器组成，其线圈不通电时，动触点都和搭铁触点接通；通电时动触点与搭铁触点断开，与另一触点接通。通过触点位置的改变，来改变电路及电动机中的电流方向，从而改变电动机的旋转方向，完成对车门的锁定和开锁动作。

2.控制器式中央控制门锁控制电路

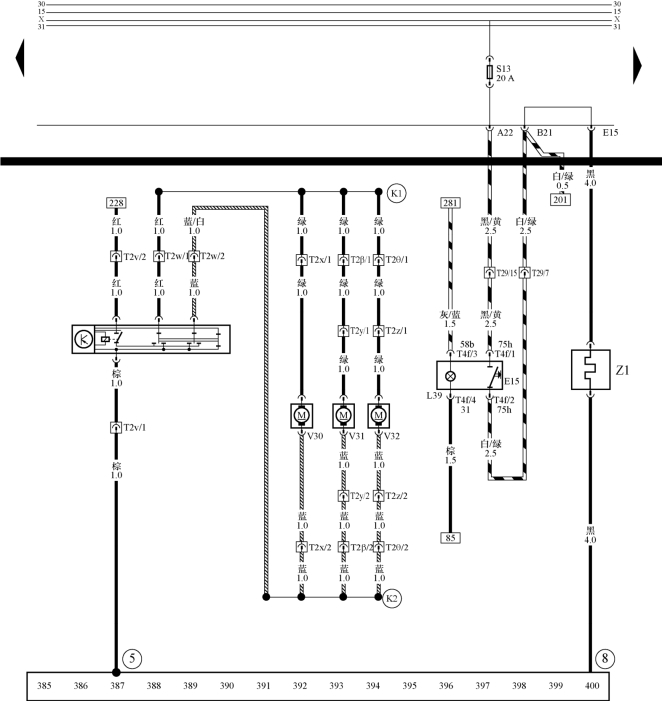

图8-24所示为桑塔纳2000型轿车中控门锁控制电路。

图8-24　桑塔纳2000型轿车中控门锁控制电路

3.ECU控制的中央控制门锁控制电路

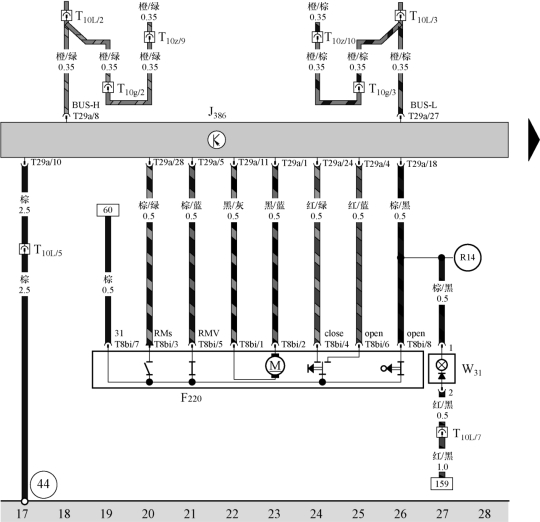

图8-25所示为帕萨特V6驾驶员侧中控门锁电路。

图8-25　帕萨特V6驾驶员侧中控门锁电路

任务实施

1.电动中控门锁的拆卸

桑塔纳后门中控门锁的拆卸步骤：

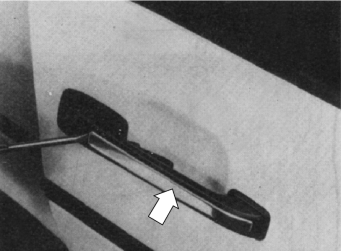

（1）撬出门拉手饰件（箭头）。拆下圆顶柱头螺钉，拿掉门把手及密封垫片，如图8-26所示。

汽车中控门锁的拆装

图8-26　拆除车门拉手

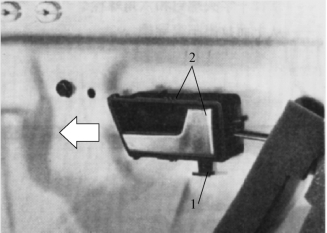

（2）从门内板内把固定楔子由眼孔中拉出来，如图8-27所示。

（3）朝箭头方向把扳手和门内机械机构一起从开口处压出来，如图8-27所示。

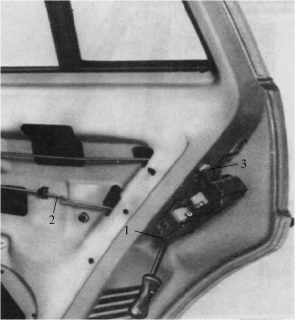

（4）打开儿童锁，拆下内六角螺钉，如图8-28所示。

图8-27　拆除门内机构和扳手

1—固定楔子；2—门内机构

图8-28 拆下内六角螺钉

1—儿童锁；2—操纵杆；3—固定锁套(www.daowen.com)

（5）把门锁底部轻轻朝上拉。

（6）从开口处用螺丝刀固定操纵杆。

（7）拆除操纵杆，如图8-28所示。

（8）从固定锁套中拉出门锁，如图8-28所示。

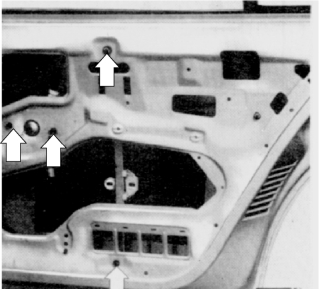

（9）拆下箭头所指的4个螺栓拿出车窗升降器，如图8-29所示。

（10）拆下十字头螺钉和螺栓，如图8-30所示。

图8-29　拆除车窗升降器

图8-30 拆除十字头螺钉和螺栓

1—十字头螺钉；2—螺栓

图8-31　拆掉曲柄

1—门锁钮；2—短锁杆；3—撑杆铆钉；4—长锁杆；5—出柄

（11）从上面拉出车窗导槽。

（12）拧下门锁钮，如图8-31所示。

（13）松下撑杆铆钉，如图8-31所示。

（14）卸下长锁杆，如图8-31所示。

（15）向下拉出曲柄及短锁杆，如图8-31所示。

2.电动中控门锁的安装及调整

安装步骤如下：

（1）把操纵杆置于90°位置，并从开口处（E）插入螺丝刀，使操纵杆保持这个位置，如图8-32所示。

（2）从外面把止杆和锁套插入开口处，并把它们调整到正确位置。锁套上的期料突出部位应该接触。在操纵杆上装上拉杆。把螺丝刀从开口处拿出，如图 8-33所示。

（3）用内六角螺钉固定门锁位置。

图8-32　安装门锁1

图8-33 安装门锁2

1—止杆；2—锁套；3—拉杆
