不同汽车采用的电动车窗结构和控制电路也是不同的，目前汽车电动车窗的控制方式主要有双绕组串励直流电动机控制（电动机直接搭铁控制）和永磁电动机控制（电动机不搭铁控制）两种。

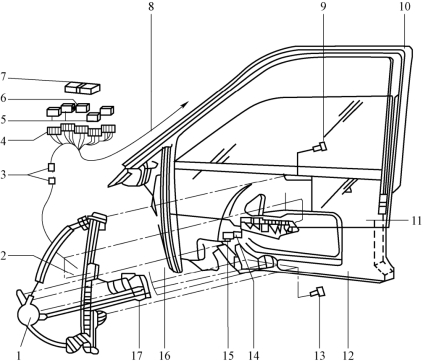

图8-15　奥迪轿车电动车窗的结构

1—玻璃升降器；2—垫；3—电动机插座；4—开关总成插座；5—主开关；6—主开关的断路开关；7—插座架；8—线束；9—固定螺栓；10—车窗密封条；11—前左车窗玻璃；12—车窗附件支架；13—固定螺栓；14—垫；15—车窗锁止夹；16—玻璃导向槽；17—电动机

1.电动机直接搭铁控制

双绕组串励直流电动机采用两个绕向相反的磁场绕组，一个称为“上升”绕组，一个称为“下降”绕组，通电后产生相反方向的磁场即可改变电动机的旋转方向，使车窗玻璃上升或下降，典型的控制电路如图8-16所示。各电动车窗电路中，均有断路保护器，以免电动机因超载而烧坏。断路保护器触点臂为双金属结构，当电动机超载，电路中的电流过大时，双金属片因温度上升，产生翘曲变形并张开多功能触点，切断电路；电流消失后，双金属片冷却，变形消失，触点再次闭合。如此周期动作，使电动机电流平均值不致超过规定值，造成过热损坏。

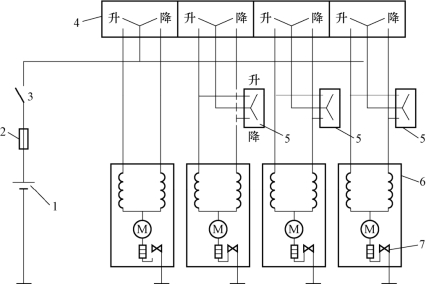

图8-16　双绕组串励直流电动机控制车窗电路

1—蓄电池；2—熔体；3—点火开关；4—总控制开关；5—门开关；6—电动机；7—断路开关

2.电动机不搭铁控制

永磁电动机控制，其搭铁受开关控制，通过改变电动机的电流方向来改变电动机的转向，从而实现车窗的升降。现以驾驶员操作主开关为例，说明车窗的工作过程。图8-17所示为驾驶员操作的主控开关中的右前车窗开关，使其在“下”的位置时，右前车窗电动机的一端通过主控开关与搭铁断开后按电源而通电转动，使右前车窗向下运动，电流方向如箭头所指。

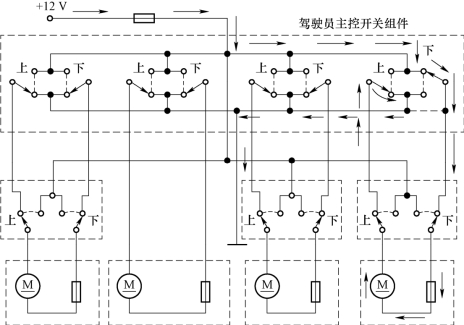

图8-17　主控开关控制右前车窗下降

任务实施

案例：桑塔纳2000GSi型轿车，所有电动车窗均不能升降。

1.故障现象

把点火开关转至点火挡，按压电动门窗开关上升、下降挡，四个电动门窗都不会升降。

2.故障原因分析

（1）点火开关或X-接触继电器损坏都会导致中央接线盒内X线无正极电源，X线无电源，延时继电器不能工作，最终电动门窗系统不能工作。

（2）熔丝S12熔断，将导致延时继电器不能工作。

（3）中央接线盒插头P7脱落或接触不良会使延时继电器30电源端子无电，从而电动门窗系统无电源正极。(www.daowen.com)

（4）电动门窗热保护器S125损坏将导致电动门窗系统无电源正极。

（5）延时继电器损坏将使电动门窗系统无电源负极。

（6）电动门窗开关损坏，电动门窗电动机将不能工作。

（7）电动机损坏，电动门窗升降机构将不能升降。

（8）线路断路或线路中的插接器接触不良或脱落，将会使电动门窗电路断路从而不能升降。

3.故障诊断与排除

（1）如果中央接线盒X线无电源，把点火开关转至点火挡（X挡），拔下X-接触继电器，如图8-18所示，用万用表直流电压挡测量搭铁与4/86插孔之间的电压，如果电压为0，应检验点火开关X挡（ON挡）是否正常，如果不正常，更换点火开关。如果电压显示蓄电池电压，应检验X-接触继电器，如果X-接触继电器损坏则更换X-接触继电器。

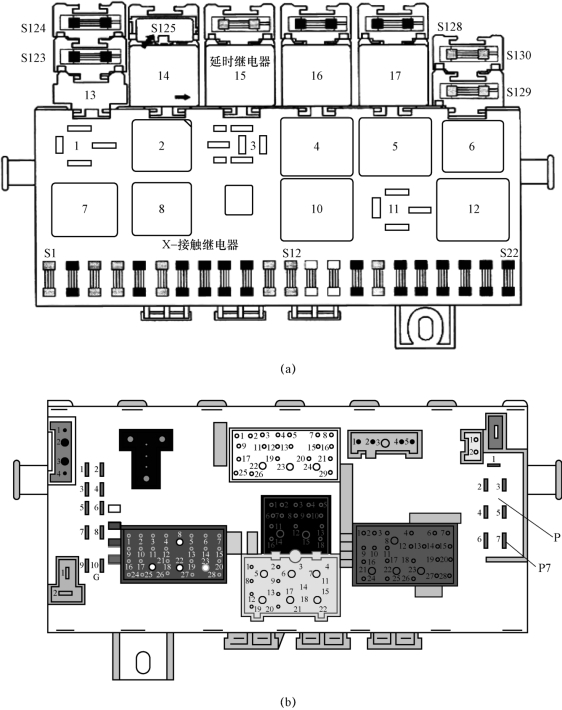

图8-18　电动车窗安全开关检修

（a）正面布置；（b）反面布置

（2）如果点火开关、X-接触继电器都正常，应拔下S12，如图8-18所示，用数字万用表直流电压挡测量熔丝电源端是否有电，如果万用表显示蓄电池电压，说明中央接线盒内部线路良好，否则更换中央接线盒。如果电源插孔有蓄电池正极电压，应进一步检验熔丝S12是否熔断，如果熔断应更换相同规格的熔丝。

（3）取下驾驶座右边的电动门窗开关，拔下开关插头，用数字万用表直流电压挡测量开关插座插孔4（与开关4端子对应）与插孔3或插孔5的电压，如图8-18所示，如果电压为蓄电池电压，则表明到开关的线路正常，如果电压为0，应拔下电动门窗热保护器S125，如图8-18所示，测量S125热保护器插座电源端电压，如果电压为蓄电池电压，应检验S125是否损坏，损坏则更换S125；如果电压为0，则应检查中央接线盒P7插头是否连接牢靠。

（4）拔下延时继电器，如图8-18所示，用数字万用表直流电压挡测量8/15插孔、6/30插孔与4/31插孔之间的电压，如图8-19所示。电压显示蓄电池电压，说明延时继电器插座电源线路及控制线路正常，检验延时继电器，如果延时继电器损坏，则更换延时继电器。

（5）检验各电动门窗开关，如果开关损坏应更换开关，如果开关良好，分别按压电动门窗开关升、降挡，用数字万用表测量电动机插接器插头电压，如图8-20所示，如果电压正常，表明线路正常，此时应进一步检验电动门窗电动机，如果电动机损坏，应更换新件。

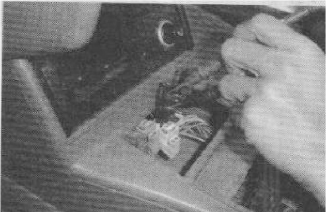

图8-19　测量开关插座孔电压

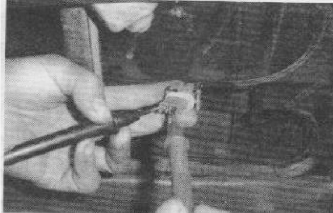

图8-20 测量电动机插头电压

4.验证故障排除效果

把点火开关转至X挡（ON挡），按压电动门窗开关升、降挡，如果电动门窗能正常升降，说明故障已排除。
